ТР1-85/15

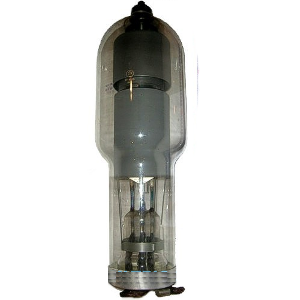

Тиратрон ТР1-85-15

для работы в выпрямительных устройствах.
Наполнение — пары ртути.
Оформление стеклянное.
Масса 10 кг.

Номинальные электрические характеристики ТР1-85/15 :
— Напряжение накала ………. 5 В
— Ток накала ………. не более 130 А
— Ток анода (среднее значение) ………. не более 85 А
— Напряжение сетки отпирающее ………. от -20 до +20 В
— Напряжение сетки запирающее отрицательное ………. не более 100 В
— Напряжение анода обратное ………. не более 15 кВ
— Падение напряжения между анодом и катодом ………. не более 20 В
— Долговечность ………. не менее 1000 ч

Предельные эксплуатационные параметры ТР1-85/15 :
— Напряжение накала ………. 4,75-5,25 В
— Напряжение анода прямое и обратное ………. 15 кВ
— Напряжение сетки отрицательное ………. 100 В
— Ток анода (амплитудное значение) ………. 300 А
— Ток анода (среднее значение) ………. 85 А
— Сопротивление в цепи сетки ………. 1-5 кОм
— Время разогрева катода наименьшее ………. 40 мин
— Частота напряжения питающей сети ………. 50 Гц
— Интервал рабочих температур окружающей среды ………. от +15 до +35 С
