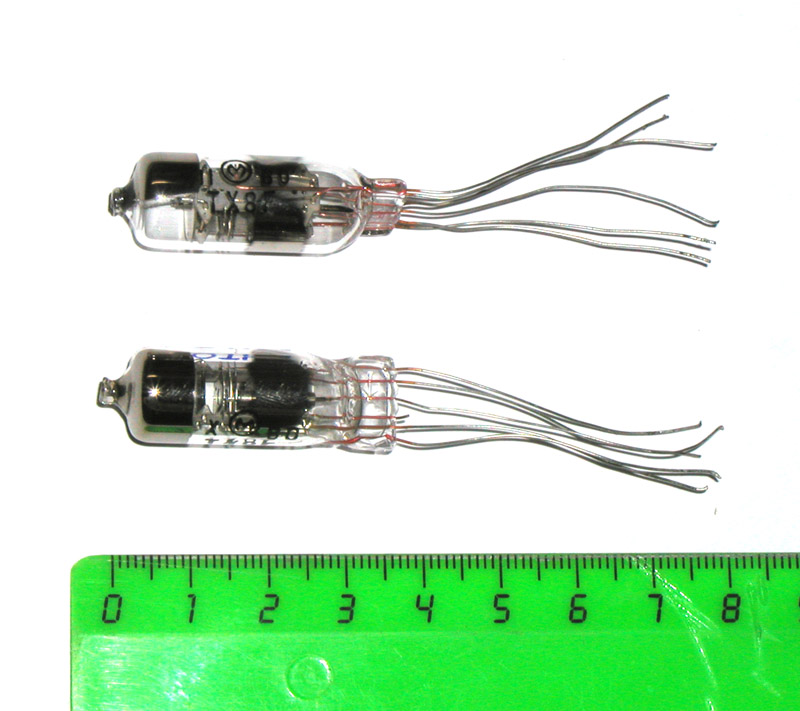

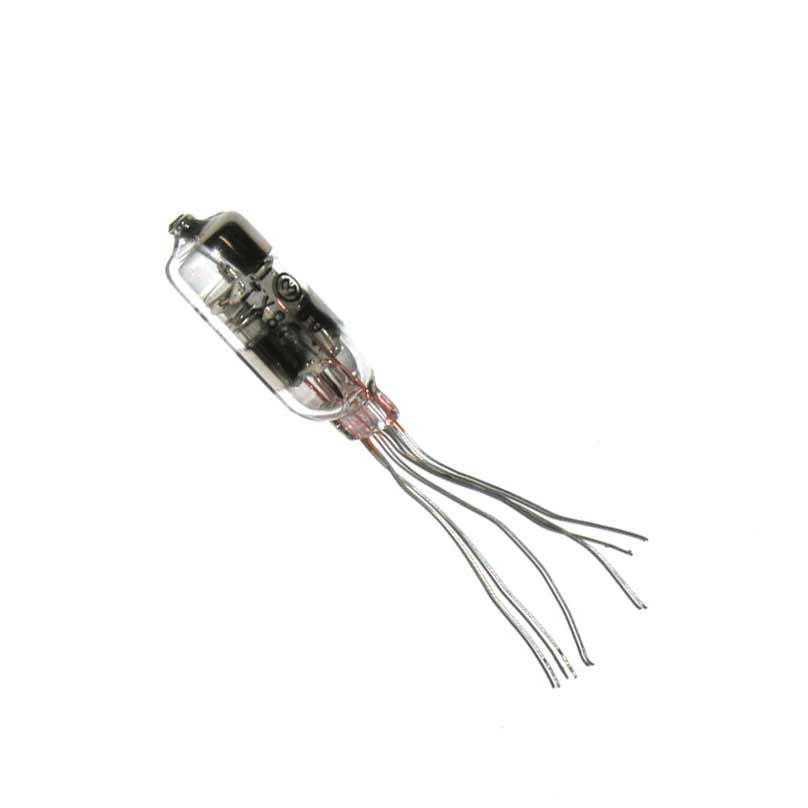

ТИРАТРОН ТХ8Г

Многосеточный тиратрон тлеющего разряда с электростатическим (потенциальным) управлением. Это самый простой из пятиэлектродных тиратронов; он предназначен для выполнения логической операции «И» на два входа (зажигание происходит только в том случае, если на оба управляющих электрода поданы сигналы, амплитуды которых превышают порог зажигания прибора).
Катод молибденовый; наполнение неоновое.

Для создания подготовительного разряда используется первая сетка. В ее цепи протекает ток, определяемый последовательно включенным резистором и облегчающий возникновение разряда в анодной цепи. На вторую сетку подаются положительное напряжение, недостаточное для возникновения разряда, и управляющий положительный импульс достаточной амплитуды и длительности для открывания тиратрона.

Запаздывание импульса тока анода относительно сигналов на управляющих сетках имеет сравнительно малую величину (10^-5 сек) из-за большой концентрации начальных зарядов, создаваемых подготовительным разрядом. Вместо величины запаздывания могут указываться минимальные длительности входных сигналов.

Тиратрон ТХ8Г получил наибольшее распространение среди логических тиратронов, так как большинство схем обеспечивает способ управления, основанный на совпадении двух положительных сигналов. Тиратрон обладал ярким свечением красного цвета со стороны купола лампы и с боковой стороны и также мог применяться для целей индикации в матричных системах.
