ТХ16Б

Скачать паспорт в формате PDF th16b_pasp.pdf

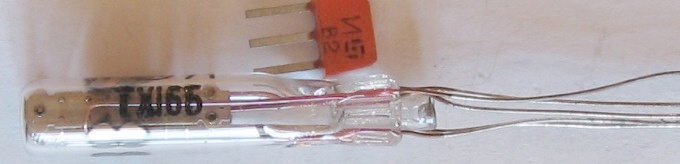

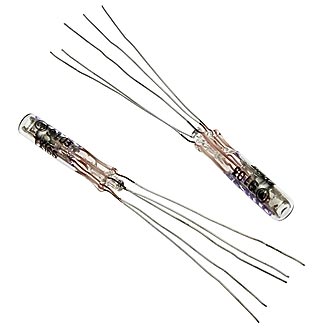

ТИРАТРОН ТХ16Б

Индикаторный тиратрон тлеющего разряда для световой индикации малых статических или импульсных сигналов и для использования в знаковых индикаторах.

Цвет свечения — оранжево-красный. Индикация производится через купол баллона. Наполнение — неоновое. Оформление — стеклянное, сверхминиатюрное. Масса 3 г.

Основные данные

Яркость свечения (при Iа = 1 мА) не менее 100 кд/м2
Угол обзора не менее 60°
Напряжение поддержания разряда между подкатодом и катодом (при Iпдк = 0,3 мА) 100…130 В
Напряжение поддержания разряда между анодом и катодом (при Iа = 1 мА) 135…165 В
Напряжение 1-й сетки отпирающее
при Ua = Uc2 = 180 В < -0,3 В
при Ua = Uс2 = 200 В -0,8…-3 В
при Uп = Uc2 = 220 В > -4,5 В
Наработка не менее 5000 ч (по некоторым источникам 1000 ч)
Предельные эксплуатационные данные

Напряжение анода 180 В (мин) … 260 В (макс)
Напряжение 2-й сетки в импульсе (при t > 50 мкс) 180 В (мин) … 220 В (макс)
Максимальный ток анода 5 мА (амплитудное значение), 1 мА (среднее значение)
Ток подготовительного разряда 300 мкА (мин.) … 600 мкА (макс.)
Время восстановления электрической прочности (при Iа = 1 мА) 300 мкс
Амплитуда входного сигнала 4,4 В
