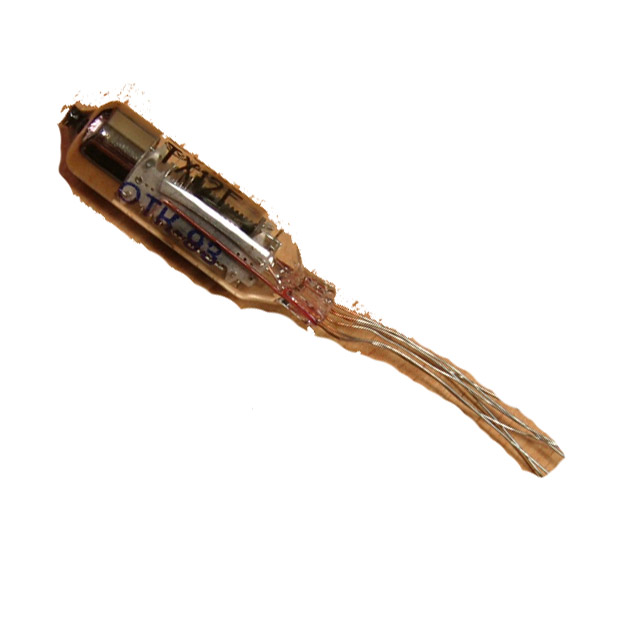

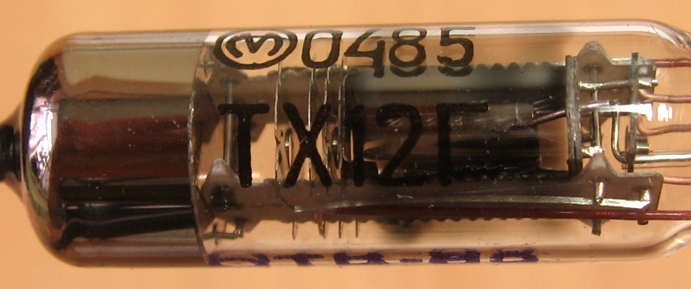

ТИРАТРОН ТХ12Г
Релейный тиратрон с электростатическим управлением. Предназначен для управления выходными электромеханическими устройствами и для работы в различных схемах дискретного действия (в схемах с большим токовым потреблением, способен пропускать токи до 100 мА). Разработан специально для мощных выходных узлов.
Скачать тех.документацию в формате PDF th12g_tu_1971.pdf
ТИРАТРОН ТХ12Г
Релейный тиратрон с электростатическим управлением. Предназначен для управления выходными электромеханическими устройствами и для работы в различных схемах дискретного действия (в схемах с большим токовым потреблением, способен пропускать токи до 100 мА). Разработан специально для мощных выходных узлов.
Основные данные
| Запаздывание зажигания подготовительного разряда при Uа = Uс.п.р. = 250 В и Uс.упр. = 70 В – не более 10 с | |
| Падение напряжения: между сеткой подготовительного разряда и катодом при Iп.р. = 50 мкА – не более 150 В анод — катод при Iа = 100 мА – не более 160 В | |
| Напряжение отпирания на управляющей сетке при Uа = 250 В и Iп.р. = 50 мкА – не более 105 В | |
| Температура окружающей среды от -60 до +85° С | |
| Наработка не менее 1000 ч |
Предельно допустимые величины
| Наибольшая амплитуда прямого напряжения анода — 300 В | |
| Наименьший ток подготовительного разряда – 50 мкА | |
| Наибольшая амплитуда тока анода при длительности импульса не более 250 мкс – 100 мА | |
| Наибольший средний ток анода — 10 мА | |
| Наименьшая амплитуда входного сигнала при длительности 10 мкс и Uс.упр. = 70 В — 50 В | |
| Наибольшее время восстановления напряжения анода при Iа = 100 мА и Uа = 250 В — 350 мкс | |
| Наибольшее время запаздывания выходного сигнала — 30 мкс |
Типовой режим
| Напряжение на аноде — 250 В | |
| Амплитуда тока анода при длительности импульса не более 250 мкс – 100 мА | |
| Средний ток анода — 10 мА | |
| Напряжение входного сигнала длительностью 10 мкс — 70 В |
Примечание. Вспомогательная сетка соединяется с сеткой подготовительного разряда через сопротивление 3-4 МОм.
1 — анод; 2 — управляющая сетка; 3 — сетка подготовительного разряда; 4 — вспомогательная сетка; 5 — свободная сетка; 6 — катод; 7, 8, 9, 10, 11 и 12 — свободные (обрезаны или отсутствуют); ИМ — индикаторная метка возле вывода 1.
Характеристики возникновения разряда (сплошной линией изображена статическая характеристика, штрихпунктирной – импульсная)
