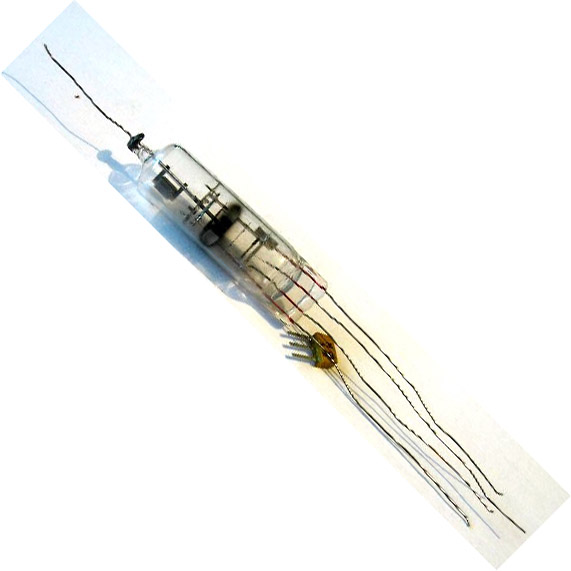

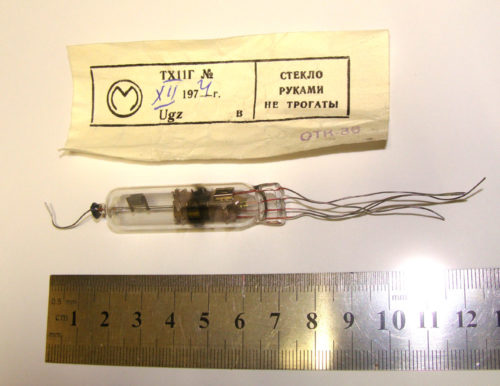

ТИРАТРОН ТХ11Г

Маломощный электрометрический тиратрон тлеющего разряда с токовым управлением. Предназначен для регистрации малых токов (нижний предел 10^-10…10^-11 А).

Применяется для усиления сигналов, вырабатываемых высокоомными датчиками (ионизационными камерами, фотоэлементами), и в таймерах на большие интервалы времени.

Катод лампы выполнен из молибдена, тиратрон наполняется неоном с добавлением 1% аргона.

Электрометрический тиратрон отличается от других тиратронов тлеющего разряда меньшей величиной предразрядного тока и тока утечки. Малые токи сетки определяют возможность заряда емкости конденсатора, включенного между сеткой и катодом лампы регистрируемым током величиной 10^-10…10^-11А. Когда напряжение на сеточном промежутке достигает напряжения зажигания, происходит разряд этого конденсатора. Амплитуда импульса разрядного сеточного тока значительно превышает регистрируемый ток. Сеточный импульсный разряд служит источником начальных электронов. При достаточных напряжениях на экранирующей сетке и аноде электроны проходят к аноду и вызывают зажигание по анодной цепи.
