ТГИ2-400/16
7,800.00₽

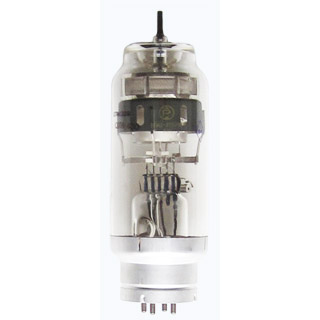

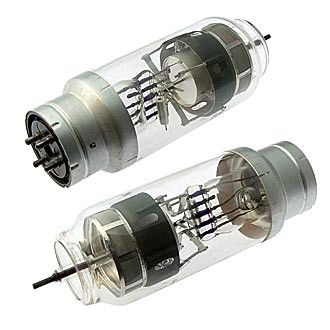

ТГИ2-400/16 импульсный модуляторный тиратрон для работы в импульсном режиме в специальных радиотехнических устройствах
ТГИ2-400/16 импульсный модуляторный тиратрон для работы в импульсном режиме в специальных радиотехнических устройствах
• Охлаждение воздушное естественное.
• Масса не более 250 г.
• Минимальная наработка 1000 ч.
• Срок сохраняемости 12 лет.
• Габаритные размеры:
— наибольший диаметр 70 мм,
— наибольшая длинна 230 мм.
| Основные технические данные ТГИ2-400/16 | |
|---|---|
| Напряжение накала номинальное, В | 6,3 |
| Ток накала, А | 9…12,2 |
| Прямое напряжение анода, кВ, не более | 16 |
| Напряжение сетки в импульсе, В | 200..400 |
| Предельно допустимые режимы эксплуатации ТГИ2-400/16 | |
|---|---|
| Время запаздывания тока анода по отношению к напряжению сетки, мкс | 0,15…0,5 |
| Разброс фронта импульса тока анода от импульса к импульсу, нс, не более | 5 |
| Время разогрева катода и водородного генератора, мин, не менее | 5 |
| Длительность импульса сетки, мкс | 4…5 |
| Крутизна фронта импульса тока анода, А/мкс, не более | 800 |
| Обратное напряжение анода за счет рассогласования волнового сопротивления формирующей линии с сопротивлением нагрузки, кВ*, не более | 1,6 |
| Напряжение накала, В | 6…6,6 |
| Ток анода в импульсе, А**, не более | 400 |
| Средний ток анода, мА, не более | 500 |
| Частота повторения импульсов, Гц**, не более | 450 |
| Температура окружающей среды, ºС | -30…40 |
* — Обратное напряжение анода возникающее при рассогласовании волнового сопротивления и сопротивления нагрузки.
** — Частота повторения импульсов определяется, исходя из величины, Uапр, Iаи и фактора мощности.
Указания по эксплуатации тиратрона ТГИ2-400/16:
Не допускается длительная работа прибора при предельно допустимых режимах эксплуатации. При эксплуатации прибора значения параметров, определяющих режим, не должны превышать предельно допустимые значения. Превышение этого требования может привести к потере работоспособности прибора.
Необходимым условием работы данного прибора является небольшое рассогласование сопротивления нагрузки с волновым сопротивлением линии (5-10%), что создает отрицательное напряжение на приборе после прохождения импульса тока.
Для питания сеточной цепи тиратрона необходим генератор поджигающих импульсов, имеющий на выходе напряжение холостого хода не менее 200 В и крутизну нарастания напряжения 300-600 В/мкс, а так же обеспечивающий в сеточной цепи тиратрона ток в импульсе от 0,8 до 2 А. При этом длительность импульса должна составлять порядка 4-5 мкс.
Панель и крепление прибора должны обеспечивать свободный доступ окружающего воздуха к нижней поверхности цоколя, где располагается компенсирующее сопротивление.
Рабочее положение прибора горизонтальное, или вертикальное анодом вверх.
