ТГИ1-270/12

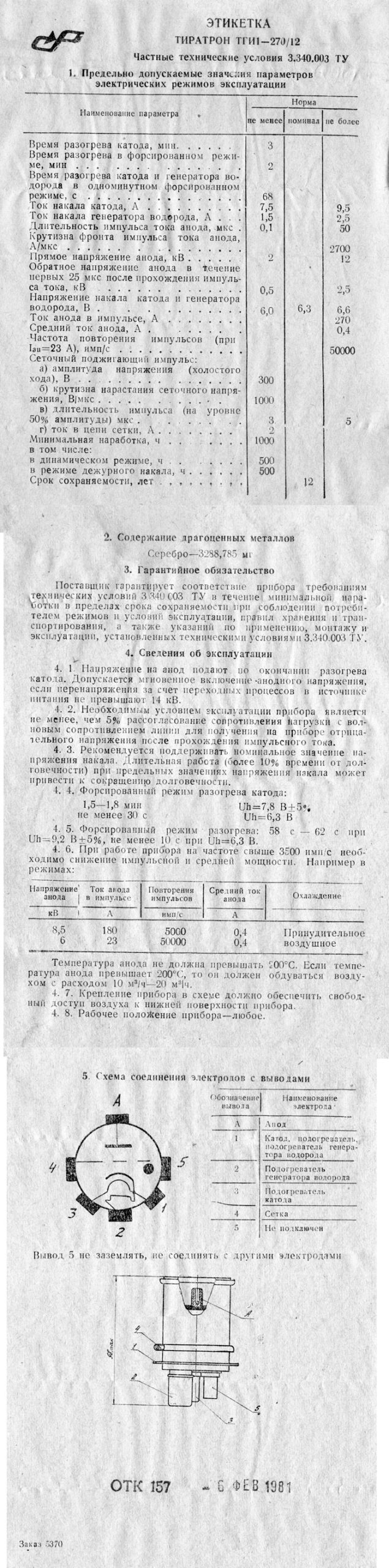

Скачать техническую документацию в формате PDF tgi1_270_12_tu_1976.pdf

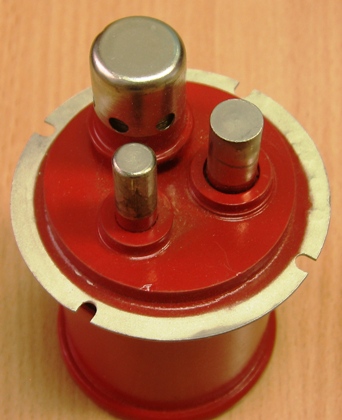

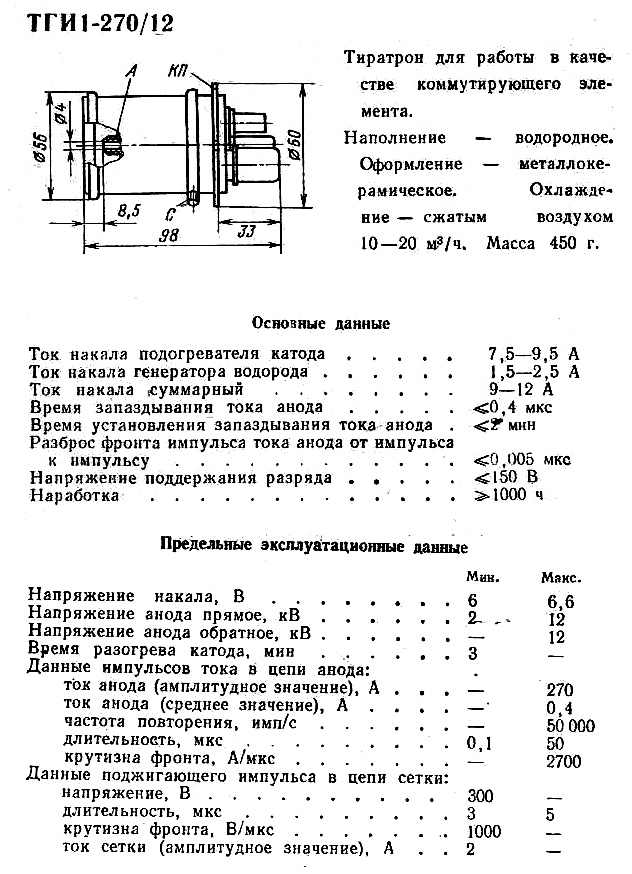

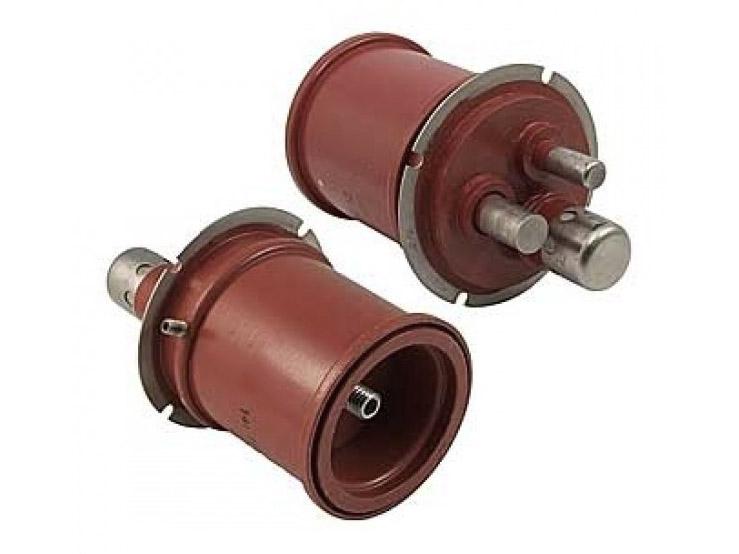

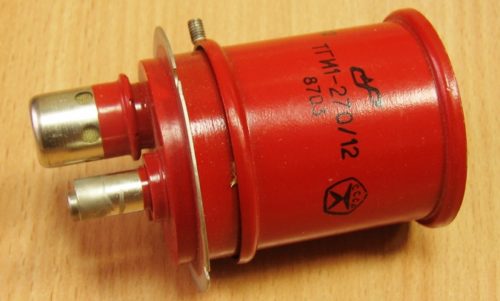

ТИРАТРОН ТГИ1-270/12

Тиратрон ТГИ1-270/12 предназначен для коммутации импульсов тока до 270 А, при напряжении анодв до 12 кВ в радиотехнических устройствах специального назначения.

Наполнение — водородное.

Охлаждение анода — воздушное, принудительное, 10-20 м3/ч.

Оформление — металлокерамическое.

Масса 450 г.
Номинальные электрические характеристики ТГИ1-270/12:

ок анода (амплитуда импульса) …… 270 А

Ток анода (среднее значение) …… 0,4 А

Ток накала генератора водорода …… 1,5-2,5 А

Ток накала катода …… 7,5-9,5 А

Время разогрева катода …… не более 3 мин

Ток анода (амплитуда импульса) …… 2500 А

Ток анода (среднее значение) …… 4 А

Периодическая нестабильность зажигания …… не более 0,005 мкс

Падение напряжения между анодом и катодом …… не более 150 В

Долговечность …… не менее 1000 ч

Предельные эксплуатационные параметры:

Напряжение накала …… 6,0-6,6 В

Напряжение анода …… 2-12 кВ

Данные импульсов в цепи анода:

— ток анода (амплитудное значение) …… не более 270 А

— ток анода (среднее значение) …… не более 0,4 А

— частота следования …… не более 50000 имп/с

— длительность …… 0,1-50 мкс

— крутизна нарастания фронта …… не более 2700 А/мкс

Параметры поджигающего импульса сетки:

— амплитуда напряжения …… не менее 300 В

— тока в цепи сетки …… не менее 2 А

— длительность импульса …… 3-5 мкс

— крутизна нарастания фронта …… не менее 1000 мкс
