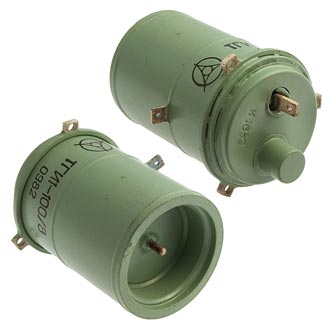

ТИРАТРОН ТГИ1-100/8
Тиратрон ТГИ1-100/8 для работы в импульсных схемах.

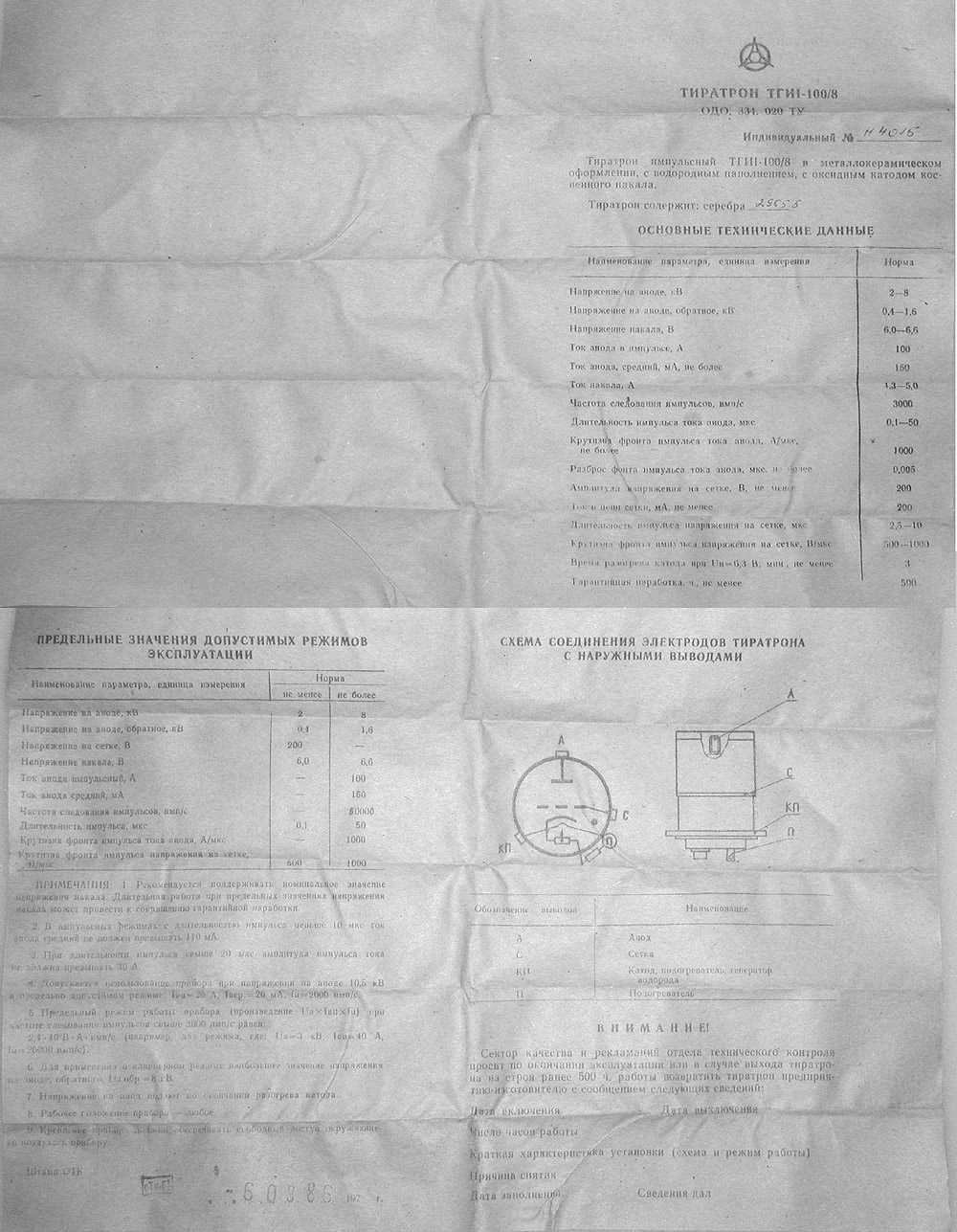

Скачать паспорт в формате PDF tgi1_100_8_pasp.pdf
Скачать техническую документацию в формате PDF tgi1_100_8.pdf и tgi1_100_8_tu.pdf
ТИРАТРОН ТГИ1-100/8
Тиратрон ТГИ1-100/8 для работы в импульсных схемах.
Наполнение — водородное.
Оформление — металлокерамическое.
Масса 250 г.
Номинальные электрические данные: (при fа = 3000 имп/с; tа = 0,37 мкс; Uс.пж = 220 В; Sфр = 500 В/мкс) | |
|---|---|
| Напряжение накала | 6,3 В |
| Ток накала | 4,8+0,3 А |
| Ток сетки пусковой | < 200 мА |
| Амплитуда напряжения анода | 8 кВ |
| Время запаздывания тока анода | 0,15…0,45 мкс |
| Время установления запаздывания тока анода | < 2 мин |
| Напряжение поддержания разряда | < 100 В |
| Наработка | > 1000 ч |
| Поджигающий импульс в цепи сетки: | |
| — напряжение | >200 В |
| — крутизна фронта | 500…1000 В |
| — ток (амплитудное значение) | >200 мА |
Предельно допустимые электрические величины: | |
|---|---|
| Напряжение накала | 6,0 – 6,6 В |
| Напряжение анода прямое | 2,0 – 8,0 кВ |
| Напряжение анода обратное | 0,4 – 1,6 кВ |
| Время готовности не менее | 5 мин |
| Время разогрева катода | не менее 3 мин |
| Ток анода в импульсе (амплитудное значение) | 100 А |
| Ток анода в импульсе (среднее значение) | 0,15 А |
| Частота повторения импульсов тока анода | < 50 000 имп/с |
| Длительность импульса тока анода | 0,1…50 мкс |
| Крутизна фронта импульса тока анода | < 1000 А/мкс |
| Производитель |
|---|
