6Ж46Б-В

Пентод высокочастотный с короткой характеристикой

 Обозначения:а — анод, с₁ — сетка первая, с₂ — сетка вторая, с₃ — сетка третья, к — катод, п — подогреватель катода.

Высокочастотный пентод с двойным управлением повышенной надежности.
Предназначен для усиления напряжения высокой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.

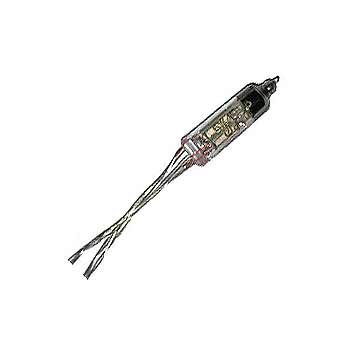

Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 2000 ч.
Масса не более 5 г.

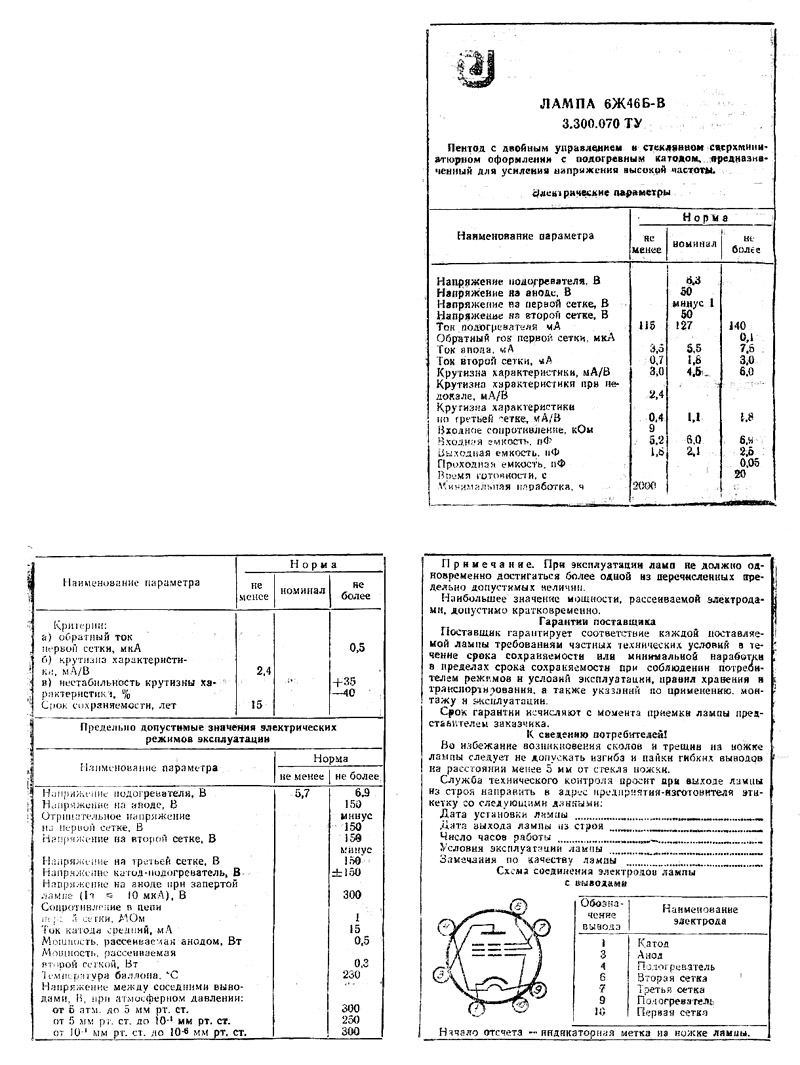

Основные технические характеристики 6Ж46Б-В:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0.6
• Ток накала, мА …… 125 ±10
• Напряжение на аноде, В …… 50
• Напряжение на второй сетке, В …… 50
• Ток в цепи анода, мА …… 5,5
• Ток в цепи второй сетки, мА …… 1,8
• Крутизна характеристики, мА/В …… 4,5
• Входное сопротивление, кОм ….. 10

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 150
• Наибольшее напряжение на второй сетке, В ……. 150
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 0,5
• Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 0,3
• Наибольший ток в цепи катода, мА …… 10,0
• Наибольшее напряжение катод-подогреватель, В ….. 150
• Наибольшее сопротивление в цепи первой сетки, мОм …… 1
• Емкость входная, пФ ….. 6,1
• Емкость выходная, пФ ….. 2,1
• Емкость проходная, пФ ….. 0,05
