6Ж43П-Е



Пентод высокочастотный с короткой характеристикой

 Обозначения:а₁ — анод первый, а₂ — анод второй, с₁ — сетка первая, с₂ — сетка вторая, с₃ — сетка третья, к — катод, п — подогреватель катода, э — экран.

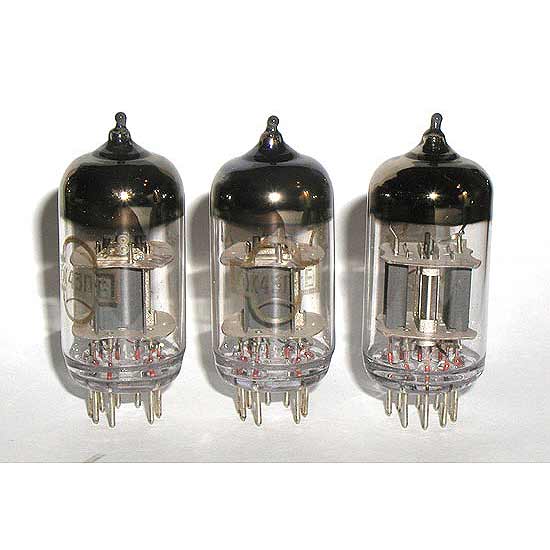

Миниатюрный высокочастотный пентод с двумя раздельными анодами повышенной долговечности.
Предназначен для работы в широкополосных усилителях с разделением сигналов на выходе.
Раположение штырьков РШ8.
Долговечность не менее 1000 ч.
Масса не более 17 г.

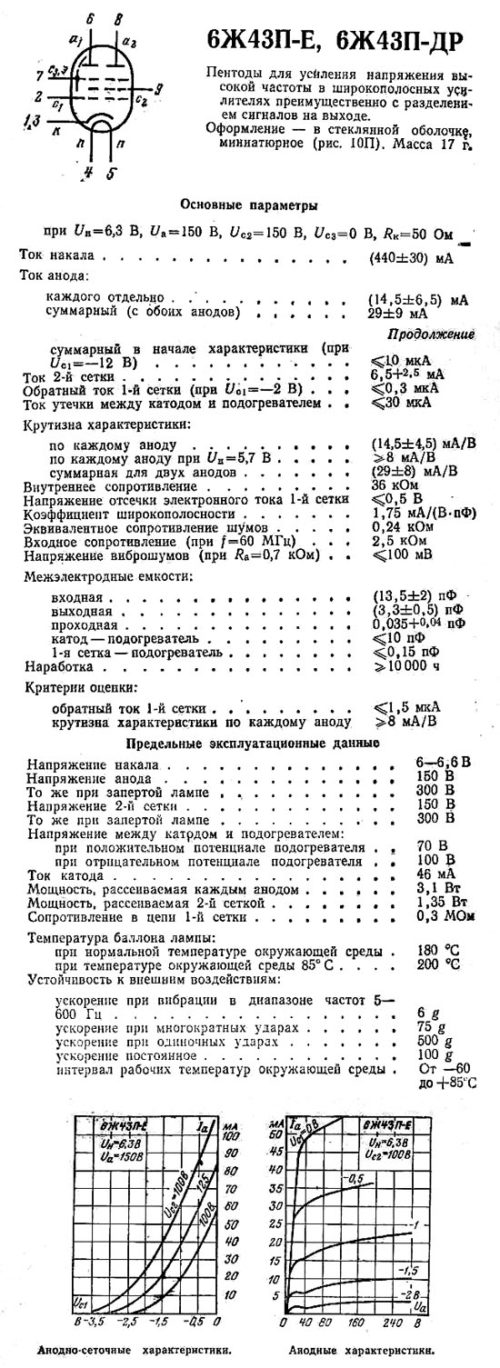

Основные технические характеристики 6Ж43П-Е:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0,3
• Ток накала, мА …… 440 ±30
• Напряжение на аноде, В …… 150
• Напряжение на второй сетке, В …… 150
• Сопротивление в цепи катода, Ом …… 50
• Ток в цепи анода, мА …… 14,5 ±6
• Ток в цепи второй сетки, мА …… не более 6,5
• Крутизна характеристики, мА/В …… 14,5 ±5
• Входное сопротивление, кОм ….. 2,5
• Внутреннее сопротивление, кОм ….. 36
• Эквивалентное сопротивление шумов, кОм ….. 0,24

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 150
• Наибольшее напряжение на второй сетке, В ……. 150
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 3,1
• Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 1,35
• Наибольший ток в цепи катода, мА …… 46
• Наибольшее напряжение катод-подогреватель, В ….. 100
• Наибольшее сопротивление в цепи первой сетки, мОм …… 0,3
