6Ж3П-Е



Лучевой тетрод высокочастотный

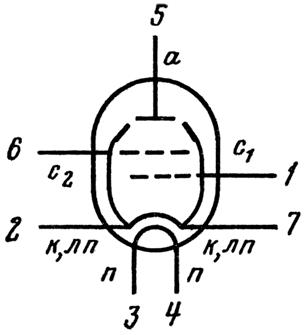

 Обозначения:а — анод, с₁ — сетка первая, с₂ — сетка вторая, лп — лучеобразующие пластины, к — катод, п — подогреватель катода.

Высокочастотный тетрод с пентодной характеристикой повышенной долговечности.
Предназначен для широкополосного усиления напряжения высокой частоты.
Долговечность не менее 5000 ч.
Масса не более 12 г.

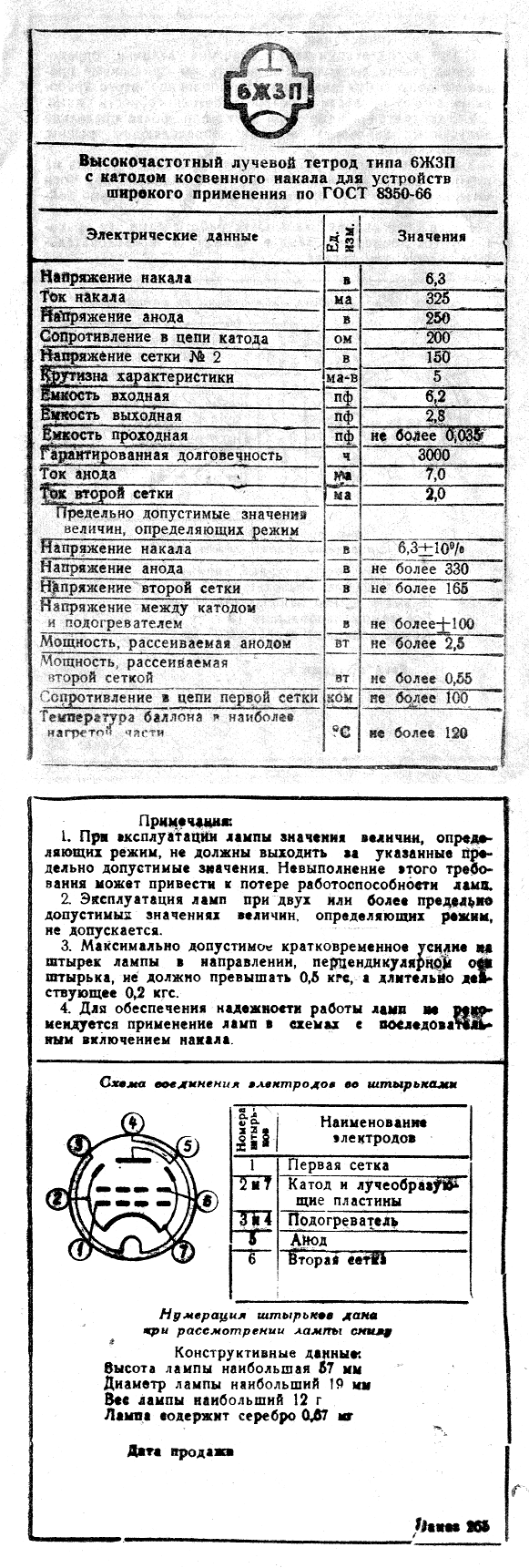

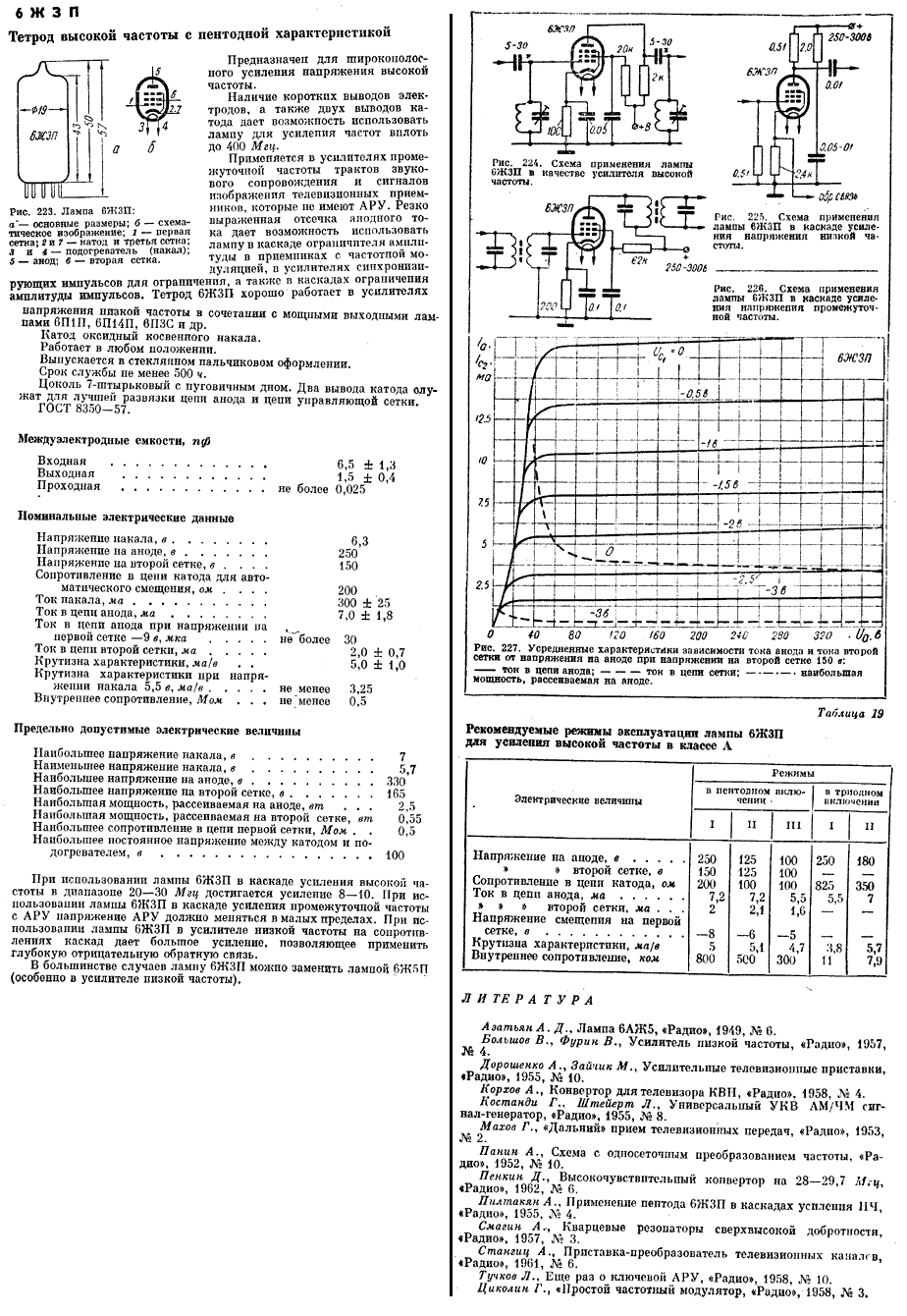

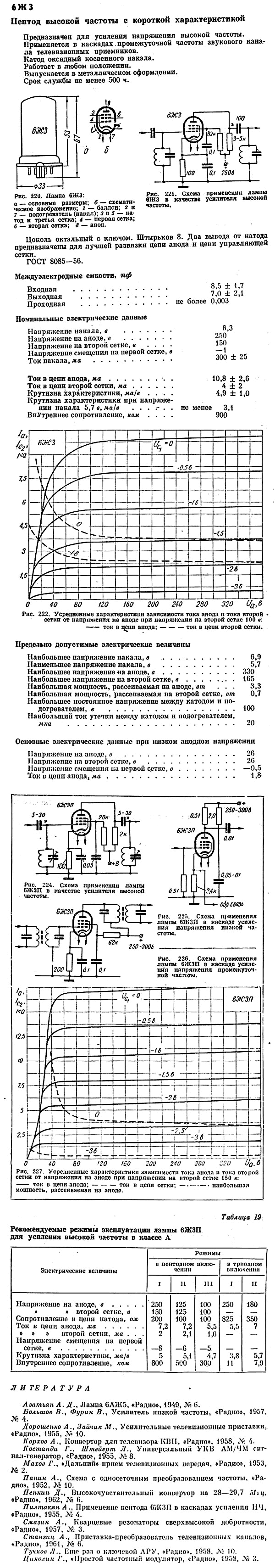

Основные технические характеристики на 6Ж3П-Е:
Напряжение накала …… 6,3 ± 0,6 В
Ток накала …… 300 ± 20 мА
Напряжение анода номинальное (постоянное) …… 250 В
Напряжение анода предельное (постоянное) …… 330 В
Ток анода …… 7,0 ± 1,8 мА
Обратный ток сетки первой …… 1,0 мкА
Напряжение сетки второй номинальное (постоянное) …… 150 В
Напряжение сетки второй предельное (постоянное) …… 165 В
Ток сетки второй …… 2,0 ± 0,7 мА
Мощность, рассеиваемая анодом, предельная …… 2,5 Вт
Мощность, рассеиваемая сеткой второй, предельная …… 0,55 Вт
Напряжение между катодом и подогревателем предельное (постоянное) …… 100 В
Крутизна характеристики …… 5,0 ± 1,0 мА/В
Напряжение отсечки электронного тока сетки первой …… не более -1,3 В
Внутреннее сопротивление …… 0,8 МОм
Сопротивление в цепи катода для автоматического смещения …… 200 Ом
Сопротивление в цепи сетки первой предельное …… 0,5 МОм
Емкость входная …… 6,5 ± 1,3 пФ
Емкость выходная …… 3,05 ± 0,55 пФ
Емкость проходная …… не более 0,025 пФ
