6Ж33А-В

Пентод высокочастотный с короткой характеристикой

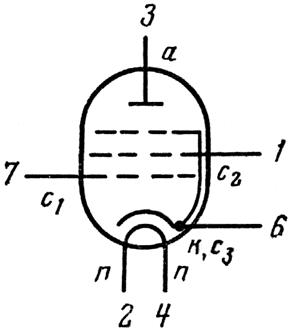

 Обозначения:а — анод, с₁ — сетка первая, с₂ — сетка вторая, с₃ — сетка третья, к — катод, п — подогреватель катода.

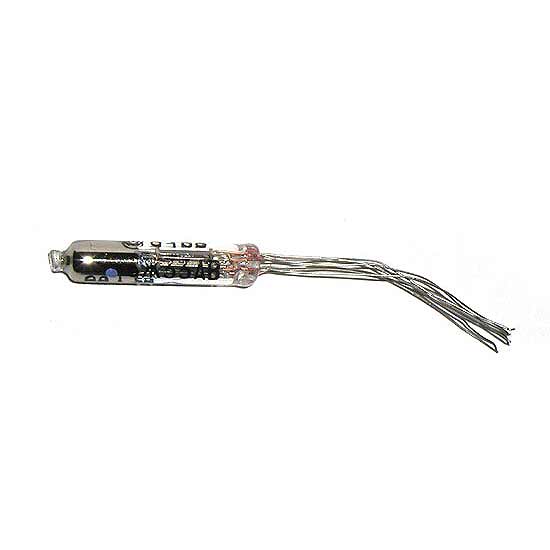

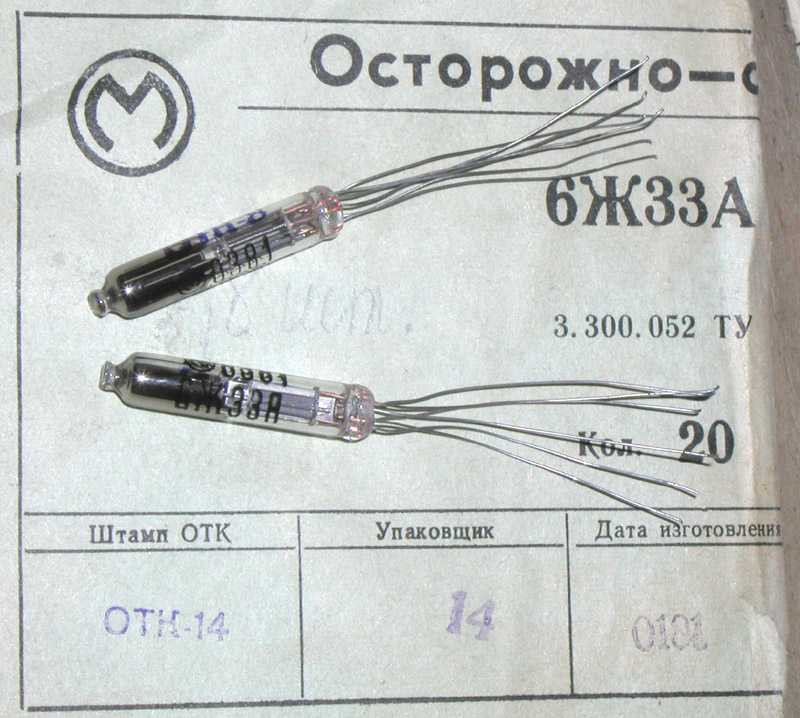

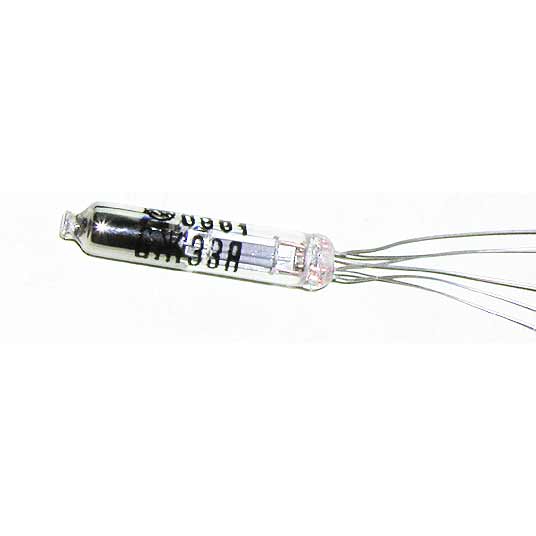

Высокочастотный сверхминиатюрный пентод повышенной надежности и механической прочности.
Предназначен для усиления напряжения высокой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 2000 ч.
Масса не более 2,5 г.

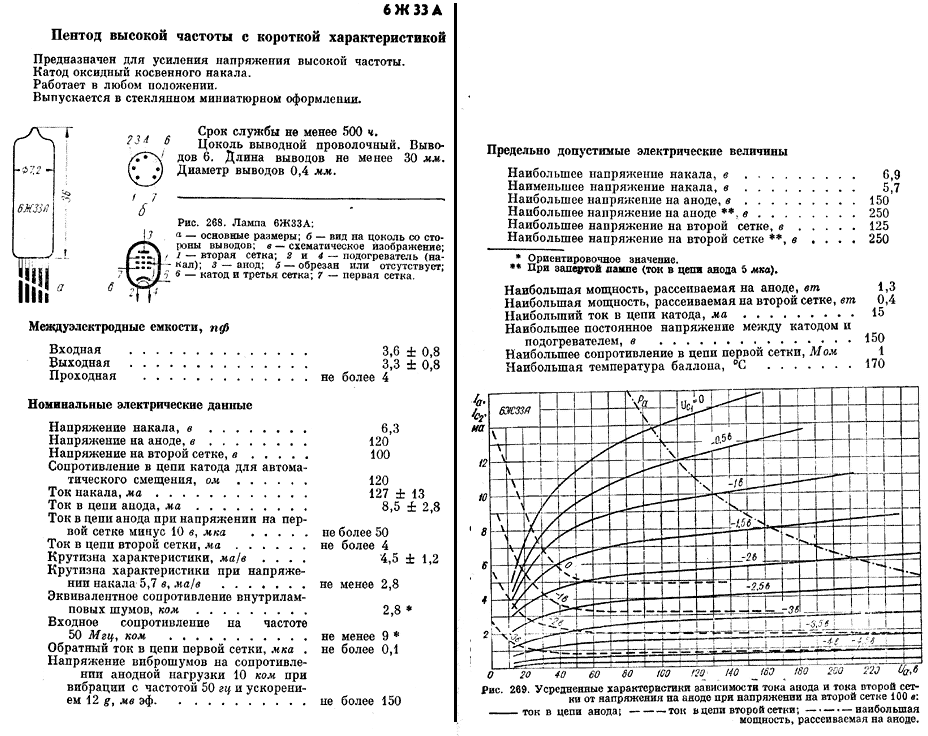

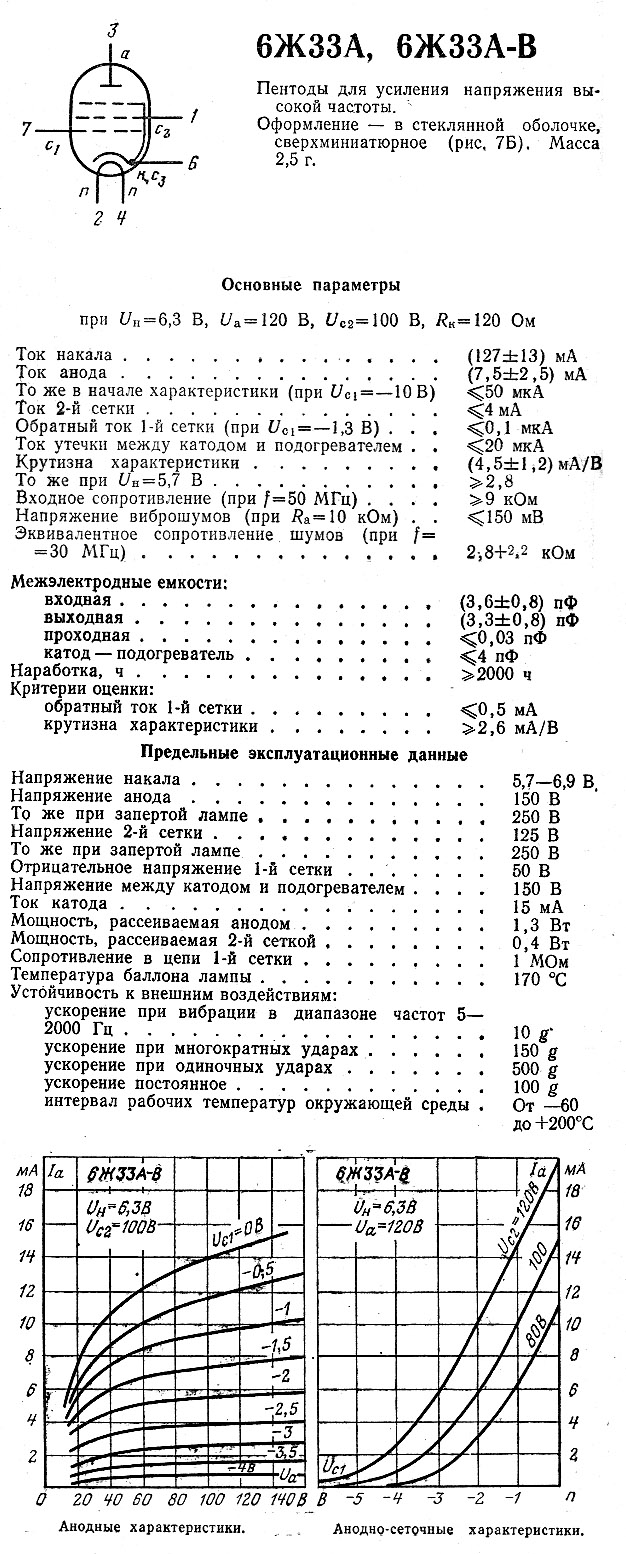

Основные технические характеристики 6Ж33А-В:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0.6
• Ток накала, мА …… 127 ±13
• Напряжение на аноде, В …… 120
• Напряжение на второй сетке, В …… 100
• Сопротивление в цепи катода для автоматического смещения, Ом …… 120
• Ток в цепи анода, мА …… 7,5
• Ток в цепи второй сетки, мА …… 4
• Крутизна характеристики, мА/В …… 4,5
• Входное сопротивление, кОм ….. 9
• Эквивалентное сопротивление внутренних шумов, Ом ….. 2,8

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 150
• Наибольшее напряжение на второй сетке, В ……. 125
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 1,3
• Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 0,4
• Наибольший ток в цепи катода, мА …… 15,0
• Наибольшее напряжение катод-подогреватель, В ….. 150
• Наибольшее сопротивление в цепи первой сетки, мОм …… 1
• Емкость входная, пФ ….. 3,6
• Емкость выходная, пФ ….. 3,3
• Емкость проходная, пФ ….. 0,3
