6Ж32Б



Пентод высокочастотный с короткой характеристикой

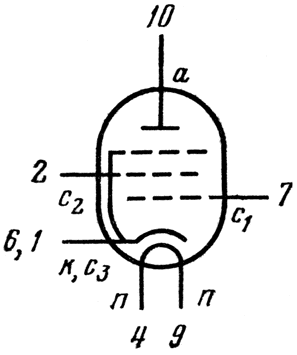

 Обозначения:а — анод, с₁ — сетка первая, с₂ — сетка вторая, с₃ — сетка третья, к — катод, п — подогреватель катода.

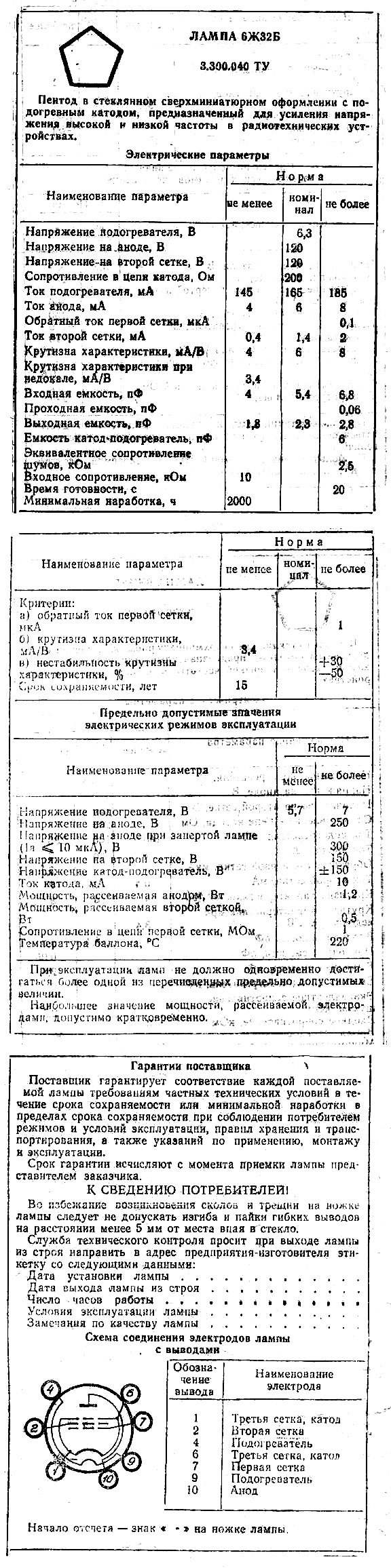

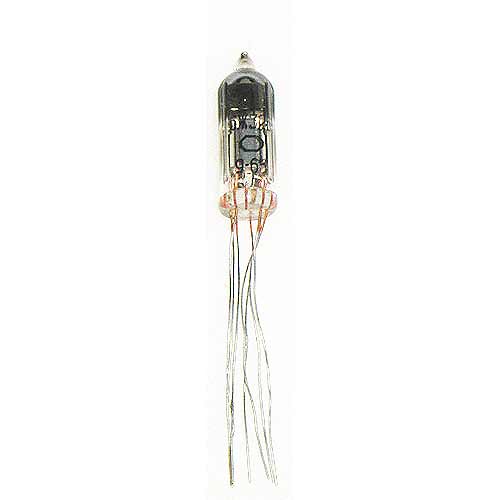

Высокочастотный сверхминиатюрный пентод повышенной надежности.
Предназначен для усиления напряжения высокой и низкой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 2000 ч.
Масса не более 4 г.

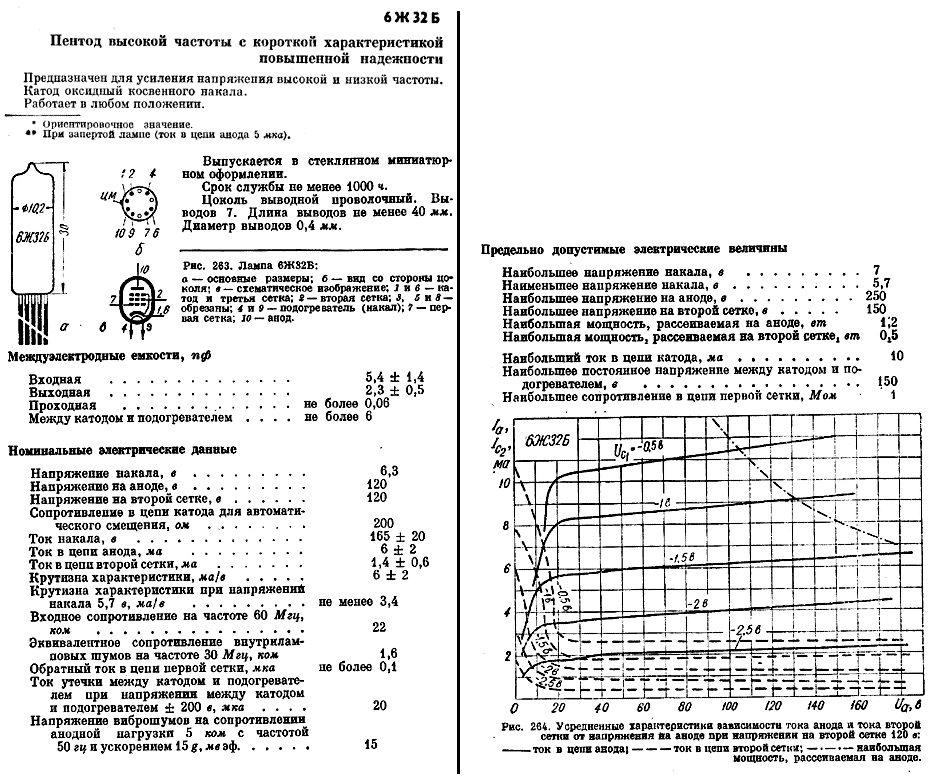

Основные технические характеристики 6Ж32Б:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0.6
• Ток накала, мА …… 165 ±20
• Напряжение на аноде, В …… 120
• Напряжение на второй сетке, В …… 120
• Сопротивление в цепи катода для автоматического смещения, Ом …… 200
• Ток в цепи анода, мА …… 6,0
• Ток в цепи второй сетки, мА …… 1,4
• Крутизна характеристики, мА/В …… 6
• Входное сопротивление, кОм ….. 22
• Эквивалентное сопротивление внутренних шумов, Ом ….. 1,6

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 250
• Наибольшее напряжение на второй сетке, В ……. 150
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 1,2
• Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 0,5
• Наибольший ток в цепи катода, мА …… 10,0
• Наибольшее напряжение катод-подогреватель, В ….. 150
• Наибольшее сопротивление в цепи первой сетки, мОм …… 1
• Емкость входная, пФ ….. 5,4
• Емкость выходная, пФ ….. 2,3
• Емкость проходная, пФ ….. 0,06
