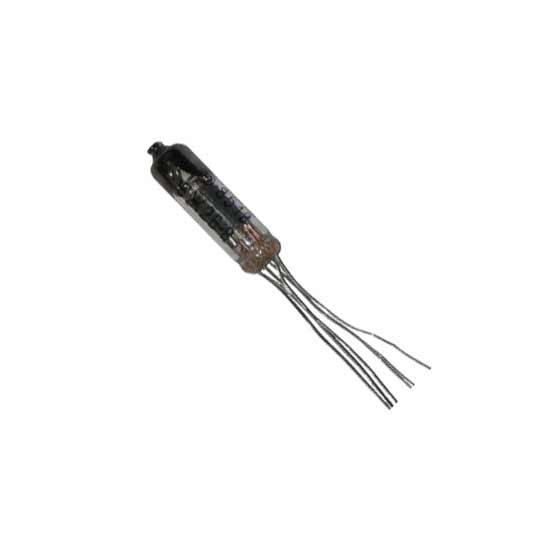

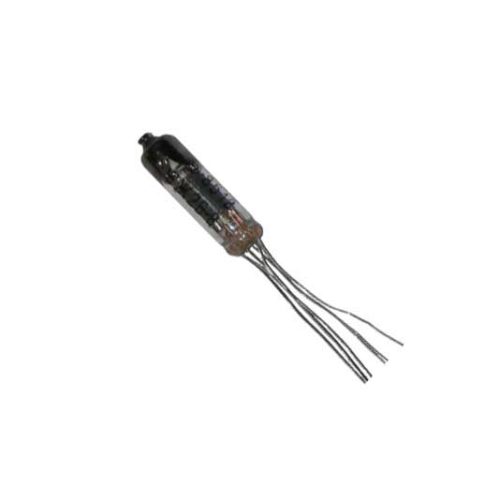

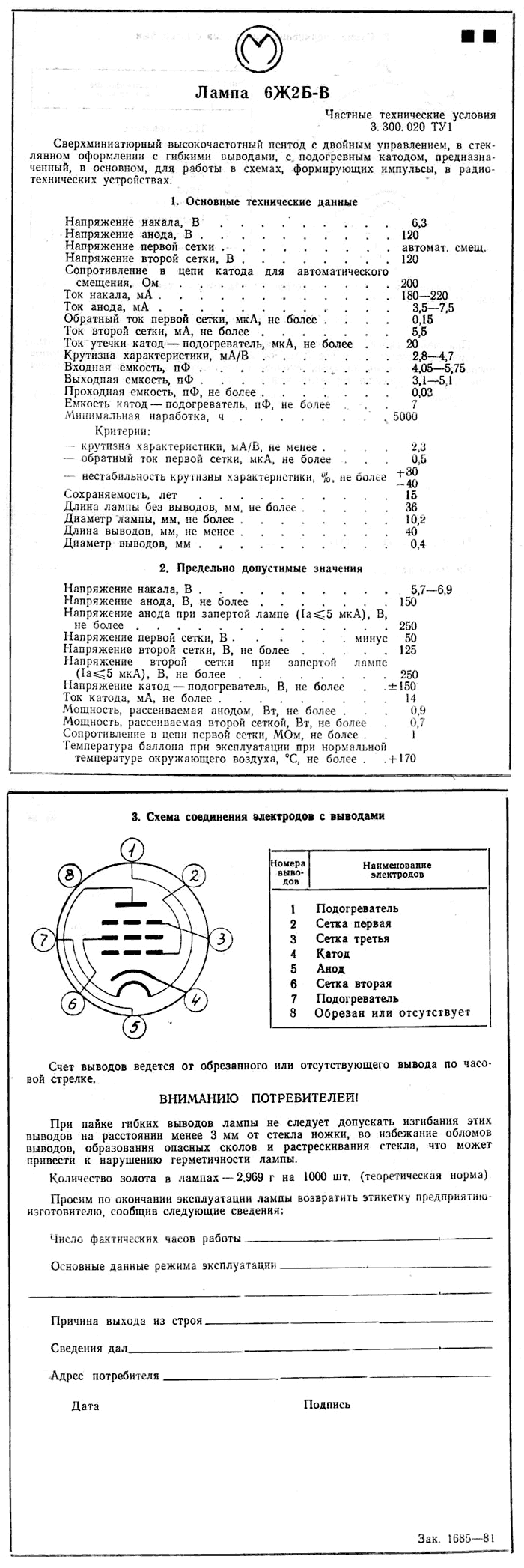

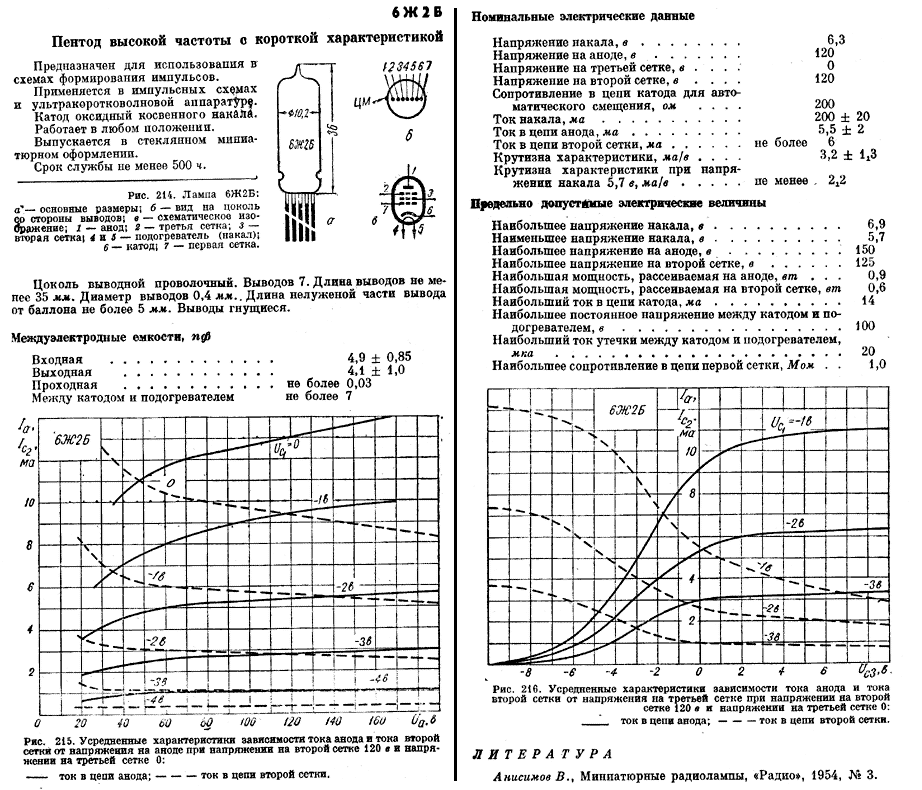

6Ж2Б-В



Пентод высокочастотный с двойным управлением

 Обозначения:а — анод, с₁ — сетка первая, с₂ — сетка вторая, с₃ — сетка третья, к — катод, п — подогреватель катода.

Высокочастотный сверхминиатюрный пентод повышенной надежности и механической прочности.
Предназначен для работы в импульсных устройствах.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 500 ч.
Масса не более 3,5 г.

Основные технические характеристики 6Ж2Б-В:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0.6
• Ток накала, мА …… 200 ±20
• Напряжение на аноде, В …… 120
• Напряжение на второй сетке, В …… 120
• Сопротивление в цепи катода для автоматического смещения, Ом …… 200
• Ток в цепи анода, мА …… 5,5
• Ток в цепи второй сетки, мА …… 6
• Крутизна характеристики, мА/В …… 3,2

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 150
• Наибольшее напряжение на второй сетке, В ……. 125
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 0,9
• Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 0,7
• Наибольший ток в цепи катода, мА …… 14
• Наибольшее напряжение катод-подогреватель, В ….. 150
• Наибольшее сопротивление в цепи первой сетки, мОм …… 1
• Емкость входная, пФ ….. 4,9
• Емкость выходная, пФ ….. 4,1
• Емкость проходная, пФ ….. 0,03
