Триод 6С6Б-В cо средним коэффициентом усиления предназначен для усиления напряжения низкой частоты, генерирования напряжения высокой частоты и работы в импульсных режима.
6С6Б-В
Триод
Обозначения:
а - анод, с - сетка, к - катод, п - подогреватель катода.
Триод 6С6Б-В cо средним коэффициентом усиления предназначен для усиления напряжения низкой частоты, генерирования напряжения высокой частоты и работы в импульсных режимах.
Выводы 6С6Б-В:
| 1 | анод |
| 2 | накал |
| 3 | накал |
| 4 | сетка |
| 5 | катод |
Отсчет выводов лампы 6С6Б-В ведется от метки-ключа либо в направлении индикаторной стрелки.
Длина выводов не менее 40мм, диаметр выводов 0,5мм.
Не допускается изгиб и пайка выводов ближе 3мм от корпуса во избежание образования сколов стекла на баллоне.

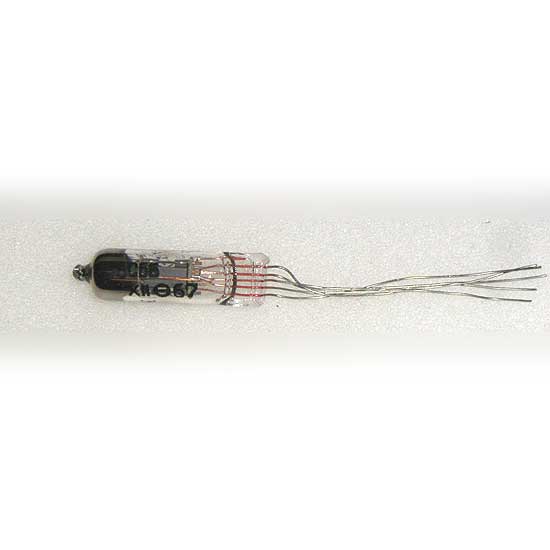

Лампа 6С6Б-В выполнена в стеклянном сверхминиатюрном корпусе с плоской ножкой и 5-ю гибкими выводами и работает в любом положении. Катод оксидный косвенного накала.

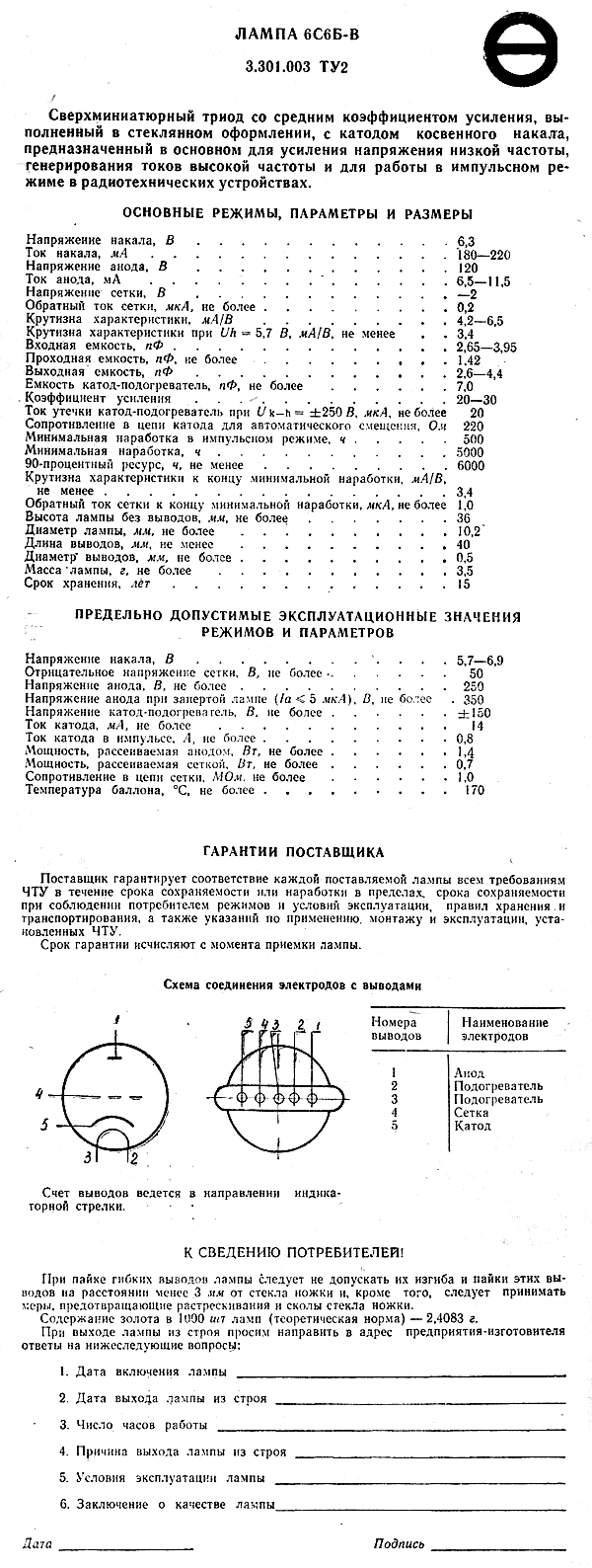

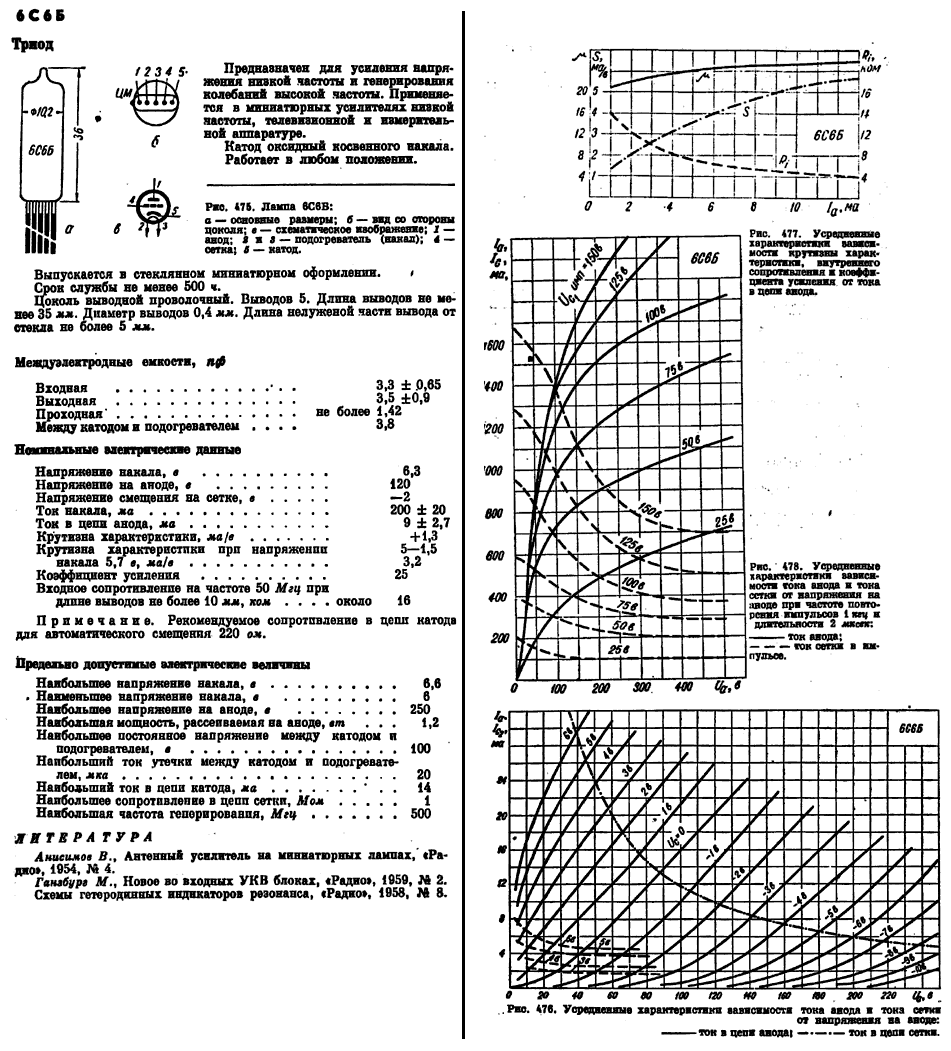

Параметры лампы 6С6Б-В:
(номинальный режим)
| Напряжение накала | 6,3В |
| Напряжение анода | 120В |
| Напряжение смещения на сетке | -2В |
| Рекомендуемое сопротивление в цепи катода для автоматического смещения | 220 ом |
| Ток накала | 200±20мА |
| Ток анода | 8,5±3,0мА |
| Крутизна характеристики | 4,2..6,5мА/В |
| То же при Uн=5,7В | >3,4мА/В |
| Коэффициент усиления | 25±5 |
| Ток утечки катод-подогреватель | <20мкА |
| Обратный ток сетки | <0,2мкА |
| Входное сопротивление на частоте 50МГц | около 16Ком |
| Входная ёмкость | 3,3±0,65пФ |
| Выходная ёмкость | 3,5±0,9пФ |
| Проходная ёмкость | <1,42пФ |
| Ёмкость катод-подогреватель | <7пФ (тип. 3,8пФ) |
| Наработка на отказ | >5000ч |
| Наработка в импульсном режиме | >500ч |
| Вес | <3,5г |
Предельные параметры лампы 6С6Б-В:
| Напряжение накала | 5,7..6,9В |
| Напряжение анода | 250В |
| Напряжение анода запертой лампы | 350В |
| Напряжение сетки отрицательное | -50В |
| Максимальная мощность на аноде | 1,4Вт |
| Максимальная мощность на сетке | 0,7Вт |
| Наибольшее напряжение между катодом и подогревателем | ±150В |
Максимальный ток катода | 14мА |
| Максимальный ток катода в импульсе | 0,8А |
| Максимальное сопротивление в цепи сетки | 1Мом |
| Максимальная температура баллона | +170°C |
