6Р4П



Двойной пентод

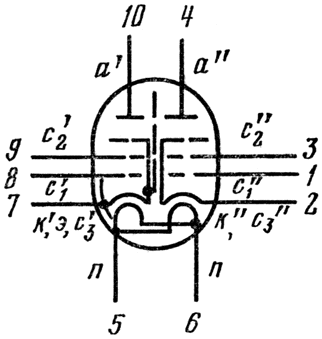

Обозначения:

а' - анод первого пентода, а" - анод второго пентода, с1' - первая сетка первого пентода, с1" - первая сетка второго пентода, с2' - вторая сетка первого пентода, с2" - третья сетка второго пентода, с3' - третья сетка первого пентода, с3" - вторая сетка второго пентода, к' - катод первого пентода, к" - катод второго пентода, э - экран, п - подогреватель катода.

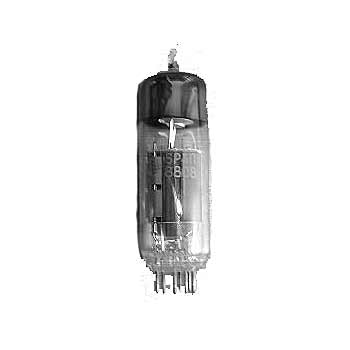

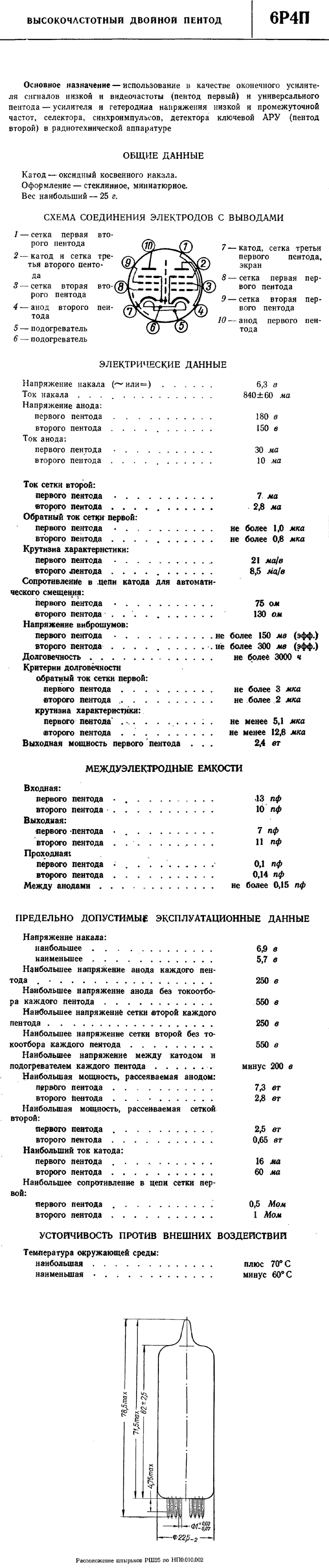

Двойной пентод 6Р4П

Миниатюрный высокочастотный двойной пентод 6Р4П с раздельными катодами косвенного накала предназначен для использования в качестве оконечного усилителя сигналов низкой и видеочастоты (пентод П) и универсального пентода-усилителя и гетеродина для низких и промежуточных частот, селектора синхроимпульсов, детектора ключевой АРУ (пентод Ж) в радиотехнической аппаратуре широкого применения. Цоколь имеет десять штырьков.
Основные электрические данные (общие):
Наименование параметров Не менее Номинал Не более
Напряжение накала (переменное или постоянное) 5,7 В 6,3 В 7 В
Ток накала 280 мА 340 мА 400 мА
Ёмкость между анодами пентодов 0,15 пФ
Температура баллона 200°C

Основные электрические данные (пентод Ж):
Наименование параметров Не менее Номинал Не более
Напряжение анода 200 В 250 В
Напряжение анода без токоотбора (ток анода – не более 10 мкА) 550 В
Напряжение второй сетки 150 В 250 В
Напряжение второй сетки без токоотбора (ток анода – не более 10 мкА) 550 В
Напряжение между катодом и подогревателем −200 В
Ток анода 6,5 мА 10 мА 13,5 мА
Ток второй сетки 4,2? мА
Ток катода 16 мА
Крутизна характеристики 6,4 мА/В
Сопротивление в цепи первой сетки 1 МОм
Сопротивление в цепи катода для автоматического смещения 130 Ом
Мощность, рассеиваемая анодом 2 Вт 2,8 Вт
Мощность, рассеиваемая второй сеткой 0,4 Вт 0,65 Вт
Входная ёмкость 8 пФ 10 пФ 12 пФ
Выходная ёмкость 9 пФ 11 пФ 13 пФ
Проходная ёмкость 0,2 пФ

Основные электрические данные (пентод П):
Наименование параметров Не менее Номинал Не более
Напряжение анода 180 В 250 В
Напряжение анода без токоотбора (ток анода – не более 10 мкА) 550 В
Напряжение второй сетки 180 В 250 В
Напряжение второй сетки без токоотбора (ток анода – не более 10 мкА) 550 В
Напряжение между катодом и подогревателем −200 В
Ток анода 19,5 мА 30 мА 40,5 мА
Ток второй сетки 10 мА
Ток катода 60 мА
Крутизна характеристики 16 мА/В
Сопротивление в цепи первой сетки 0,5 МОм
Сопротивление в цепи катода для автоматического смещения 75 Ом
Мощность, рассеиваемая анодом 5 Вт 7,3 Вт
Мощность, рассеиваемая второй сеткой 1,25 Вт 2,5 Вт
Входная ёмкость 10,4 пФ 13 пФ 15,6 пФ
Выходная ёмкость 5.5 пФ 7 пФ 8.5 пФ
Проходная ёмкость 0,2 пФ

Указания по эксплуатации

Эксплуатация ламп при двух или более предельно допускаемых значениях величин, определяющих режим, не допускается.
Гарантийный срок эксплуатации – 24 месяца со дня розничной продажи, но в пределах гарантийного срока хранения (4 года со дня изготовления) при соблюдении режимов и условий эксплуатации.
