6П31С

Выходной лучевой тетрод

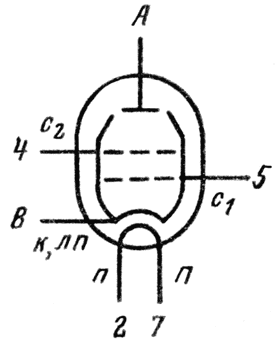

 Обозначения:а — анод, с₁ — сетка первая, с₂ — сетка вторая, лп — лучеобразующие пластины, к — катод, п — подогреватель катода.



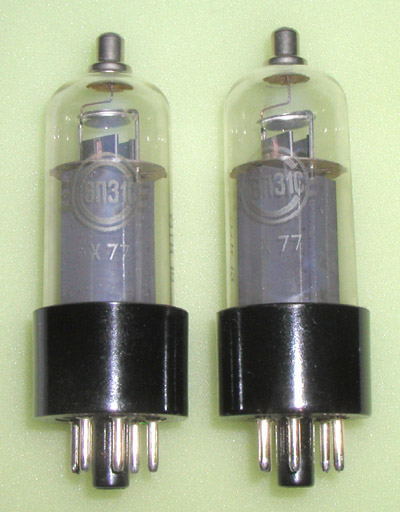

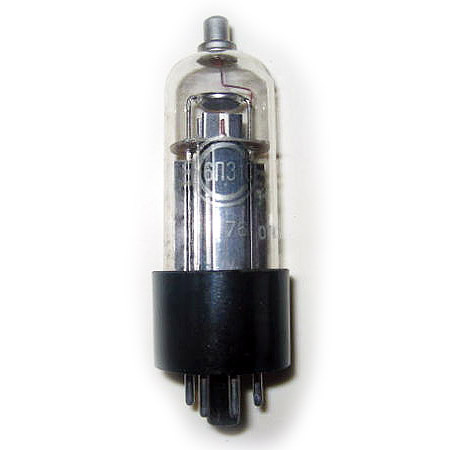

Выходной лучевой тетрод.
Предназначен для работы в выходных каскадах строчной развертки телевизионных устройств.
Долговечность не менее 750 ч.
Масса не более 45 г.

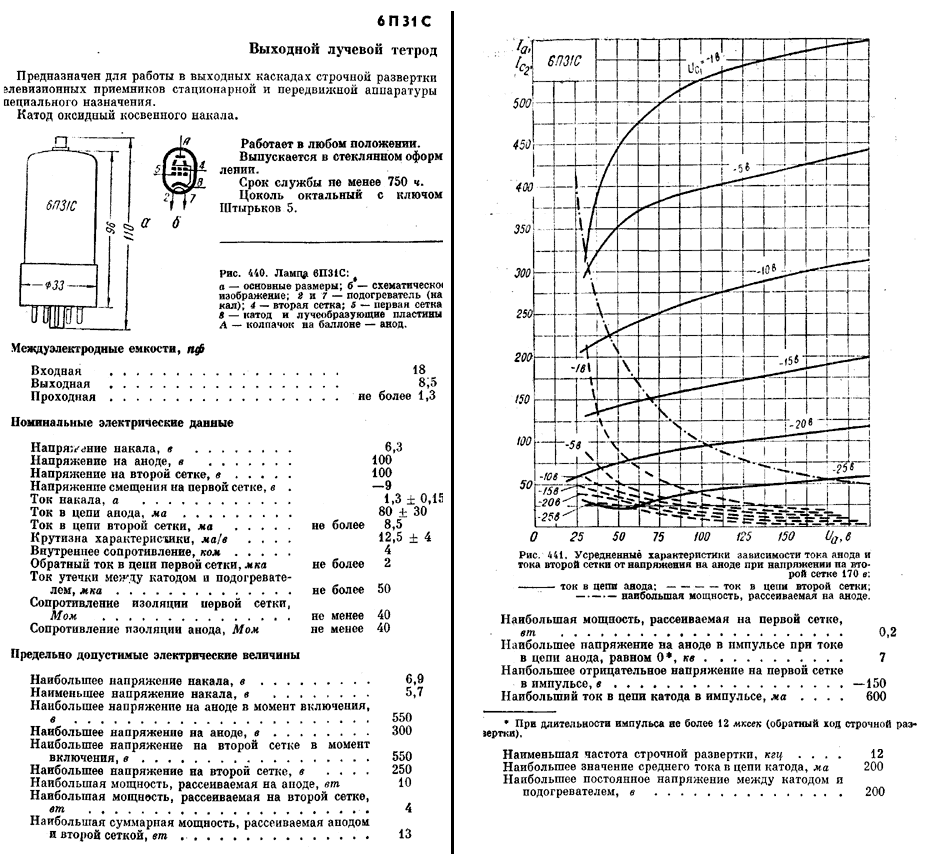

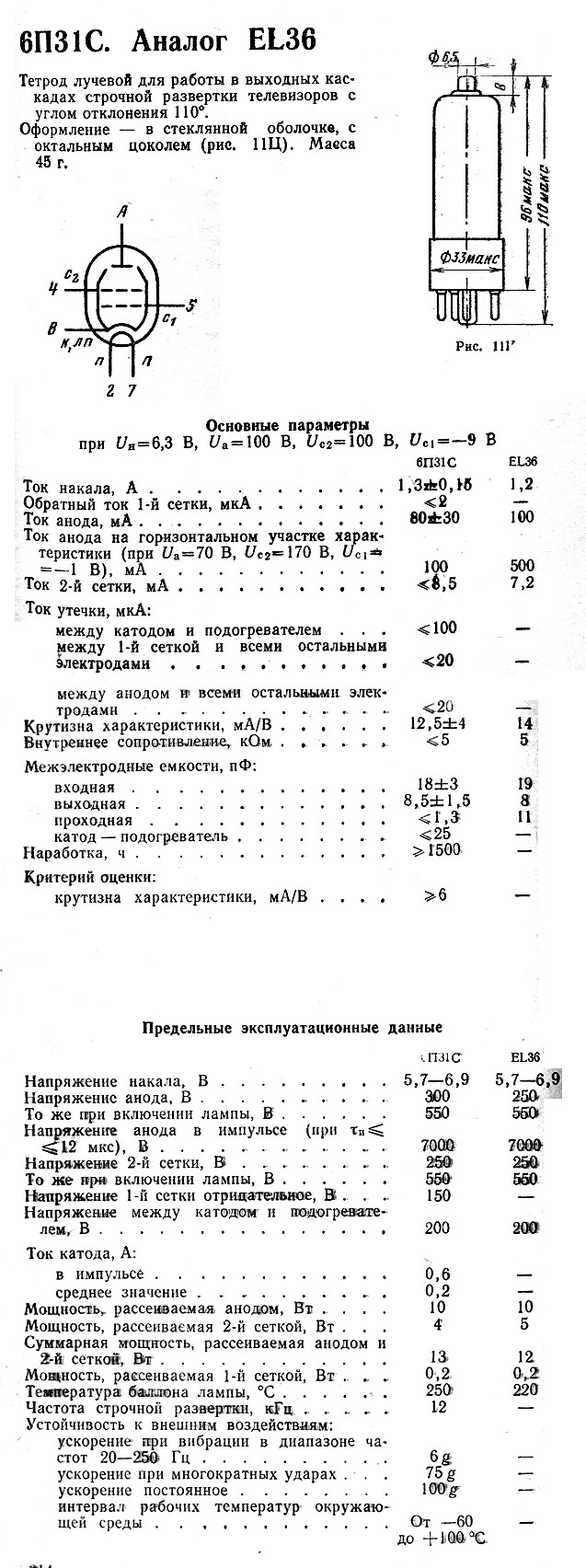

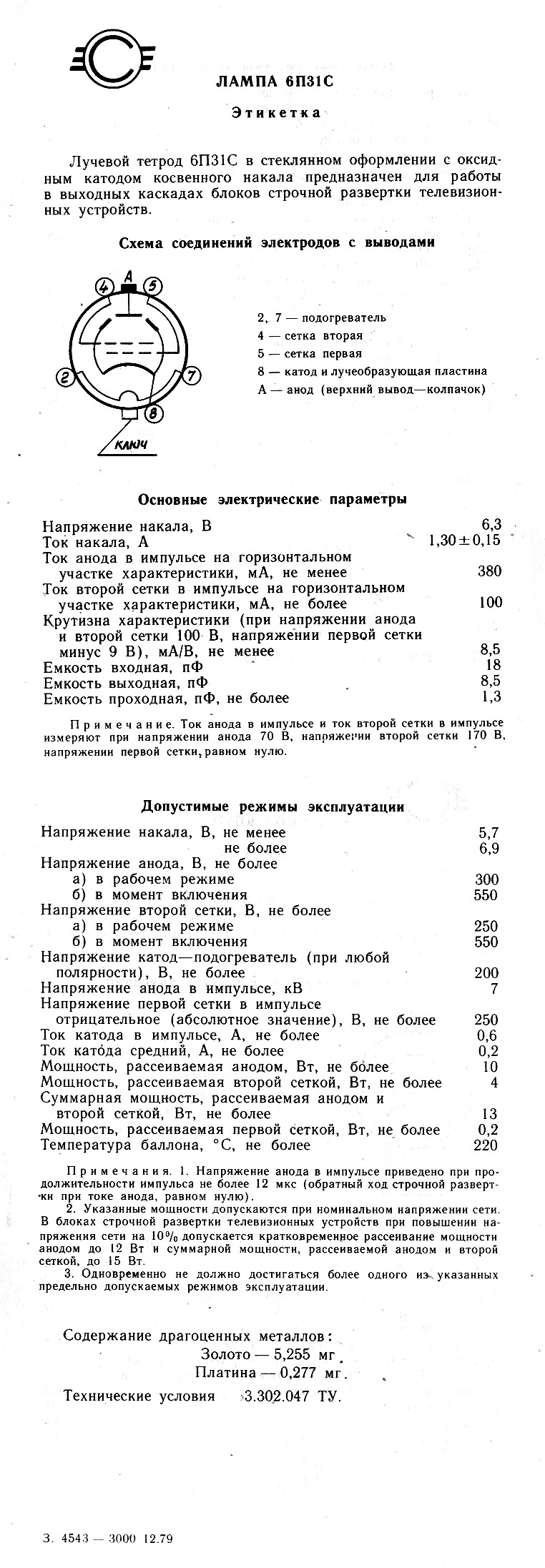

Основные технические характеристики 6П31С:
Напряжение накала …… 6,3 В
Ток накала …… 1,3 ± 0,15 А
Напряжение анода номинальное (постоянное) …… 100 В
Напряжение анода предельное (постоянное) …… 300 В
Ток анода …… 80 ± 30 мА
Ток катода предельный (среднее значение) …… 0,2 А
Ток катода предельный (амплитуда импульса) …… 0,6 А
Напряжение сетки первой (постоянное) …… -9 В
Напряжение сетки первой предельное …… -150 В
Обратный ток сетки первой …… не более 2 мкА
Напряжение сетки второй номинальное (постоянное) …… 100 В
Напряжение сетки второй предельное (постоянное) …… 250 В
Ток сетки второй …… не более 8,5 мА
Мощность, рассеиваемая анодом, предельная …… 10 Вт
Мощность, рассеиваемая сеткой первой, предельная …… 0,2 Вт
Мощность, рассеиваемая сеткой второй, предельная …… 4 Вт
Напряжение между катодом и подогревателем предельное (постоянное) …… 200 В
Крутизна характеристики …… 12,5 ± 4 мА/В
Внутреннее сопротивление …… около 4 кОм
Частота строчной развертки наименьшая …… 12 кГц
Емкость входная …… 18 ± 3 пФ
Емкость выходная …… 8,5 ± 1,5 пФ
Емкость проходная …… не более 1,3 пФ
Оформление …… стеклянное с октальным цоколем.
