Выходной лучевой тетрод 6П1П-ЕВ предназначен для усиления мощности низкой частоты.

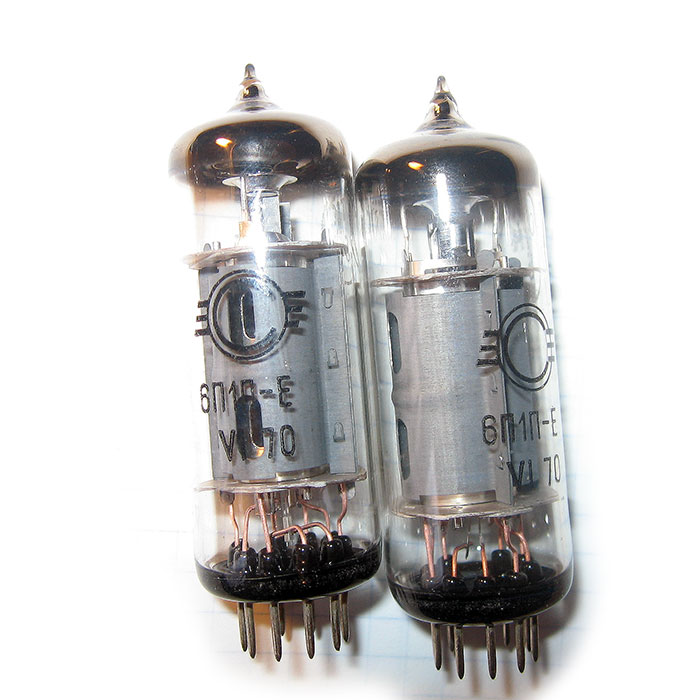

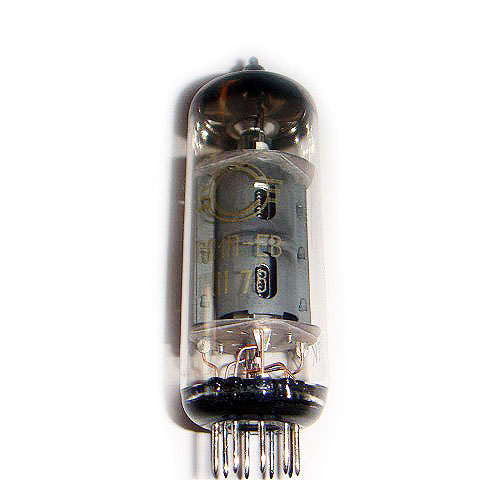

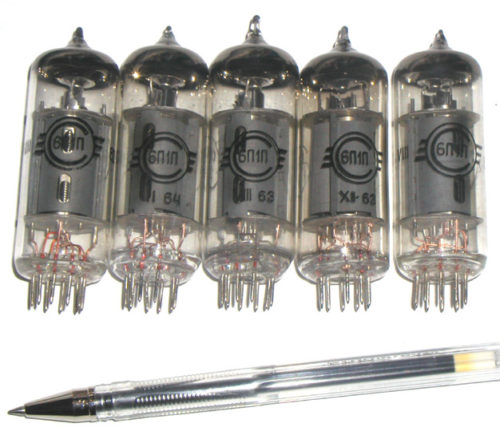

6П1П-ЕВ
Выходной лучевой тетрод
| S | Ri | Rа | Pа | Pвых |
| 4.5 | 50 | 5 | 12 | 3.8 |
(выходной лучевой тетрод)

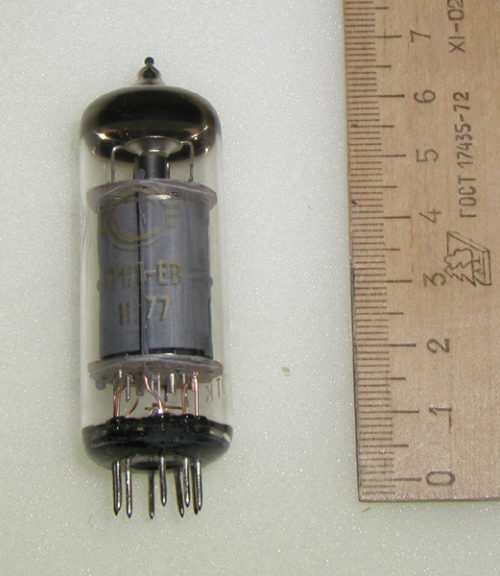

Основные размеры лампы 6П1П-ев.

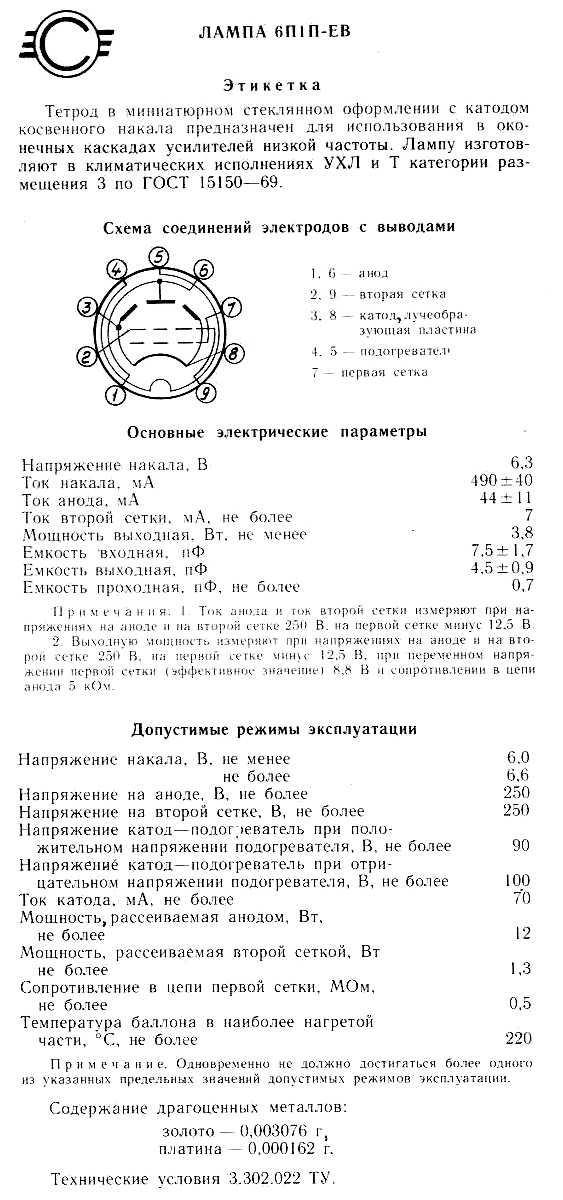

Общие данные
Тетрод 6П1П предназначен для усиления мощности низкой частоты.
Применяется в выходных однотактных и двухтактных каскадах приемников и усилителей низкой частоты. Может быть применен в задающих генераторах, умножителях частоты, телевизионных устройствах и измерительной аппаратуре.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час.

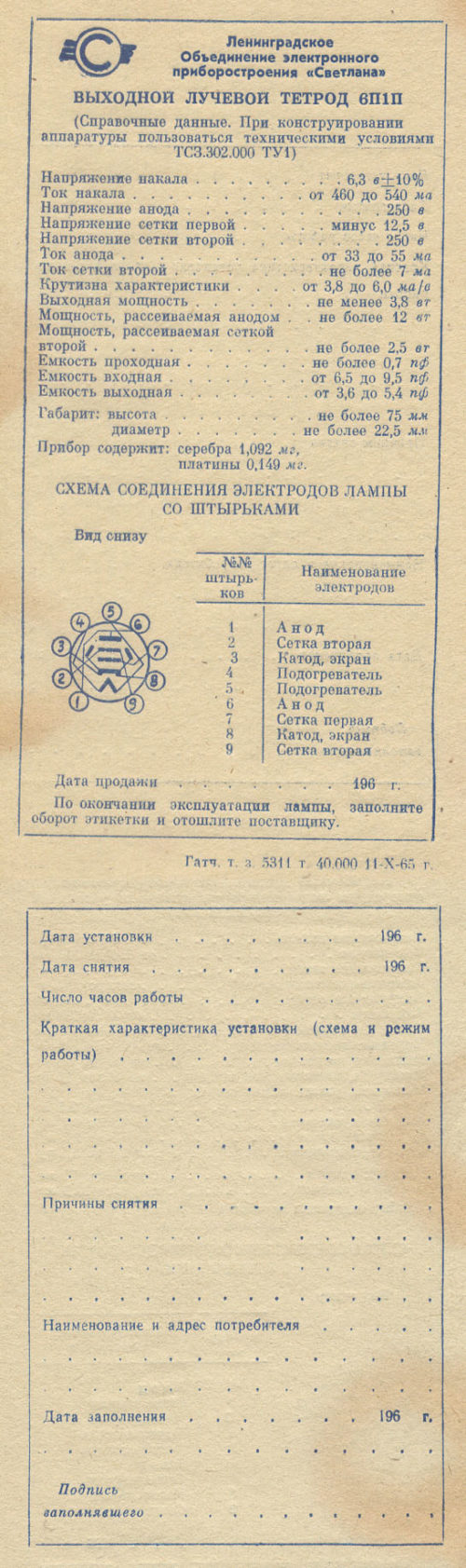

Цоколь штырьковый с пуговичным дном. Штырьков 9.
Междуэлектродные емкости, пФ
Входная 7,8. Выходная 5,7. Проходная 0,95.

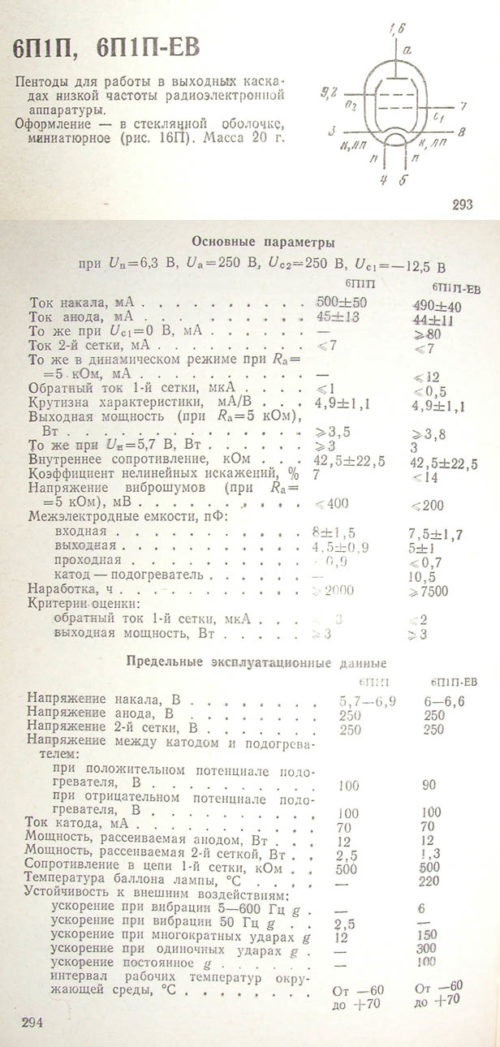

Номинальные электрические данные
| Напряжение накала, В | 6.3 |
| Напряжение на аноде, В | 250 |
| Напряжение на второй сетке, В | 250 |
| Напряжение смещения на первой сетке, В | -12.5 |
| Ток накала, мА | 450 +- 40 |
| Ток в цепи анода, мА | 45 +- 12 |
| Ток в цепи второй сетки, мА | 7 |
| Ток в цепи второй сетки при переменном напряжении на первой сетке 8.8 В и сопротивлении нагрузки в цепи анода 5000 Ом, мА | 12 |
| Крутизна характеристики, мА/В | 4.5 |
| Внутреннее сопротивление, кОм | 50 |
| Коэффициент нелинейных искажений при выходной мощности 3.8 Вт, % | 7 |
| Выходная мощность при переменном напряжении на первой сетке 8.8 В и сопротивлении нагрузки в цепи анода 5000 Ом, Вт | 3.8 |
| Выходная мощность при напряжении накала 5.7 В, Вт | не менее 2.5 |
| Оптимальное сопротивление анодной нагрузки, Ом | 3500 |
Предельно допустимые электрические величины
| Наибольшее напряжение накала, В | 7 |
| Наименьшее напряжение накала, В | 5.7 |
| Наибольшее напряжение на аноде, В | 250 |
| Наибольшее напряжение на второй сетке, В | 250 |
| Наибольшая мощность, рассеиваемая на аноде, Вт | 12 |
| Наибольшая мощность, рассеиваемая на второй сетке, Вт | 2.5 |
| Наибольший ток катода, мА | 70 |
| Наибольшее постоянное напряжение между катодом и подогревателем, В | 100 |
| Наибольший ток утечки между катодом и подогревателем, мкА | 40 |
| Наибольшее сопротивление в цепи первой сетки, кОм | 500 |
| Наибольшая выходная мощность в однотактном включении, Вт | 4.5 |
| Наибольшая выходная мощность в двухтактном включении, Вт | 11 |

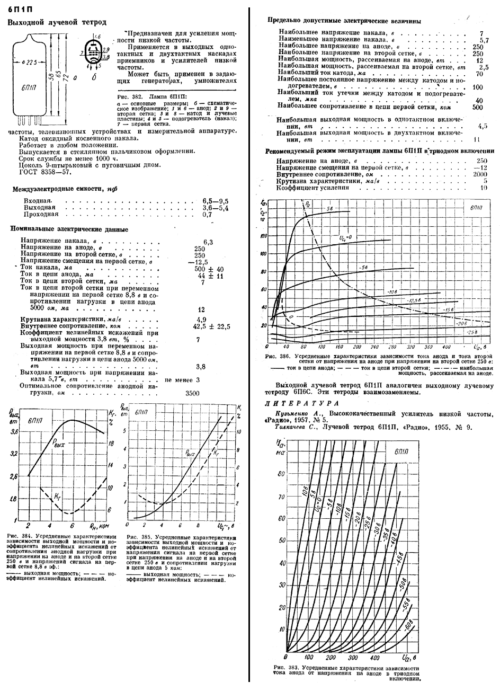

Характеристики зависимости токов анода и второй сетки от напряжения на аноде при напряжении на второй сетке 250 В
; ток в цепи второй сетки
; наибольшая мощность, рассеиваемая на аноде
.
Характеристики зависимости тока анода от напряжения на аноде в триодном включении
Рекомендуемый режим эксплуатации лампы 6П1П в триодном включении
| Напряжение на аноде, В | 250 |
| Напряжение смещения на первой сетке, В | -12 |
| Внутреннее сопротивление, Ом | 2000 |
| Крутизна характеристики, мА/В | 5 |
| Коэффициент усиления | 10 |
Выходной лучевой тетрод 6П1П аналогичен выходному лучевому тетроду 6П6С. Эти тетроды взаимозаменяемы.
Характеристики зависимости выходной мощности и коэффициента нелинейных искажений от сопротивления анодной нагрузки при напряжении на аноде и на второй сетке 250 В и напряжении сигнала на первой сетке 8.8 В
; коэффициент нелинейных искажений.
Характеристики зависимости выходной мощности и коэффициента нелинейных искажений от напряжения сигнала на первой сетке при напряжении на аноде и на второй сетке 250 В и сопротивлении нагрузки в цепи анода 5000 Ом
; коэффициент нелинейных искажений.| Производитель |
|---|
