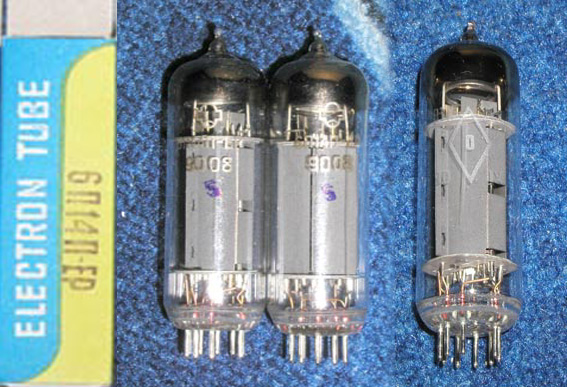

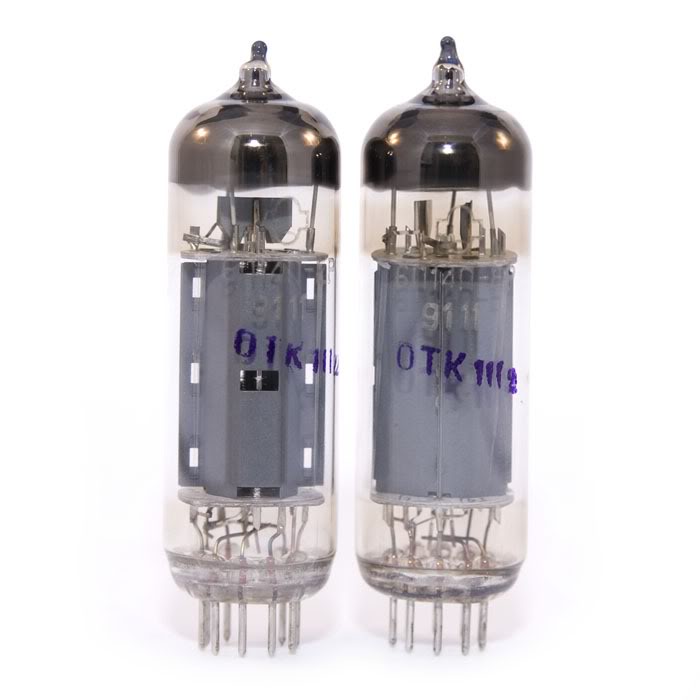

6П14П-ЕР



Выходной пентод

 Схема соединения электродов лампы 6П14П со штырьками: 1, 6 и 8 — свободные; 2 — первая сетка; 8 — катод и третья сетка; 4 и 5 — подогреватель (накал); 7 — анод; 9 — вторая сетка.

Основные размеры лампы 6П14П.



Общие данные

Выходной пентод 6П14П-ЕВ предназначен для усиления мощности низкой частоты.
Применяется в выходных однотактных и двухтактных схемах приемников и усилителей низкой частоты.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 9.



Междуэлектродные емкости, пФ

Входная 11. Выходная 7. Проходная не более 0,2.



Номинальные электрические данные



Напряжение накала, В	6.3
Напряжение на аноде, В	250
Напряжение на второй сетке, В	250
Сопротивление в цепи катода для автоматического смещения, Ом	120
Напряжение смещения на первой сетке, В	-6.5
Ток в цепи накала, мА	0.76
Ток в цепи анода, мА	48
Ток в цепи второй сетки, мА	не более 7
Крутизна характеристики, мА/В	11.3
Внутреннее сопротивление, кОм	около 30
Коэффициент усиления в триодном включении	20
Выходная мощность, Вт	5.1



Предельно допустимые электрические величины



Наибольшее напряжение накала, В	6.9
Наименьшее напряжение накала, В	5.7
Наибольшее напряжение на аноде, В	300
Наибольшее напряжение на второй сетке, В	250
Наибольшая мощность, рассеиваемая на аноде, Вт	12
Наибольшая мощность, рассеиваемая на второй сетке, Вт	2
Наибольший ток в цепи катода, мА	66
Наибольшее постоянное напряжение между катодом и подогревателем, В	100
Наибольшее сопротивление в цепи первой сетки, МОм	1



Характеристики зависимости токов анода и второй сетки от напряжения на аноде при напряжении на второй сетке 250 В

Ток в цепи анода; ток в цепи второй сетки; наибольшая мощность, рассеиваемая на аноде.

Характеристики зависимости выходной мощности, коэффициента нелинейных искажений, токов анода и второй сетки от эффективного напряжения на первой сетке при напряжении на аноде и на второй сетке 250 В, напряжении смещения 6 В и сопротивлении нагрузки 5200 Ом

Ток в цепи анода; ток в цепи второй сетки; выходная мощность; коэффициент нелинейных искажений.



Рекомендуемые режимы эксплуатации лампы 6П14П



Электрические величины	I	II	III	IV
Напряжение на аноде, В	250	250	250	250
Напряжение на второй сетке, В	250	250	250	250
Напряжение смещения на первой сетке, В	-6	-6	—	—
Сопротивление в цепи катода для автоматического смещения, Ом	—	—	120	120
Эффективное напряжение на первой сетке, В	3.4	4.2	3.4	4.2
Ток в цепи анода, мА	50	52	46	47
Ток в цепи второй сетки, мА	7.1	7.6	6.5	6.8
Сопротивление в цепи анода, кОм	5.2	4.0	5.2	4.0
Выходная мощность, Вт	4.5	5.7	4.2	54
Коэффициент нелинейных искажений, %	6.5	10	8	10.7





Схема применения лампы 6П14П в однотактном каскаде усилителя низкой частоты на сопротивлениях

Применение лампы 6П14П в сочетании с лампой 6ЖЗП дает хорошие результаты. Частотная характеристика в этом случае имеет пределы от 40 до 8000 Гц с подъемами на частотах 70 и 7000 Гц. Выходная мощность при напряжении на аноде 300 В и на экранной сетке 275 В имеет величину порядка 5 Вт. Большое усиление схемы позволяет исключить из цепи катода шунтирующий конденсатор, чем дополнительно вводится отрицательная обратная связь по току. За счет малого падения напряжения на катодном сопротивлении лампы 6П14П (всего 6 В) это сопротивление можно применять мощностью 0.5 Вт.

 Выходной трансформатор имеет следующие данные: обмотка 1 — 2500 витков провода ПЭ 0.16 мм; обмотка II — 41 виток провода ПШД 1.2 мм. Железо сечением 6.25 см².



Схема применения лампы 6П14П в двухтактном каскаде усилителя низкой частоты

Выходная мощность данного усилителя при коэффициенте 1.5% равна 12 Вт.

Выходной трансформатор имеет следующие данные: обмотка I — 150 х 2 витков провода ПЭ 0.16 мм; обмотка II — 140 витков провода ПЭ 0.7 мм для нагрузки в 16 Ом. Железо сечением 6.25 см².
