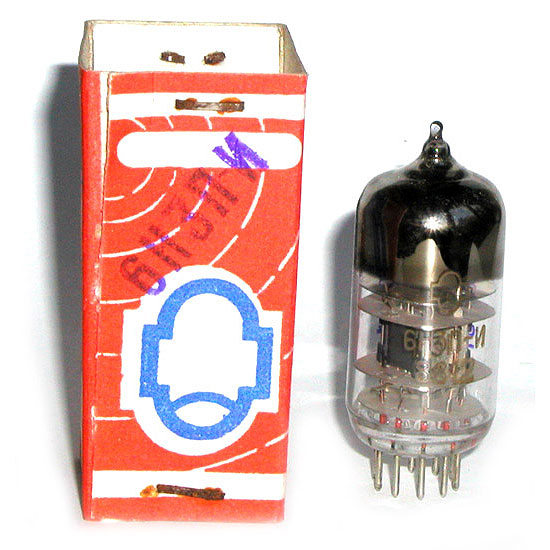

Триод 6Н3П-И Предназначен для усиления напряжения и генерирования колебаний низкой частоты
6Н3П-И
Двойной триод
| S | Ri | Rа | Pа | Pвых |
| 4.9 | 7.5 | — | 1.5 | — |
(двойной триод с отдельными катодами)

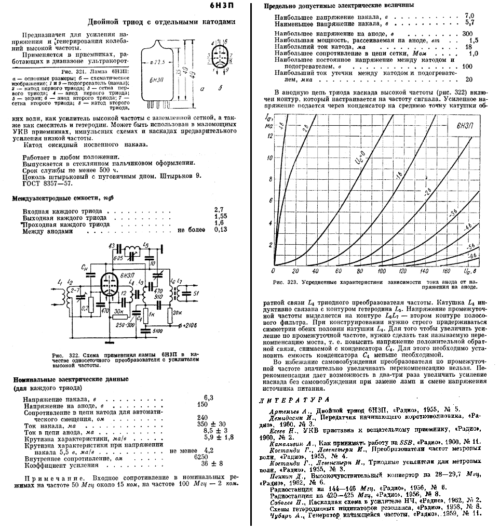

Основные размеры лампы 6Н3П.
Общие данные
Триод 6Н3П предназначен для усиления напряжения и генерирования колебаний низкой частоты в импульсном режиме.
Применяется в приемниках, работающих в диапазоне ультракоротких волн, как усилитель высокой частоты с заземленной сеткой, а также как смеситель и гетеродин. Может быть использован в маломощных УКВ приемниках, импульсных схемах и каскадах предварительного усиления низкой частоты.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 9.
Междуэлектродные емкости, пФ
Входная каждого триода 2,5. Выходная каждого триода 1,4. Проходная каждого триода 1,3. Между анодами не более 0,15.
Номинальные электрические данные (для каждого триода)
| Напряжение накала, В | 6.3 |
| Напряжение на аноде, В | 150 |
| Сопротивление в цепи катода для автоматического смещения, Ом | 240 |
| Ток накала, мА | 350+-30 |
| Ток в цепи анода, мА | 7.7 |
| Крутизна характеристики, мА/В | 4.9 |
| Крутизна характеристики при напряжении накала 5.7 В, мА/В | не менее 4.2 |
| Внутреннее сопротивление, Ом | 6250 |
| Коэффициент усиления | 37 |
Примечание. Входное сопротивление в номинальных режимах на частоте 50 МГц около 8 кОм, на частоте 100 МГц — 2 кОм.
Предельно допустимые электрические величины (для каждого триода)
| Наибольшее напряжение накала, В | 7.0 |
| Наименьшее напряжение накала, В | 5.7 |
| Наибольшее напряжение на аноде, В | 300 |
| Наибольшая мощность, рассеиваемая на аноде, Вт | 1.5 |
| Наибольший ток катода, мА | 18 |
| Наибольшее постоянное напряжение между катодом и подогревателем, В | 100 |
| Наибольший ток утечки между катодом и подогревателем, мкА | 20 |
| Наибольшее сопротивление в цепи сетки, МОм. | 1.0 |

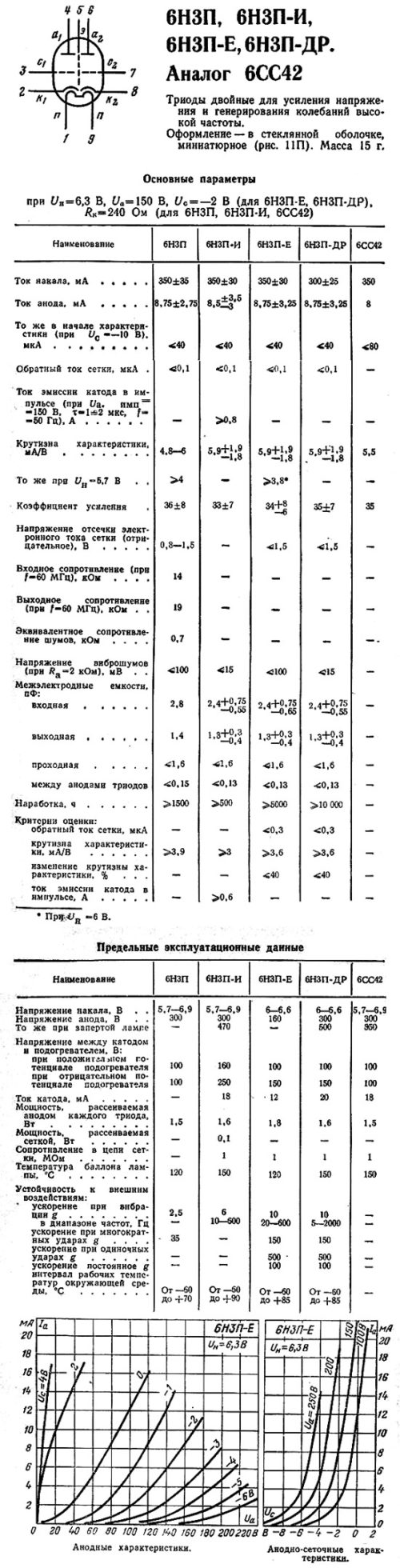

Характеристики зависимости тока анода от напряжения на аноде
