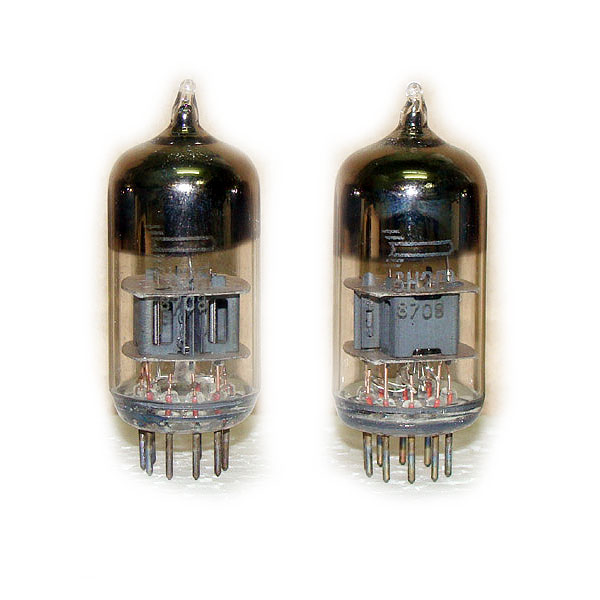

Триод 6Н2П Предназначен для усиления напряжения низкой частоты.
6Н2П
Двойной триод
| S | Ri | Rа | Pа | Pвых |
| 2 | 50 | 10 | 1 | — |
(двойной триод с отдельными катодами)
Основные размеры лампы 6Н2П.
Общие данные
Триод 6Н2П предназначен для усиления напряжения низкой частоты.
Применяется в каскадах предварительного усиления на сопротивлениях.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 9.
Междуэлектродные емкости, пФ
Входная каждого триода 2,95+-0,45. Выходная первого триода 2,9+-0,7. Выходная второго триода 3,1+-0,7. Проходная каждого триода 0,7+-0,1. Между анодами не более 0,3.
Номинальные электрические данные (для каждого триода)
| Напряжение накала, В | 6.3 |
| Напряжение на аноде, В | 250 |
| Напряжение смещения на первой сетке, В | -1,5 |
| Ток накала, мА | 345+-25 |
| Ток в цепи анода, мА | 2.3+-0.9 |
| Крутизна характеристики, мА/В | 2+-0.5 |
| Крутизна характеристики при напряжении накала 5.7 В, мА/В | не менее 1.3 |
| Внутреннее сопротивление, кОм | 50 |
| Коэффициент усиления | 97.5+-17.5 |
Предельно допустимые электрические величины (для каждого триода)
| Наибольшее напряжение накала, В | 7.0 |
| Наименьшее напряжение накала, В | 5.7 |
| Наибольшее напряжение на аноде, В | 300 |
| Наибольшая мощность, рассеиваемая на аноде, Вт | 1.0 |
| Наибольшее постоянное напряжение между катодом и подогревателем, В | 100 |
| Наибольший ток в цепи катода, мА | 10 |
| Наибольший ток утечки между катодом и подогревателем, мкА | 15 |
| Наибольшее сопротивление в цепи сетки, МОм. | 0.5 |
Лампа 6Н2П является аналогом лампы 6Н9С. Обе лампы взаимозаменяемы. Схемы применения ламп 6Н2П и 6Н9С одинаковы.
Характеристики зависимости токов анода и сетки от напряжения на аноде
Динамические характеристики зависимости тока анода от напряжения на сетке и сопротивления нагрузки в цепи анода при напряжении источника анодного питания 250 В.
