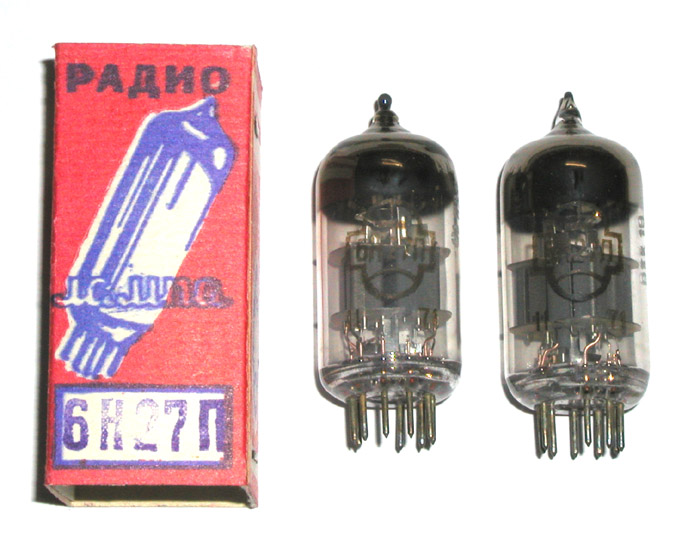

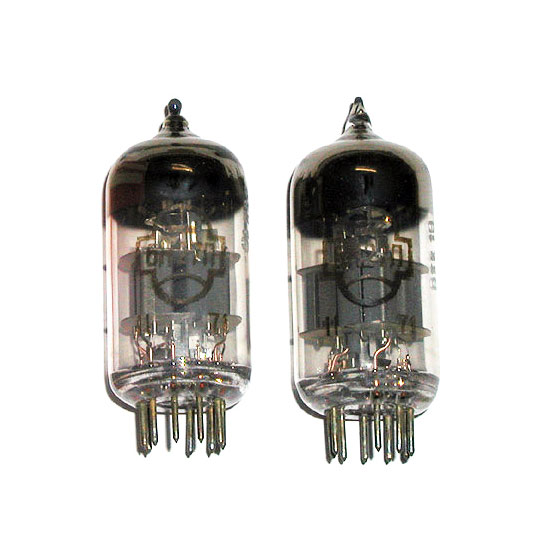

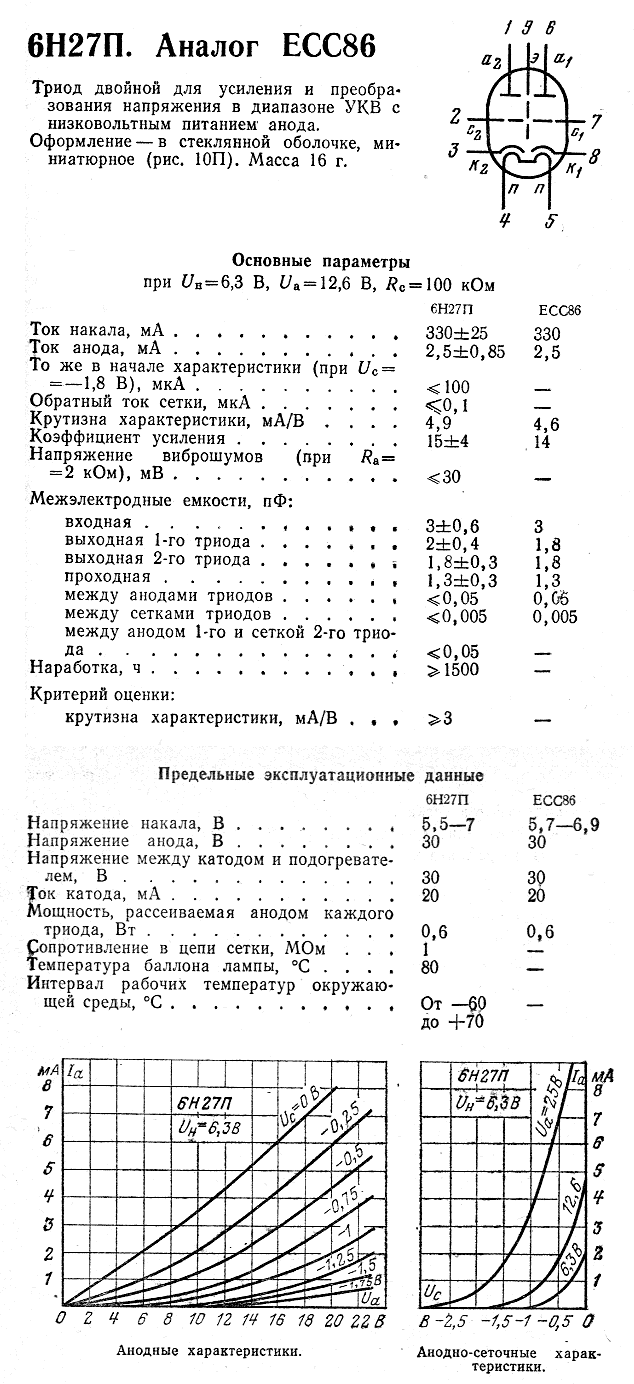

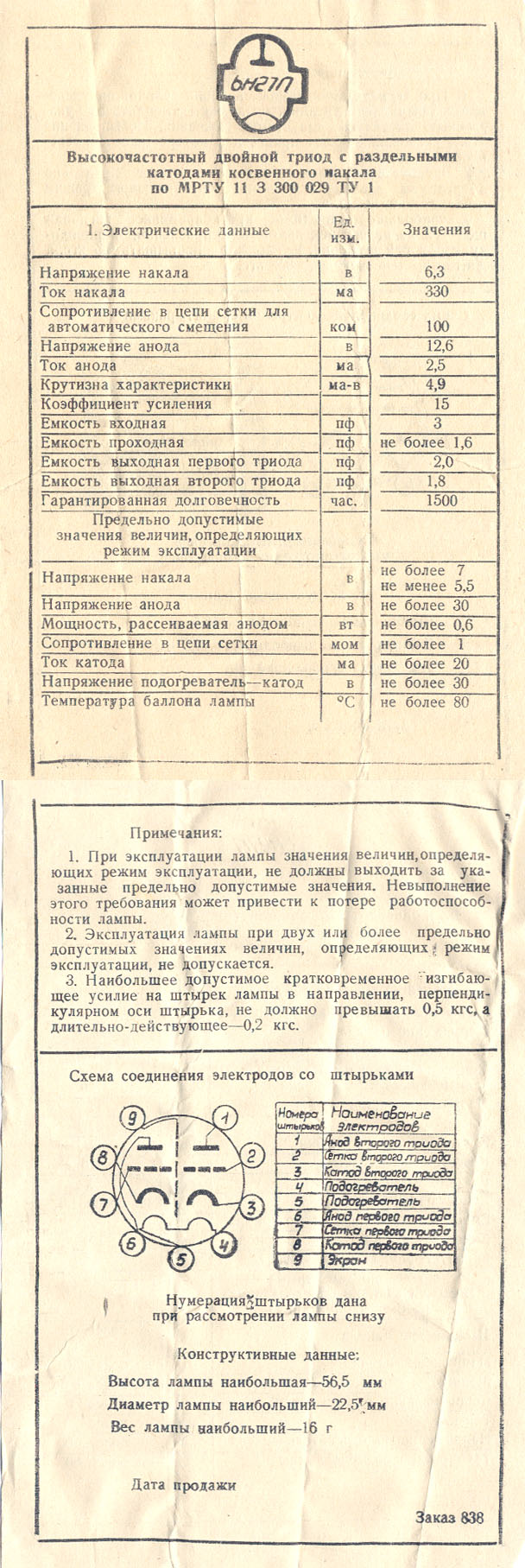

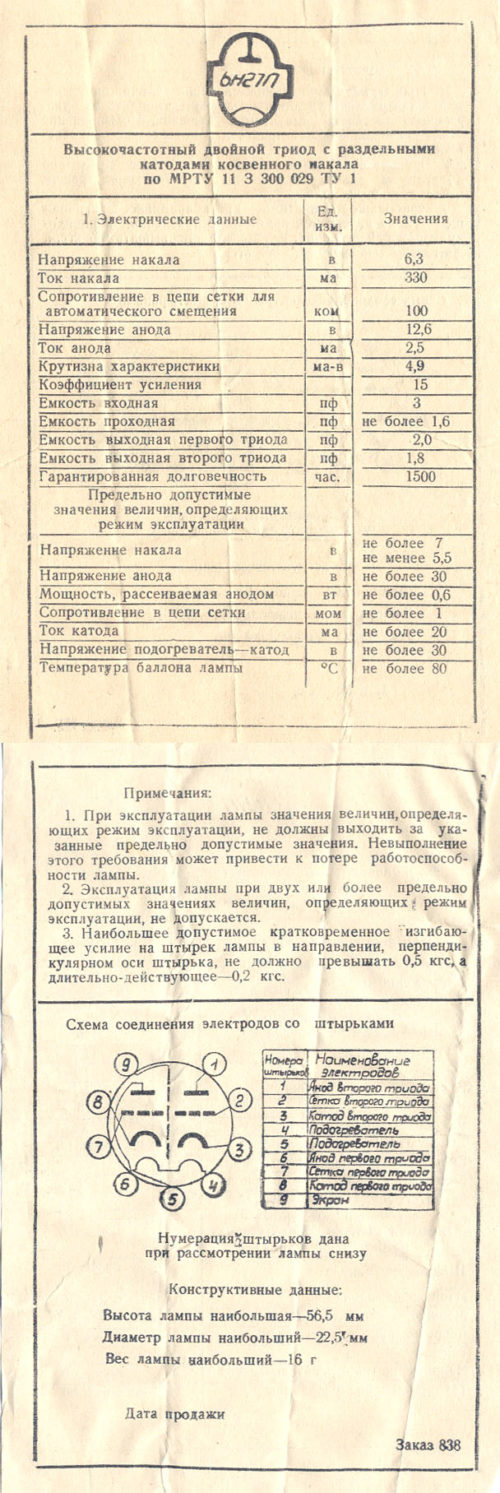

6Н27П

высокочастотный двойной триод

Назначение: преобразование, усиление и генерирования напряжения высокой
частоты в устройствах с низковольтным питанием анодно-экранных цепей.

 Обозначения:а₁ — анод первого триода, а₂ — анод второго триода, с₁ — сетка первого триода, с₂ — сетка второго триода, к₁ — катод первого триода, к₂ — катод второго триода, э — экран, п — подогреватель катода.

Основные данные
Напряжение накала 6,3 ± 0,7 В
Ток накала 330 мА
Напряжение анода предельное (постоянное) 30 В
Ток катода предельный 20 мА
Мощность, рассеиваемая анодом, предельная 0,6 Вт
Напряжение между катодом и подогревателем предельное
(постоянное)
30 В
Сопротивление в цепи сетки предельное 1 МОм
Емкость входная каждого триода 3 пФ
Емкость выходная первого триода 2 пФ
Емкость выходная второго триода 1,8 пФ
Емкость проходная каждого триода 1,3 пФ
Емкость между сетками 0,005 пФ
Емкость анод одного триода — сетка другого триода 0,005 пФ
Емкость между анодами 0,05 пФ
Рекомендуемые режимы усиления высокой частоты
Режим 1 Режим 2 Режим 3
Напряжение анода (постоянное), В 6,3 12,6 25
Ток анода каждого триода, мА 0,9 2,6 8
Напряжение сетки (постоянное), В 0 0 0
Крутизна характеристики каждого триода, мА/В 2,8 4,9 8
Коэффициент усиления каждого триода 13 15 16
Сопротивление в цепы сетки для автоматического
смещения, кОм 100 100 100
Рекомендуемые режимы преобразования частоты
Режим 1 Режим 2 Режим 3
Напряжение анода (постоянное), В 6,3 12,6 25
Ток анода каждого триода, мА 0,47 1,25 3,8
Напряжение сетки (действующее значение), В 0,7 1,0 1,4
Крутизна преобразования каждого триода, мА/В 0,8 1,38 1,95
Внутреннее сопротивление каждого триода, кОм 10 7,5 5,0
Сопротивление в цепи сетки, кОм 220 220 220
Рекомендуемые режимы каскодного усиления
Режим 1 Режим 2
Напряжение анода (постоянное), В 12,6 25
Ток анода, мА 0,95 2,1
Напряжение сетки второго триода (постоянное), В 6,3 12,6
Ток сетки второго триода, мкА 6 4
Крутизна характеристики, мА/В 2,8 4,8
Входное сопротивление на частоте 60 МГц, кОм 5,7 4,8
Эквивалентное сопротивление внутриламповых шумов, кОм 1 0,65
Сопротивление в цепи сетки первого триода, кОм 100 100
Оформление — стеклянное миниатюрное
Масса 16 г
