6Д13Д

Сверхвысокочастотный диод

 Обозначения:А — верхний вывод анода, К — верхний вывод катода, п — подогреватель катода.



Диоды 6Д13Д сверхвысокочастотные для детектирования и выпрямления в схемах электронных вольтметров и других радиотехнических устройствах в сантиметровом диапазоне.

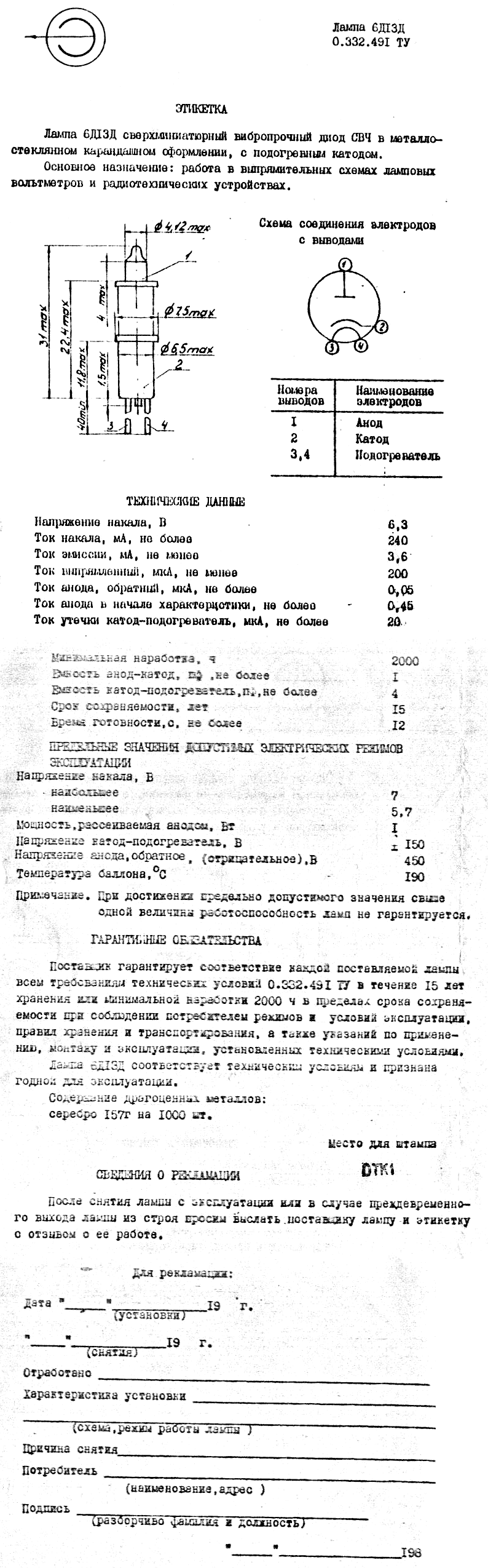

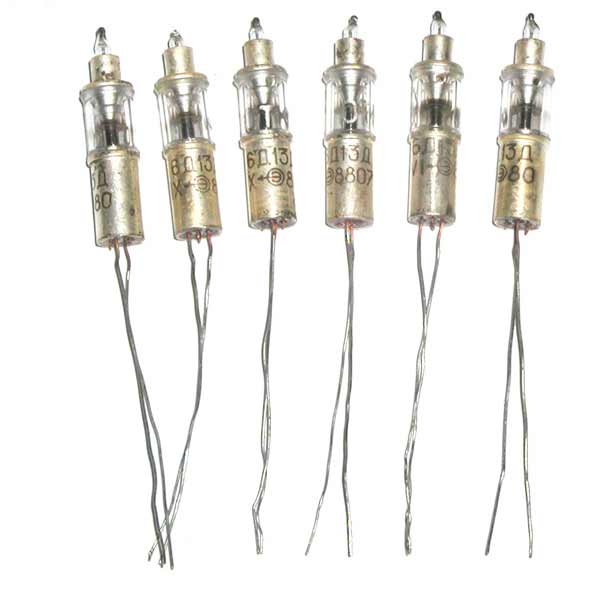

Оформление — в металлостекляиной оболочке, сверхминиатюрное.
Масса 4 г.

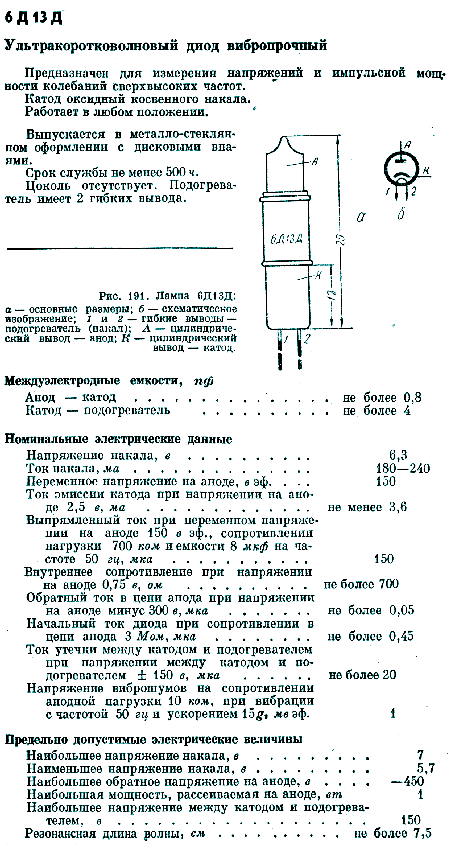

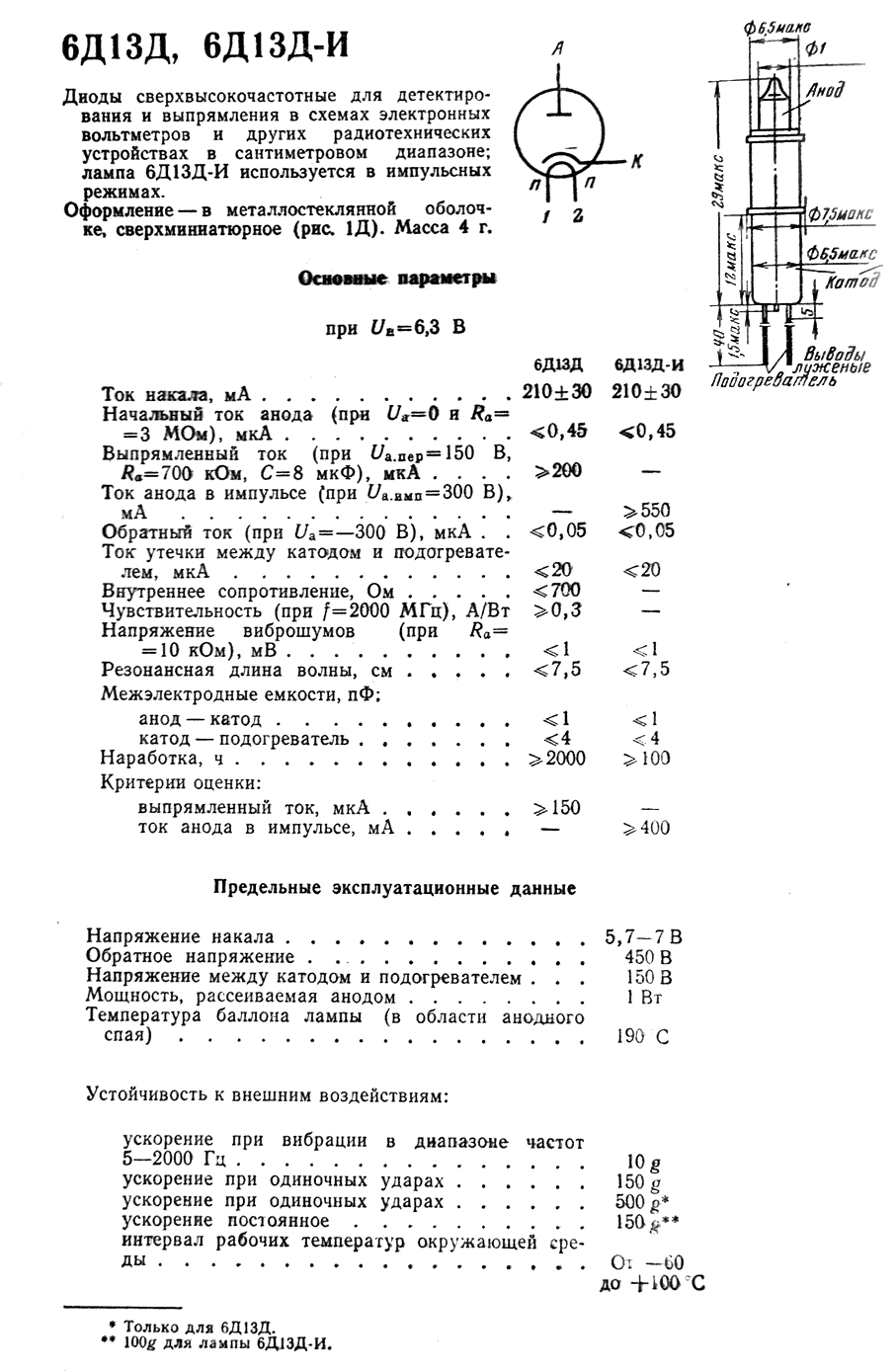

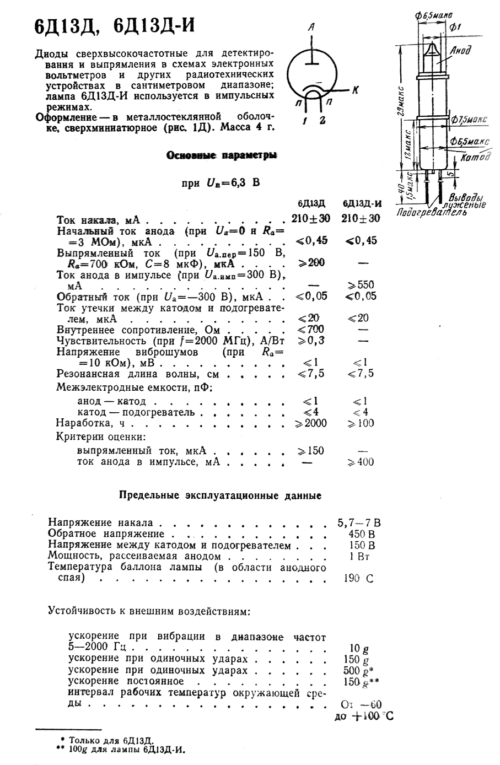

Основные технические характеристики 6Д13Д:
Номинальные электрические данные:
• Ток накала, мА …… 210 ±30
• Начальный ток анода, мкА …… не более 0,45
• Выпрямленный ток, мкА …… не менее 200
• Обратный ток катода, мкА …… не более 0,05
• Ток утечки между катодом и подогревателем, мкА …… не более 20
• Напряжение виброшумов, мВ ….. не более 1
• Резонансная длина волны, см: ….. не более 7,5
• Межэлектродные емкости, пФ:
— анод-катод ….. не более 1
— катод-подогреватель ….. не более 4

Предельно допустимые электрические величины:
• Напряжение накала, В …… 5,7-7,0
• Обратное напряжение, В …… 450
• Напряжение катод-подогреватель, В ….. 150
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 1
• Температура баллона лампы, С …… 190
• Интервал рабочих температур, С …… от -60 до +100
