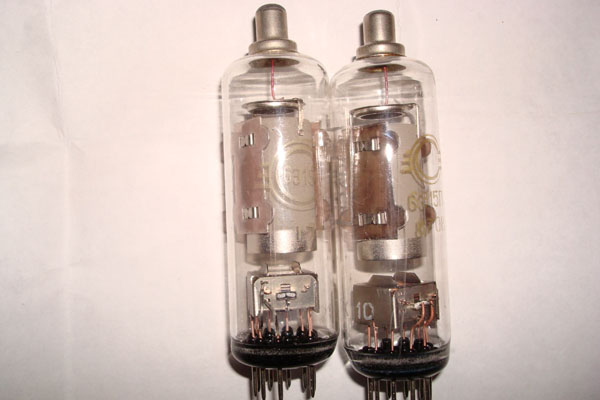

6Э15П

Тетрод

 Обозначения:А — верхний вывод анода, с₁ — сетка первая, с₂ — сетка вторая, к — катод, э — экран, п — подогреватель катода.

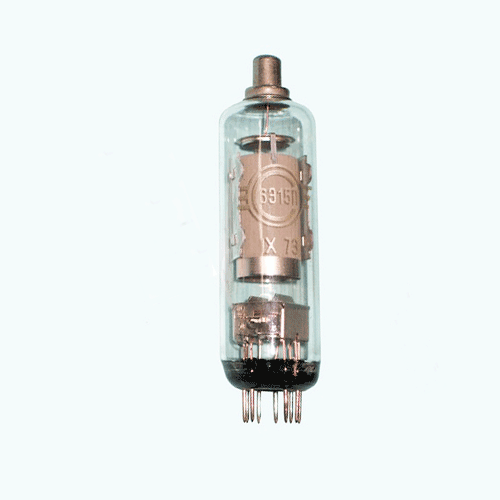

Высокочастотный тетрод.
Предназначен для работы в качестве регулирующего элемента в электронных высоковольтных стабилизаторах напряжения.
Долговечность не менее 1500 ч.
Масса не более 30 г.
Раположение штырьков РШ8.

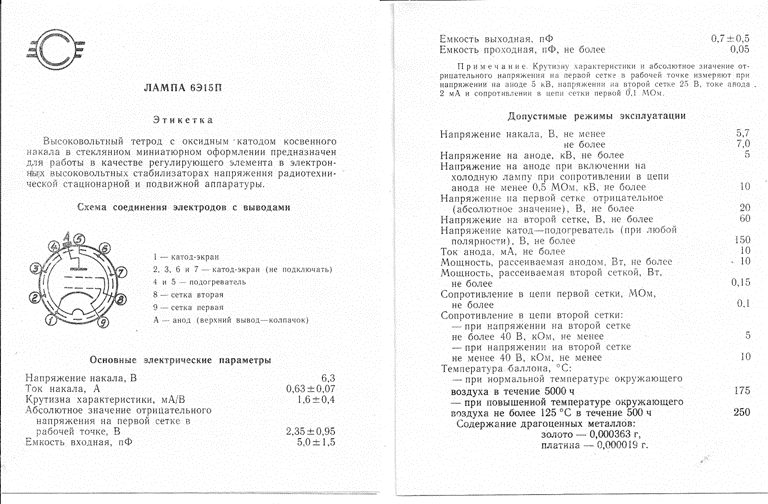

Основные технические характеристики 6Э15П:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0,6
• Ток накала, мА …… 600 ±100
• Напряжение на аноде, В …… 5000
• Напряжение на второй сетке, В …… 25
• Напряжение на первой сетке, В …… -2,35
• Ток в цепи анода, мА …… 2
• Ток в цепи второй сетки, мА …… не более 0,075
• Крутизна характеристики, мА/В …… 1,6 ±0,4
• Коэффициент усиления …… 2350
• Ток первой сетки обратный, мкА …… 1

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 5000
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 10
• Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 0,15
• Наибольший ток в цепи анода, мА …… 10
• Наибольшее напряжение на аноде при запертой лампе, В ……. 10000
• Наибольшее напряжение на второй сетке, В ……. 60
• Наибольшее напряжение на первой сетке, В ……. -20
• Наибольшее напряжение катод-подогреватель, В ….. 150
• Наибольшее сопротивление в цепи первой сетки, мОм …… 0,1
