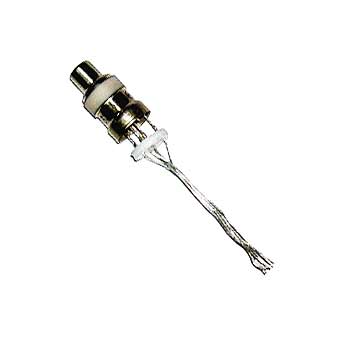

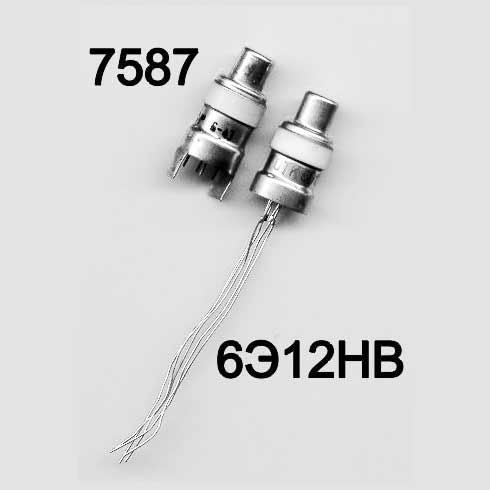

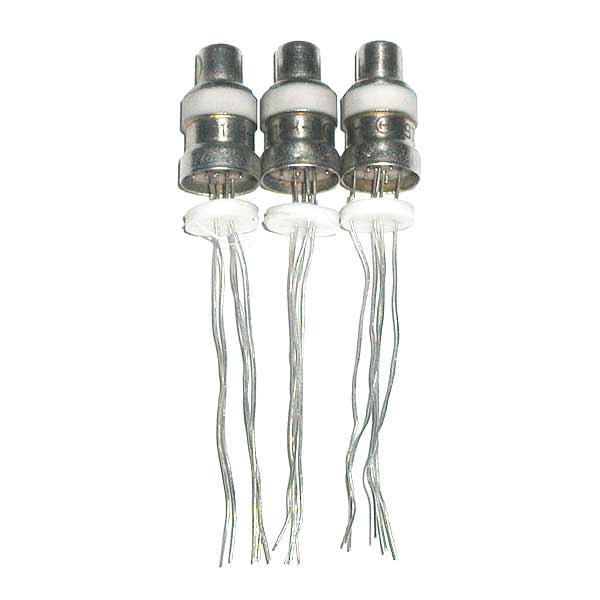

6Э12Н

Тетрод

 Обозначения:А — верхний вывод анода, с₁ — сетка первая, с₂ — сетка вторая, к — катод, п — подогреватель катода.

Высокочастотный тетрод повышенной надежности и механической прочности.
Предназначен для усиления напряжения мощности высокой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Долговечность не менее 5000 ч.
Масса не более 4 г.

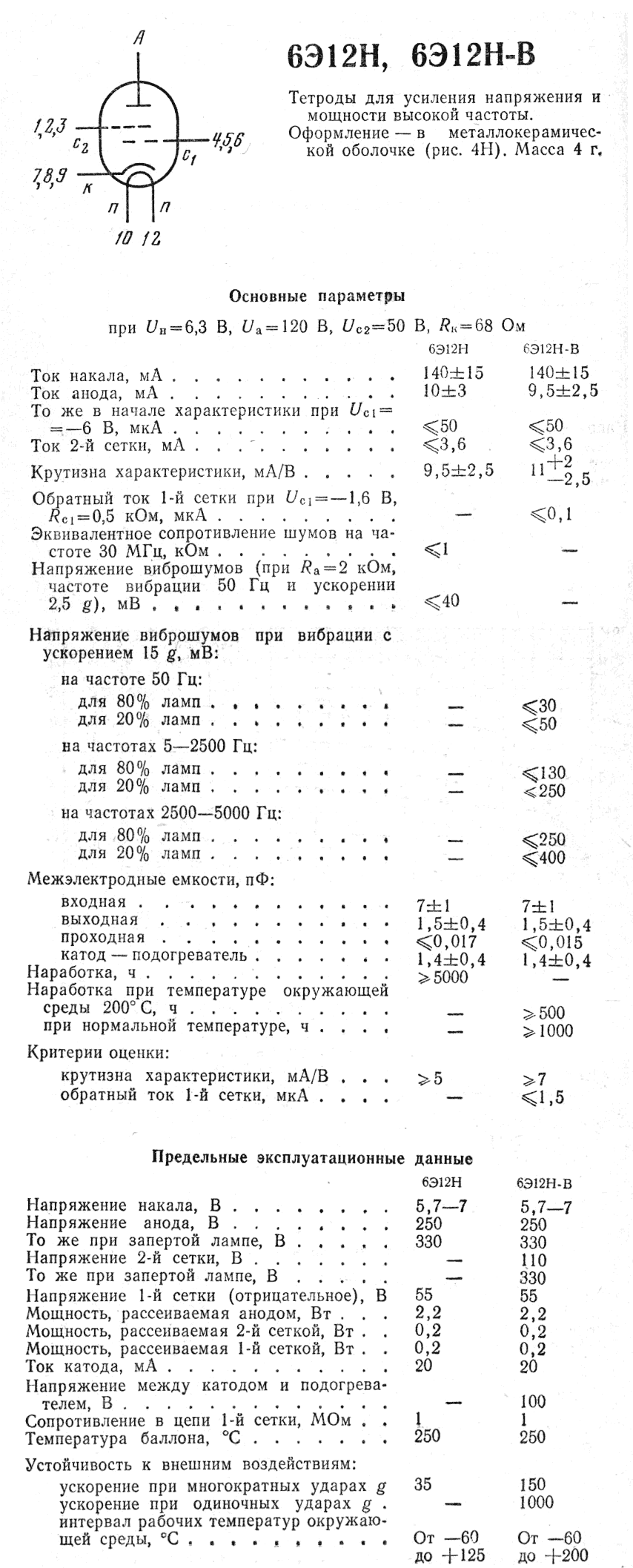

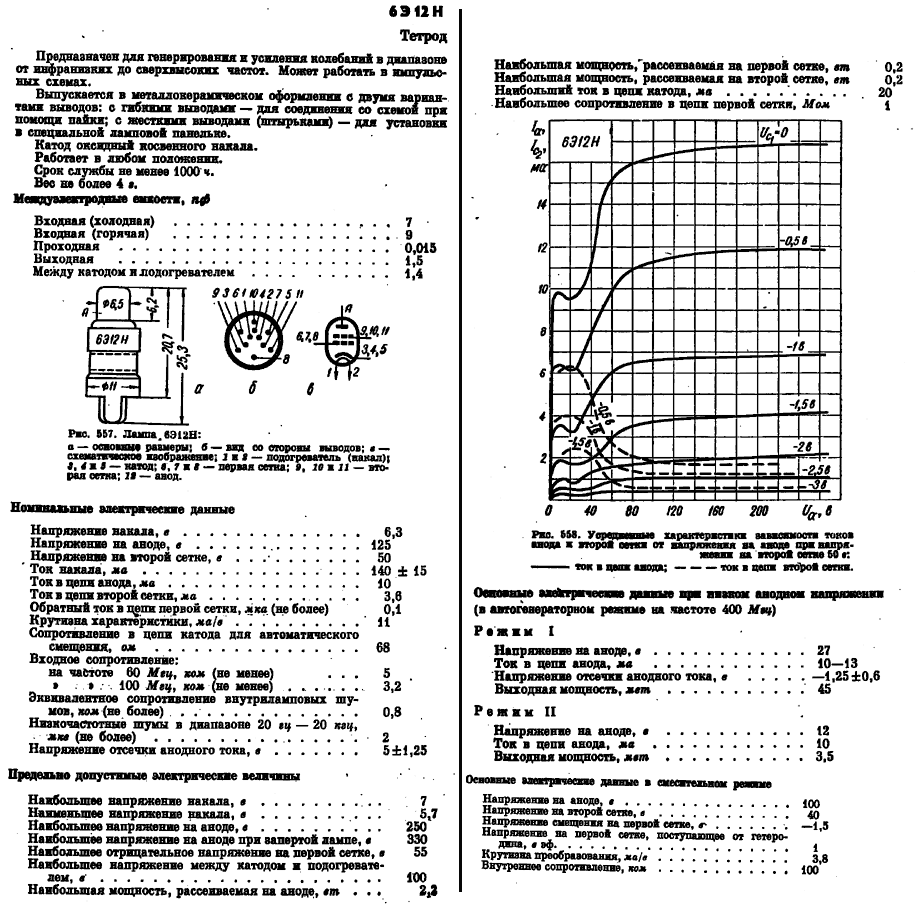

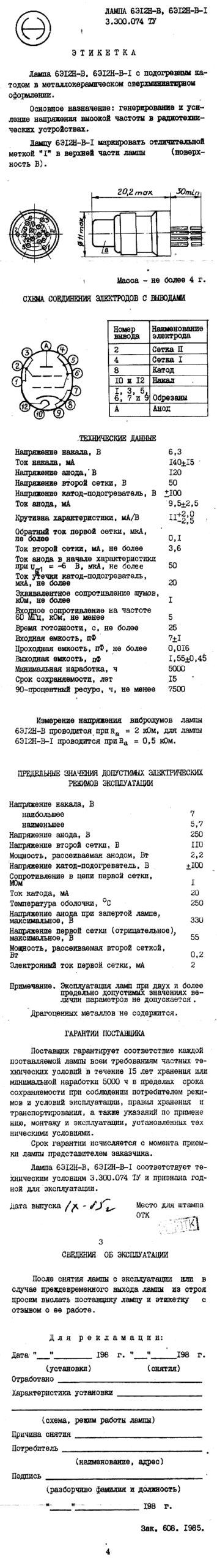

Основные технические характеристики 6Э12Н-В:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0,6
• Ток накала, мА …… 140 ±15
• Напряжение на аноде, В …… 120
• Напряжение на второй сетке, В …… 50
• Сопротивление в цепи катода, Ом …… 68
• Ток в цепи анода, мА …… 10 ±3
• Ток в цепи второй сетки, мА …… не более 3,6
• Крутизна характеристики, мА/В …… 9,5
• Входное сопротивление, кОм ….. 5
• Эквивалентное сопротивление шумов, Ом ….. 800

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 250
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 2,2
• Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 0,2
• Наибольший ток в цепи катода, мА …… 20
• Наибольшее напряжение на аноде при запертой лампе, В ……. 330
• Наибольшее напряжение на второй сетке при запертой лампе, В ……. 330
• Напряжение в цепи сетки отрицательное, В …… -55
• Наибольшее сопротивление в цепи первой сетки, мОм …… 1
