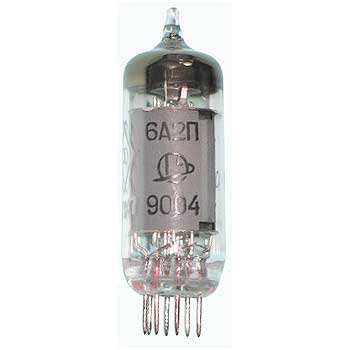

6А2П

Гептод-преобразователь

Назначение: преобразование частоты.

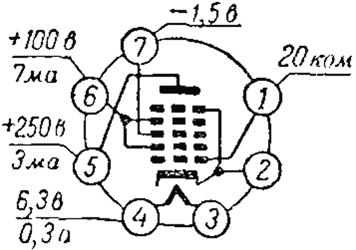

Схема соединений электродов с внешними

выводами лампы 6А2П.

1 — сетка первая;

2 — катод и сетка пятая;

3 — подогреватель;

4 — подогреватель;

5 — анод;

6 — сетки вторая и четвертая;

7 — сетка третья.

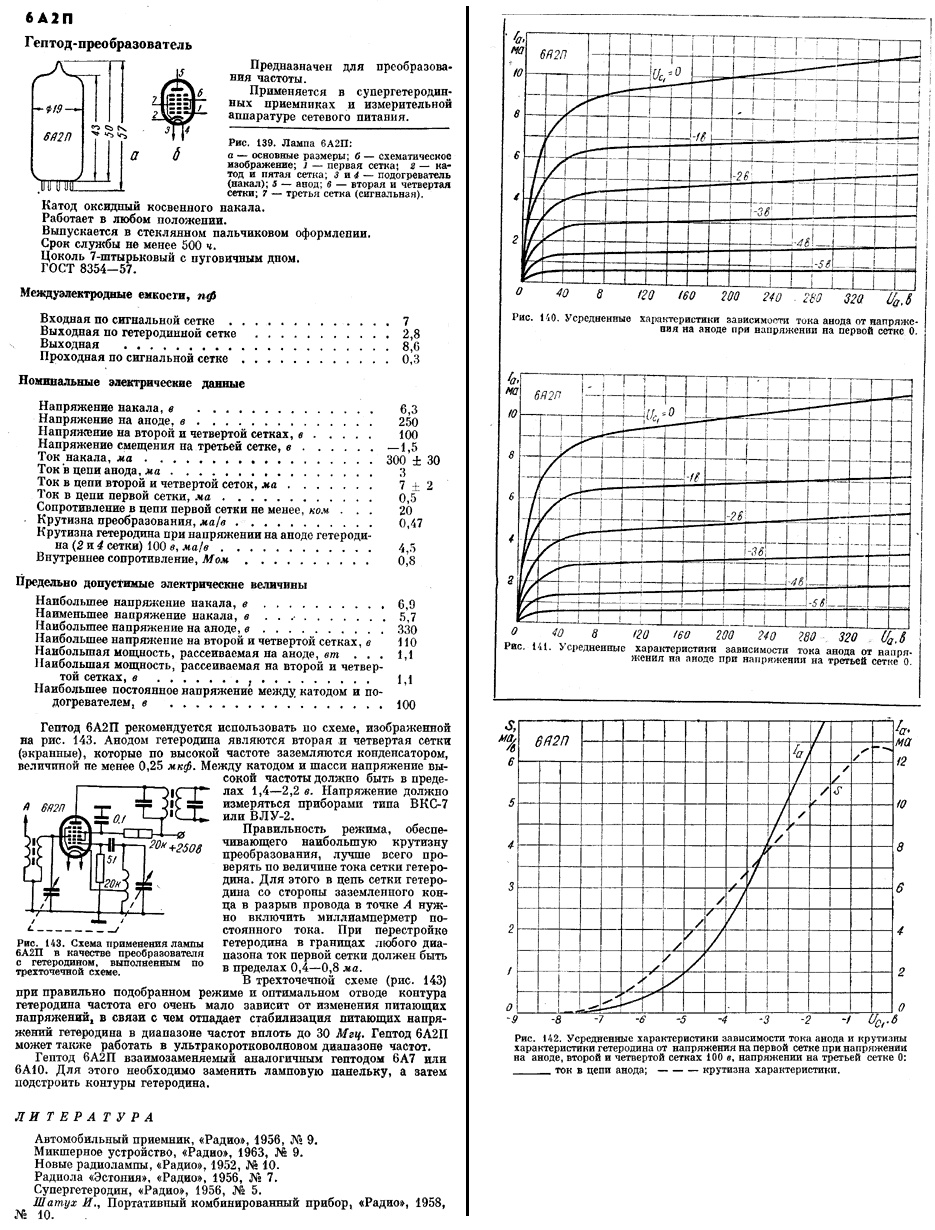

Основные данные

Напряжение накала 6,3 ± 0,6 В

Ток накала 300 ± 25 мА

Напряжение анода номинальное (постоянное) 250 В

Напряжение анода предельное (постоянное) 330 В

Ток анода (прим 1) 3 ± 1 мА

Ток катода предельный 14 мА

Ток сетки первой предельный 0,5 мА

Напряжение сеток второй и четвертой номинальное

(постоянное) 100 В

Напряжение сеток второй и четвертой предельное (постоянное) 110 В

Ток сеток второй и четвертой (прим 1) 7 ± 2,1 мА

Напряжение сетки третьей номинальное (постоянное) Минус 1,5 В

Напряжение сетки третьей предельное (постоянное) Минус 50 В

Напряжение между катодом и подогревателем предельное

(постоянное) 100 В

Мощность, рассеиваемая анодом, предельная 1,1 Вт

Мощность, рассеиваемая сетками второй и четвертой,

предельная 1,1 Вт

Крутизна преобразования (прим 1, 2) 0,3 мА/В

Крутизна преобразования в начале характеристики (при

напряжении сетки третьей минус 35 В) (прим 1, 2) От 0,5 до 25 мкА/В

Крутизна характеристики гетеродина (триода) (прим 3) 4,5 мА/В

Эквивалентное сопротивление внутриламповых шумов 25 кОм

Внутреннее сопротивление 0,8 МОм

Емкость входная (по сетке первой) 2,6 — 3,6 пФ

Емкость входная (по сетке третьей) 8 пФ

Емкость выходная 8 — 10,5 пФ

Емкость проходная 0,35 пФ

Оформление — стеклянное миниатюрное

Масса 12 г

Прим 1. При переменном напряжении сетки первой, соответствующем току сетки

первой 0,5 мА, и сопротивлении в цепи сетки первой 20 кОм.

Прим 2. При напряжении сетки третьей 0,7 В (действующее значение).

Прим 3. При напряжении анода 100 В и напряжениях сеток первой и третьей, равных

нулю.

Источники:

1) Ю.Л. Голубев, Т.В. Жукова «Электровакуумные приборы», «Энергия», Москва,

1969, 296 стр.
