КЕНОТРОН 5Ц4С

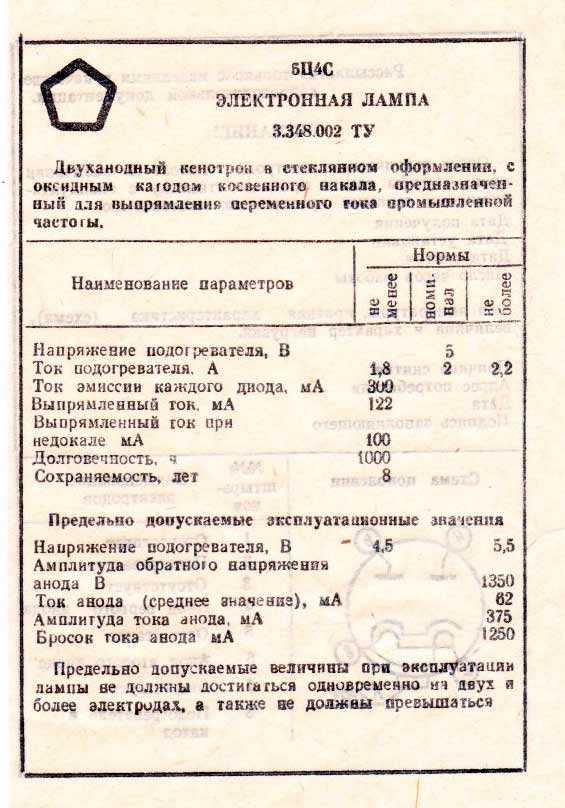

Двуханодный кенотрон в стеклянном оформлении, с оксидным катодом косвенного накала, предназначен для выпрямления переменного тока промышленной частоты.

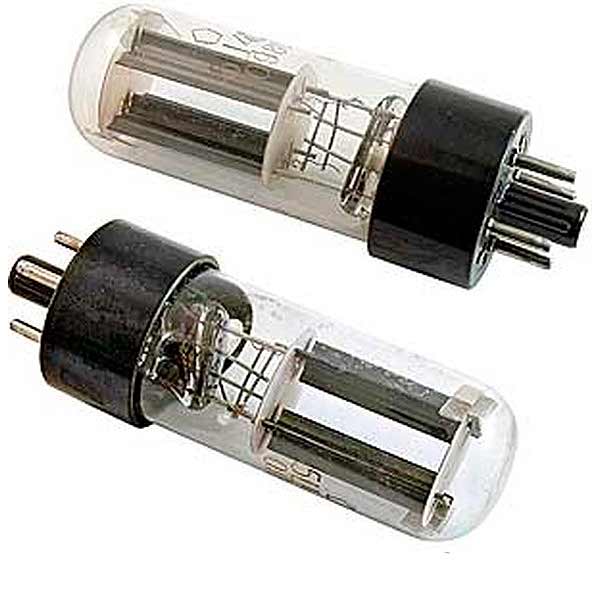

КЕНОТРОН 5Ц4С

Двуханодный кенотрон в стеклянном оформлении, с оксидным катодом косвенного накала, предназначен для выпрямления переменного тока промышленной частоты.

Применяется в выпрямительных устройствах различной радиоаппаратуры. Может быть использован в выпрямителях для выпрямления переменного напряжения до 400 Гц.
Катод оксидный косвенного накала.
Работает в любом положении.
Срок службы не менее 500 час.

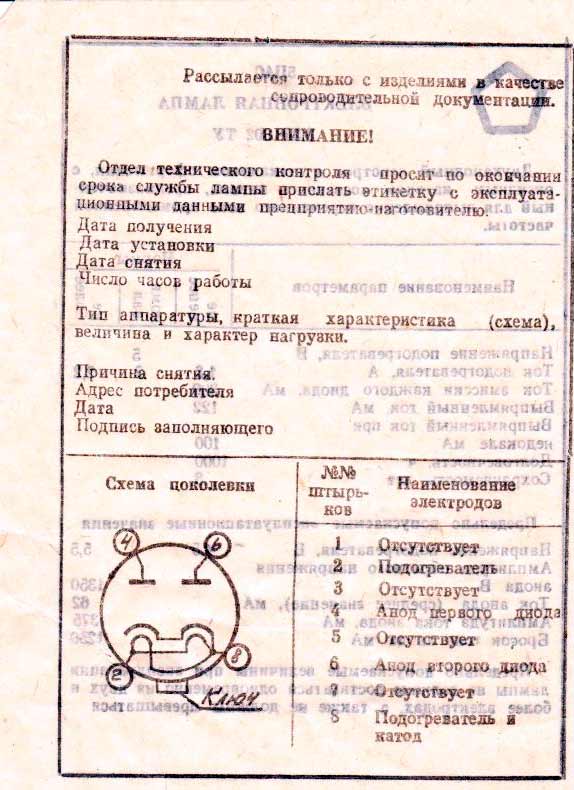

Цоколь октальный с ключом. Штырьков 4.



Номинальные электрические данные



Напряжение накала, В5
Переменное эффективное напряжение вторичной обмотки трансформатора, В2 х 500
Сопротивление в цепи анода, Ом4700
Емкость фильтра, мкФ5
Ток накала, А2
Выпрямленный ток, мА122
Выпрямленный ток при напряжении накала 4.5 В, мА100



Предельно допустимые электрические величины



Наибольшее напряжение накала, В5.5
Наименьшее напряжение накала, В4.5
Наибольшая амплитуда обратного напряжения анода, В1350
Наибольшее среднее значение выпрямленного тока, мА125
Наибольшая амплитуда тока анода, мА375



Схемы использования кенотрона 5Ц4С аналогичны схемам использования кенотрона 5ЦЗС.

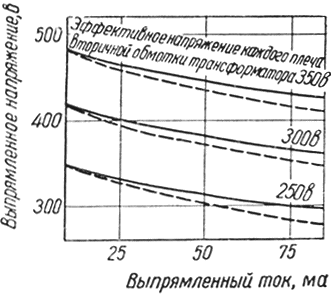

Характеристики зависимости выпрямленного напряжения от выпрямленного тока

Характеристики зависимости выпрямленного напряжения от выпрямленного тока при сопротивлении каждого плеча вторичной обмотки трансформатора 30 Ом и фильтре с емкостным входом

Емкость фильтра 8 мкФ; емкость фильтра 4 мкФ.
