ПМТ-4М

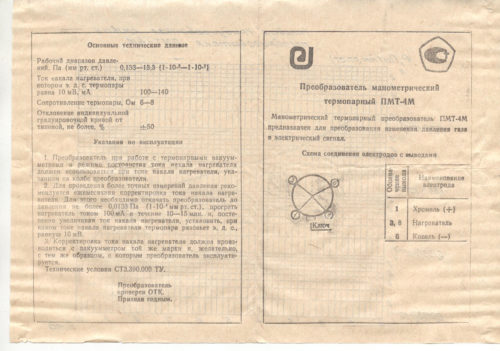

скачать паспорт в формате PDF (новый логотип) PMT-4M (new).pdf

скачать паспорт в формате PDF (старый логотип) PMT-4M(old).pdf

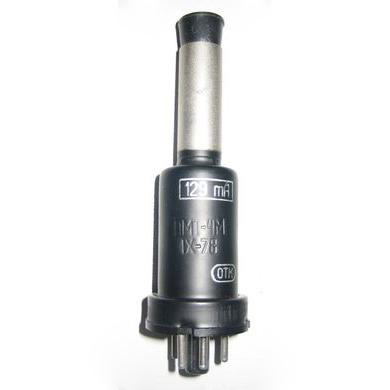

Манометрический термопарный преобразователь ПМТ-4М предназначен для преобразования сигнала давления газа в электрический сигнал, в заданном диапазоне давления. Благодаря металлическому корпусу, ПМТ-4М (преобразователь манометрический термопарный) имеет ряд преимуществ перед ПМТ-2. К вакуумному объёму присоединяется либо при помощи грибкового (компрессионного) соединения, либо при помощи сварки.

Манометрический преобразователь (лампа ПМТ 4М) может использоваться с широким спектром старых отечественных вакуумметров: ВТ-2, ВТ-3, ВИТ-1, ВИТ-2, ВИТ-3, в тоже время его использование поддерживается новыми разработками, например Вакуумметр Мерадат-ВИТ19ИТ1

Технические характеристики ПМТ-4М

• Рабочий диапазон давлений: 5х10^-1 — 1х10^-4 Торр (66.660 – 0.01333 Па)
• Диапазон изменения эдс термопары: 0-10 мВ
• Диапазон установки тока нагревателя: 100-140 мА
• Сопротивление термопары: 6-8 Ом
• Присоединительный диаметр 14,5 мм
