ПММ-32-1

Cкачать паспорт в формате PDF PMM-32-1_d.pdf

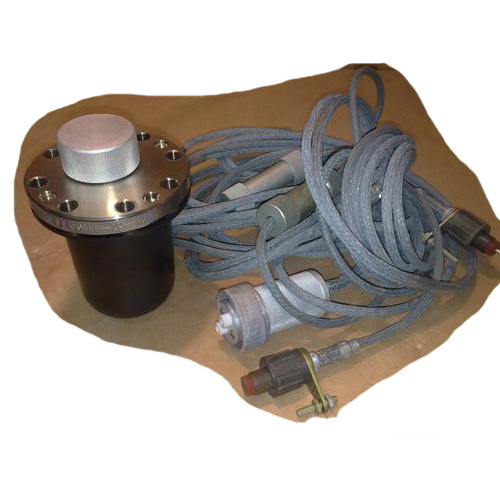

Преобразователь манометрический ПММ-32-1 предназначен для преобразования сигнала давления в электрический сигнал в диапазоне от 1х10^-7 до 1,3 Па (от 7,5х10^-10 до 1х10^—2  мм.рт.ст.).

Преобразователь представляет собой магнитный электроразрядный датчик с холодным катодом инверсно-магнетронного типа.

Преобразователь применяется в качестве датчика в вакуумметрах ВМБ-8, ВМЦБ-12 и ВМБ-14 в режимах электропитания этих вакуумметров.

Преобразователь предназначен для работы при температурах от 10 до 200°С, относительной влажности воздуха до 80% при температуре (20±5)°С, атмосферном давлении от 84 до 106,7 кПа (от 630 до 800 мм.рт.ст.).

ТЕХНИЧЕСКИЕ ДАННЫЕ ПММ-32-1

Преобразователь обеспечивает преобразование сигнала давления в электрический сигнал в диапазоне давлений от 1,0х10^-7 до 1,3 Па (7,5х10^-10 д 1х10^—2 мм.рт.ст.).

Габаритные размеры преобразователя:

— с кожухом и крышкой, мм, не более:

диаметр – 90;

высота – 123.

— без кожуха и крышки, мм, не более:

длина – 90;

ширина — 89;

высота – 85.

Масса преобразователя, кг, не более:

— с кожухом и крышкой — 1,1;

— без кожуха и крышки — 0,9.

Отсчет давления проводится по градуировочной характеристике, выражающей зависимость разрядного тока преобразователя от давления.

Рабочий режим преобразователя:

— напряжение на аноде (2500±60)В;

— балластное сопротивление в цепи анод преобразователя-выпрямитель (1,1 ±0,01) МОм;

— катод соединен со входом усилителя постоянного тока и находится под нулевым потенциалом;

— магнитная индукция в центре зазора магнитной системы (катода) (0,11 ±0,005) Тл. В процессе эксплуатации допускается снижение магнитной индукции в центре зазора магнита до 0,1 Тл.

При применении преобразователя в комплекте вакуумметров, в которых использованы анодные напряжения и балластные сопротивления, отличающиеся от вышеприведенных, отсчет давления производится по градуировочным характеристикам этих вакуумметров.

Сопротивление изоляции преобразователя:

— между вводом катода (коллектор ионов) и корпусом не менее 1х10¹⁰ Ом;

— между вводом анода и корпусом не менее 1х10¹¹ Ом.

Относительная погрешность измерения давления преобразователем при температуре от 10 до 35°С находится в пределах от минус 25 до + 50% в диапазоне 1,0х10^-7 до 1,3х10^-1 Па (от 7,5х10^-3 до 1х10^—3 мм.рт.ст.) и от минус 40 до + 80% в диапазоне 1,3х10^-1 до 1,3 Па (от 1х10^-3 до 1х10^—2 мм.рт.ст.).

При работе при повышенных температурах (до 200°С) погрешность измерения в диапазоне от 1,3х10^-5 до 1,3х10^-1 Па (от 1х10^-7 до 1х10^—3 мм.рт.ст.) находится в пределах от минус 50 до + 100%, в диапазонах от 1,3х10^-7 до 1,3х10^-5 Па (от 1х10^-9 до 1х10^—7 мм.рт.ст.) и от 1,3х10^-1 до 1,3 Па (от 1х10^-3 до 1х10^—2 мм.рт.ст.) погрешность не нормируется.

Рабочее положение преобразователя — любое.

Предельно допустимые значения обезгаживания:

— температура прогрева преобразователя не более 350°С ± 10СС;

— давление в вакуумной системе при прогреве не более 1,3х10^-2 Па (1х10^—4 мм.рт.ст.).

Преобразователь имеет разборную конструкцию, что позволяет проводить профилактическую чистку электродной системы.

Преобразователь к вакуумной установке присоединяется фланцевым соединением Ду50 7.150.004 с медной прокладкой.
