ПМИ-27

Скачать паспорт в формате PDF pmi-27.pdf

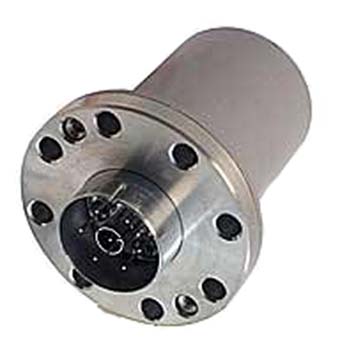

Манометрический преобразователь ПМИ-27 относится к классу ионизационных вакуумных датчиков, предназначен для работы в диапазоне давлений 1×10÷2×10^-8Па (7,5×10^-2÷1,5×10^-10 Торр). К вакуумному объёму присоединяется посредством фланцевого соединения с медной прокладкой (тип уплотнения «клин-канава»).

ПМИ-27 используется в составе вакуумметров ВИ-14.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАНОМЕТРИЧЕСКОГО ПРЕОБРАЗОВАТЕЛЯ ПМИ-27

• Рабочий диапазон давлений:1×10÷2×10^-8Па (7,5×10^-2÷1,5×10^-10 Торр)

Типовой электрический режим работы преобразователя для измерения давления в диапазоне 2×10^-8 до 1×10^-2 Па (1,5×10^-10 до 7,5×10^-5 Торр):

• Напряжение между сеткой и корпусом: 300±10 В
• Напряжение на высоковакуумном катоде относительно корпуса: 100±5 В
• Сопротивление изоляции в цепи коллектор-корпус: 2×10¹¹ Ом
• Ток эмиссии: 5±0,1 мА
• Напряжение коллектора относительно корпуса: 0 В
• Напряжение экрана относительно корпуса: 0 В
• Типовая чувствительность преобразователя по азоту или сухому воздуху: 9×10^-4 А/Па (1,2×10^-1 А/Торр)

Типовой электрический режим работы преобразователя для измерения давления в диапазоне 3×10^-3 до 1×10¹ Па ( 2,5×10^-5 до 1×10^-1 Торр):

• Напряжение между экраном и корпусом: 300±10 В
• Напряжение между низковакуумным катодом и корпусом: 30±3 В
• Ток эмиссии: 150±3 мкА
• Напряжение между коллектором и корпусом (при отсутствии ионных токов): 0 В
• Типовая чувствительность преобразователя по азоту или сухому воздуху: 4,2×10^-4 А/Торр

• Присоединение к вауумной установке: фланцевое соединениее Ду50 по Н ОТО.868.054
• Гарантийная наработка: 500 ч
• Габаритные размеры без кожуха и крышки не более: Ø90мм, высота 92 мм
• Масса преобразователя без кожуха и крышки не более: 0,45 кг
• Относительная погрешность измерения давления в диапазоне от 2×10^-8 до 1×10¹ Па (2×10^-10 до 1×10^-1 Торр) не более: 40%
