ГУ-73П
32,000.00₽

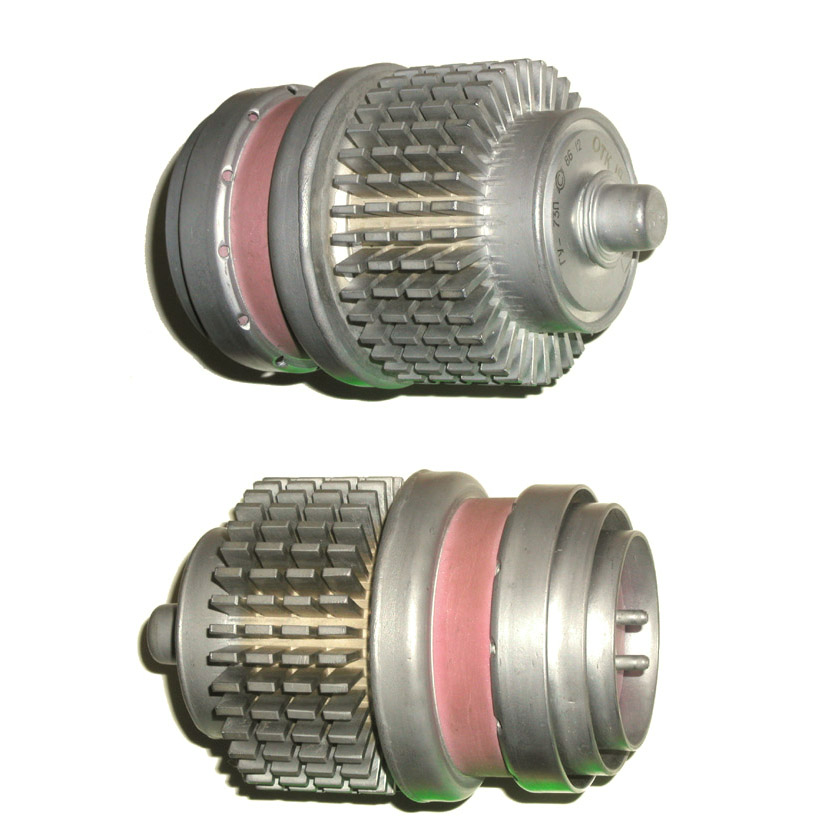

Генераторный тетрод для усиления однополосного сигнала на частотах до 250 МГц.
Оформление — металлокерамическое, с кольцевыми выводами электродов.
Охлаждение:
ГУ-73Б — принудительное воздушное 150 м3/ч;
ГУ-73П — испарительное.
Масса: ГУ-73Б 2,5 кг, ГУ-73П 3 кг.

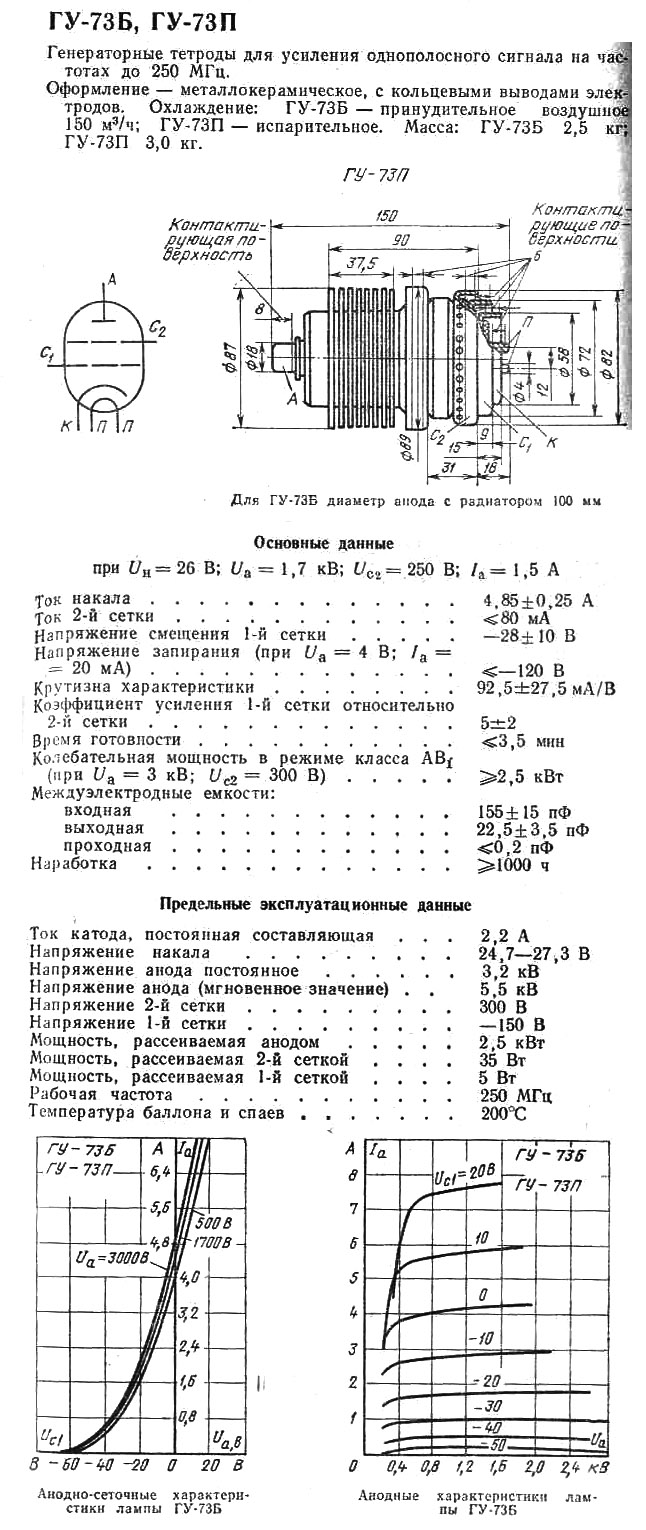

ГУ-73Б, ГУ-73П
 | Генераторный тетрод для усиления однополосного сигнала на частотах до 250 МГц. Оформление — металлокерамическое, с кольцевыми выводами электродов. Охлаждение: ГУ-73Б — принудительное воздушное 150 м3/ч; ГУ-73П — испарительное.Масса: ГУ-73Б 2,5 кг, ГУ-73П 3 кг. |
|
Основные параметры | |
| Ток накала | 4,85 ± 0,25 А |
| Ток 2-й сетки | £ 80 мА |
| Напряжение смещения 1-й сетки отрицательное | 28 ± 10 В |
| Напряжение запирания отрицательное (при Uа=4 В, Iа=20 мА) | £ 120 В |
| Крутизна характеристики | 92,5 ± 27,5 мА/В |
| Коэффициент усиления 1-й сетки относительно 2-й сетки | 5 ± 2 |
| Время готовности | £ 3,5 мин |
| Колебательная мощность в режиме класса АВ1 (при Uа=3 кВ, Uс2=300 В) | ³ 2,5 кВт |
| Междуэлектродные емкости, пФ: | |
| входная | 155 ± 15 |
| выходная | 22,5 ± 3,5 |
| проходная | £ 0,2 |
| Долговечность | ³ 1000 ч |
| Критерии долговечности: колебательная мощность в режиме класса АВ1 | ³ 2 кВт |
Предельные эксплуатационные данные | |
| Напряжение накала | 24,7 — 27,3 В |
| Напряжение анода постоянное | 3,2 кВ |
| Напряжение анода (мгновенное значение) | 5,5 кВ |
| Напряжение 2-й сетки | 300 В |
| Напряжение 1-й сетки отрицательное | 150 В |
| Мощность, рассеиваемая анодом | 2,5 кВт |
| Мощность, рассеиваемая 2-й сеткой | 35 Вт |
| Мощность, рассеиваемая 1-й сеткой | 5 Вт |
| Ток катода (постоянная составляющая) | 2,2 А |
| Рабочая частота | 250 МГц |
| Температура баллона и спаев | 200 С |
| Интервал рабочих температур окружающей среды | от -60 до +50 С |
| Производитель |
|---|
