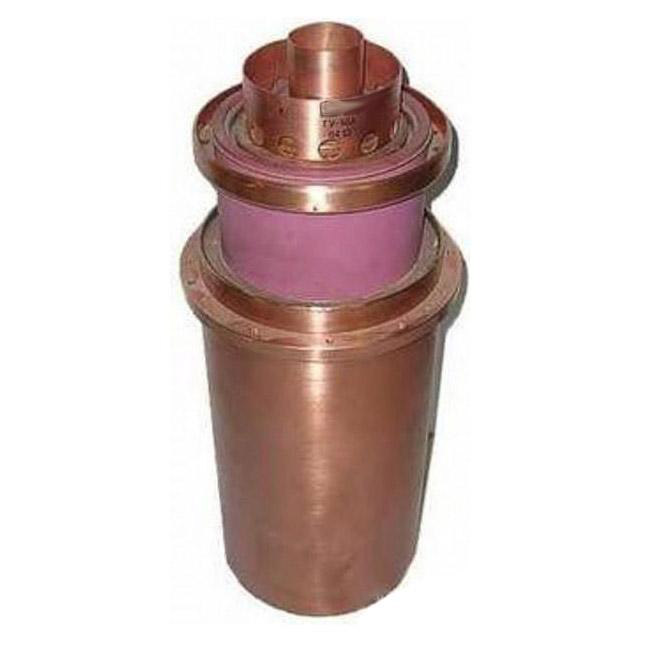

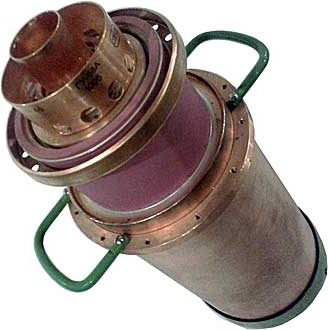

ГУ-68А
275,000.00₽
Генераторный триод для усиления высокочастотных колебаний на частотах до 30 МГц.
Оформление — металлокерамическое с кольцевыми выводами катода и сетки.
Охлаждение — принудительное: анода — водяное 120 л/мин; ножки — воздушное 200 м3/ч;
Масса 24 кг.
ГУ-68А
| Генераторный триод для усиления высокочастотных колебаний на частотах до 30 МГц. Оформление — металлокерамическое с кольцевыми выводами катода и сетки. Охлаждение — принудительное: анода — водяное 120 л/мин; ножки — воздушное 200 м3/ч;Масса 24 кг. |
|
Основные параметры | |
| Ток накала | 315 ± 15 А |
| Ток эмиссии катода (при Uа=3 кВ) | ³ 220 А |
| Ток анода | ³ 8 А |
| Ток сетки | £ 3 А |
| Напряжение запирания сетки отрицательное | £ 400 В |
| Крутизна характеристики (при Uа=1 кВ, Iа=10 и 14 А) | 130 ± 15 мА/В |
| Коэффициент усиления (при Uа=1 и 2 кВ, Iа=10 А) | 34 ± 4 мА/В |
| Колебательная мощность на частоте 30 МГц (при Uа=12 кВ) | ³ 250 кВт |
| Междуэлектродные емкости, пФ: | |
| входная | £ 300 |
| выходная | £ 6 |
| проходная | £ 105 |
| Долговечность средняя | ³ 2000 ч |
Предельные эксплуатационные данные | |
| Напряжение накала | 19 — 21 В |
| Ток накала пусковой | 450 А |
| Напряжение анода | 12 кВ |
| Напряжение сетки | -1,5 кВ |
| Мощность, рассеиваемая анодом | 130 кВт |
| Мощность, рассеиваемая сеткой | 2,3 кВт |
| Рабочая частота | 30 МГц |
| Температура баллона и мест спая керамики с металлом | 175 С |
| Интервал рабочих температур окружающей среды | от +5 до +50 С |
| Производитель |
|---|
