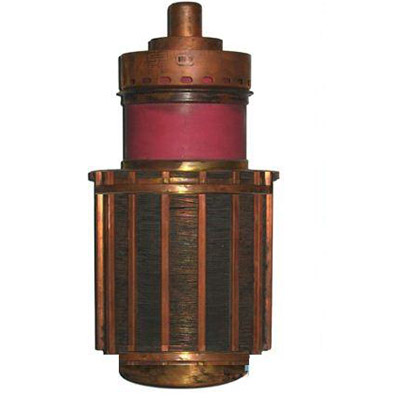

ГУ-66Б
235,000.00₽
Генераторный триод для усиления высокочастотных колебаний на частотах до 30 МГц.
Оформление — металлокерамическое с кольцевыми выводами катода и сетки.
Охлаждение — принудительное:
ГУ-66А: анода — водяное 60 л/мин; ножки — воздушное 200 м3/ч;
ГУ-66П: анода — испарительное.
Масса ГУ-66А 16 кг, ГУ-66П 25 кг.
ГУ-66А,Б ГУ-66П
| Генераторный триод для усиления высокочастотных колебаний на частотах до 30 МГц. Оформление — металлокерамическое с кольцевыми выводами катода и сетки. Охлаждение — принудительное: ГУ-66А: анода — водяное 60 л/мин; ножки — воздушное 200 м3/ч; ГУ-66П: анода — испарительное.Масса ГУ-66А 16 кг, ГУ-66П 25 кг. |
|
Основные параметры | |
| Ток накала | 225 ± 25 А |
| Сопротивление холодного катода | 0,005 Ом |
| Ток эмиссии катода (при Uа=1 кВ) | ³ 110 А |
| Напряжение запирания сетки отрицательное | £ 300 В |
| Крутизна характеристики (при Uа=2 кВ, Iа=8 и 12 А) | 110 ± 15 мА/В |
| Коэффициент усиления (при Uа=2 и 4 кВ, Iа=8 А) | 46 ± 7 мА/В |
| Колебательная мощность на частоте 30 МГц | ³ 100 кВт |
| Междуэлектродные емкости, пФ: | |
| входная | £ 160 |
| выходная | £ 3 |
| проходная | £ 55 |
| Долговечность средняя для ГУ-66А | ³ 3000 ч |
| Долговечность средняя для ГУ-66П | ³ 1000 ч |
Предельные эксплуатационные данные | |
| Напряжение накала | 13 — 14 В |
| Ток накала пусковой | 360 А |
| Напряжение анода | 10 кВ |
| Напряжение сетки | -1,5 кВ |
| Мощность, рассеиваемая анодом | 60 кВт |
| Мощность, рассеиваемая сеткой | 1,3 кВт |
| Рабочая частота | 30 МГц |
| Температура баллона и мест спая керамики с металлом | 200 С |
| Интервал рабочих температур окружающей среды | от -60 до +50 С |
| Производитель |
|---|
