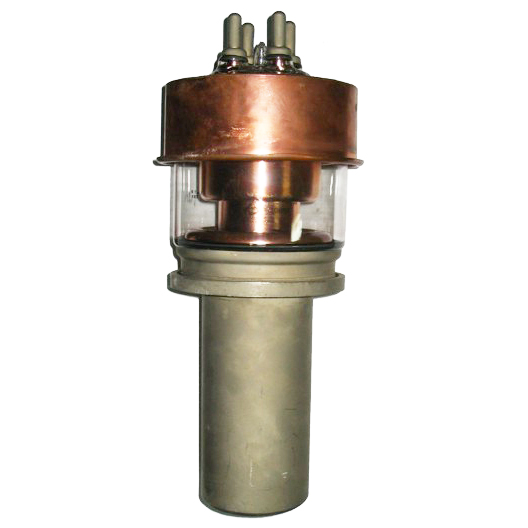

ГУ-62А

52,000.00₽

Генераторный триод для работы в усилителях — генераторах высокочастотных колебаний.
Оформление — металлостеклянное.
Рабочее положение — вертикальное, анодом вниз.
Охлаждение — принудительное:
ГУ-62А: анода — водяное не менее 50 л/мин, ножки — воздушное не менее 40 м3/ч, баллона и мест спая металла со стеклом — воздушное не менее 400 м3/ч;
ГУ-62П: анода — испарительное.

Масса: ГУ-62А 7 кг, ГУ-62П 11 кг.

Артикул: gu62a Категория:

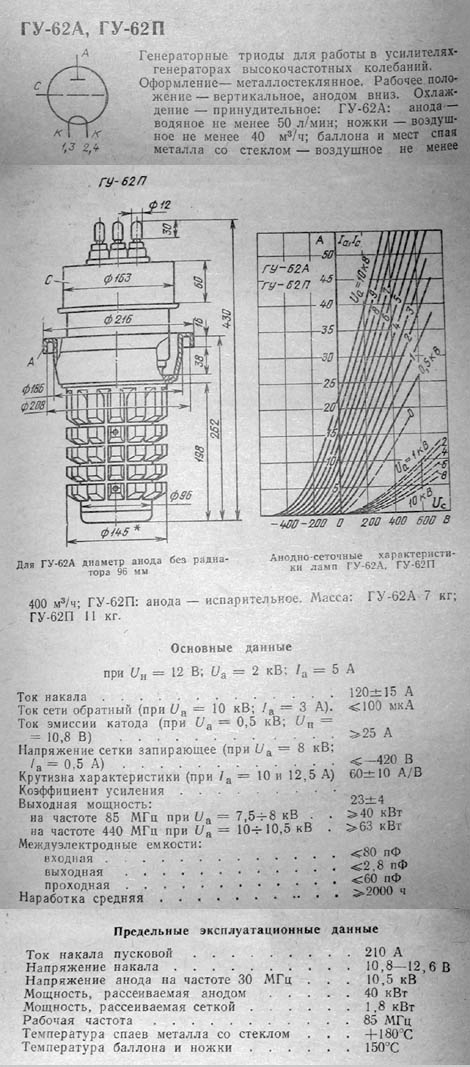

ГУ-62А, ГУ-62П

      Генераторный триод для работы в усилителях — генераторах высокочастотных колебаний.
Оформление — металлостеклянное.
Рабочее положение — вертикальное, анодом вниз.
Охлаждение — принудительное:
ГУ-62А: анода — водяное не менее 50 л/мин, ножки — воздушное не менее 40 м3/ч, баллона и мест спая металла со стеклом — воздушное не менее 400 м3/ч;
ГУ-62П: анода — испарительное.Масса: ГУ-62А 7 кг, ГУ-62П 11 кг.

Основные параметры
при Uн=12 В, Uа=2 кВ, Iа=5  А

Ток накала

120 ± 15 А

Ток сетки обратный (при Uа=10 кВ, Iа=3 А)

£ 100 мкА

Ток эмиссии катода (при Uа=0,5 кВ, Uн=10,8 В)

³ 25 А

Крутизна характеристики (при Iа=10 и 12,5 А)60 ± 10 мА/В
Коэффициент усиления23 ± 4
Запирающее напряжение сетки, отрицательное
(при Uа=8 кВ, Iа=0,5 А)		£ 420 В
Выходная мощность:
     на частоте 85 МГц (при Uа=7,5 — 8 кВ)³ 40 кВт
     на частоте 440 МГц (при Uа=10 — 10,5 кВ)³ 63 кВт
Междуэлектродные емкости, пФ:
     входная£ 80
     выходная£ 2,8
     проходная£ 60
Долговечность средняя³ 2000 ч

Предельные эксплуатационные данные

Напряжение накала10,8 — 12,6 В
Напряжение анода
     на частоте 30 МГц10,5 кВ
     на частоте 50 МГц8 кВ
Ток накала пусковой210 А
Мощность, рассеиваемая анодом40 кВт
Мощность, рассеиваемая сеткой1,8 к Вт
Рабочая частота85 МГц
Температура спаев металла со стеклом180 С
Температура баллона и ножки150 С
Интервал рабочих температур окружающей средыот -60 до +70 С
