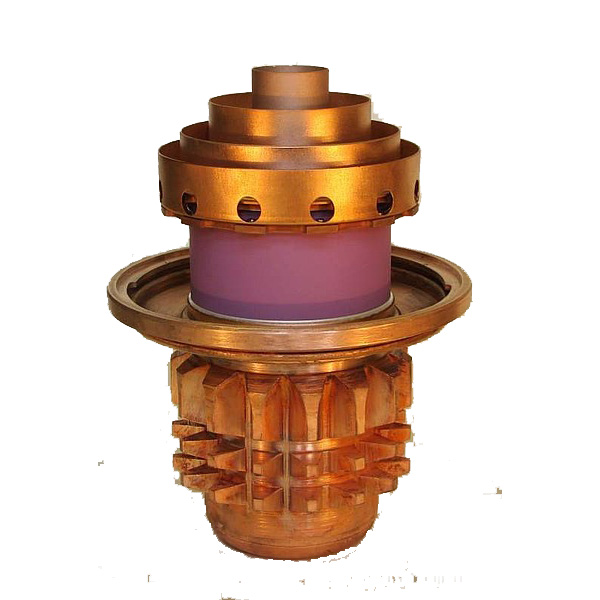

ГУ-61П

150,000.00₽

Генераторные тетроды для работы в качестве усилителя высокочастотных колебаний в режиме однополосного усиления на частотах до 70 МГц.
Оформление — металлокерамическое.
Рабочее положение — вертикальное, анодом вниз.
Охлаждение — принудительное:
ГУ-61А: анода — водяное не менее 52 л/мин, ножки — воздушное не менее 200 м3/ч;
ГУ-61Б: анода — воздушное не менее 1250 м3/ч, ножки — воздушное не менее 200 м3/ч;
ГУ-61П: анода — испарительное.

Масса: ГУ-61А 11 кг, ГУ-61Б 17 кг, ГУ-61П 17 кг.

Артикул: gu61p Категория:

ГУ-61А, ГУ-61Б, ГУ-61П

      Генераторные тетроды для работы в качестве усилителя высокочастотных колебаний в режиме однополосного усиления на частотах до 70 МГц.
Оформление — металлокерамическое.
Рабочее положение — вертикальное, анодом вниз.
Охлаждение — принудительное:
ГУ-61А: анода — водяное не менее 52 л/мин, ножки — воздушное не менее 200 м3/ч;
ГУ-61Б: анода — воздушное не менее 1250 м3/ч, ножки — воздушное не менее 200 м3/ч;
ГУ-61П: анода — испарительное.Масса: ГУ-61А 11 кг, ГУ-61Б 17 кг, ГУ-61П 17 кг.

Основные параметры
при Uн=8,3  В, Uа=2 кВ, Uс2=1,25 кВ, Iа=5  А

Ток накала

130 ± 12 А

Ток анода (при Ua=Uc2=1,5 кВ, Uс1=0)

³ 10 А

Ток 2-й сетки (при Uс2=1 кВ)

£ 0,7 А

Ток 1-й сетки обратный (при Uа=6 кВ, Uс2=1,5 кВ)

£ 150 мкА

Ток эмиссии катода (при Uа=0,35 кВ)

³ 22 А

Крутизна характеристики74  ± 11 мА/В
Коэффициент усиления 1-й сетки относительно 2-й сетки8 ± 1
Запирающее напряжение 1-й сетки, отрицательное
(при Uа=10 кВ, Uс2=1,5 кВ, Iа=0,1 А)		£ 330 В
Выходная мощность на частоте 70 МГц (при Uа=10 кВ)³ 30 кВт
Междуэлектродные емкости, пФ:с ОКс ОС
     сетка — катод£ 320

£ 150

     анод — катод£ 38

£38(40ГУ-61П)

     сетка — анод£ 1,4

£ 0,2

Долговечность средняя³ 1000 ч



Предельные эксплуатационные данные

Напряжение накала7,9 — 8,7 В
Напряжение анода10 кВ
Напряжение 2-й сетки1,5 кВ
Ток накала пусковой190 (210 для ГУ-61П) А
Мощность, рассеиваемая анодом ГУ-61А, ГУ-61П30 кВт
Мощность, рассеиваемая анодом ГУ-61Б20 кВт
Мощность, рассеиваемая 2-й сеткой0,7 кВт
Мощность, рассеиваемая 1-й сеткой0,3 кВт
Рабочая частота70 МГц
Температура спаев керамики с металлом и ножки150 (175 для ГУ-61П) С
Интервал рабочих температур окружающей среды ГУ-61А, ГУ-61Пот +5 до +70 С
Интервал рабочих температур окружающей среды ГУ-61Бот -60 до +70 С



Предельные эксплуатационные данные

Напряжение накала4,7 — 5,3 В
Напряжение анода5 кВ
Ток накала пусковой100 А
Мощность, рассеиваемая анодом6 кВт
Мощность, рассеиваемая сеткой400  Вт
Рабочая частота155 МГц
Температура стекла, спая  металла со стеклом и выводов электродов150 С
Интервал рабочих температур окружающей среды ГУ-59Аот +5 до +70 С
Интервал рабочих температур окружающей среды ГУ-59Бот -60 до +70 С
