ГУ-61А
ГУ-61Б
08.12.2015
ГУ-61П
08.12.2015

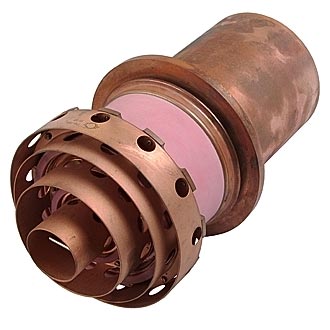

ГУ-61А
50,000.00₽
Генераторные тетроды для работы в качестве усилителя высокочастотных колебаний в режиме однополосного усиления на частотах до 70 МГц.
Оформление — металлокерамическое.
Рабочее положение — вертикальное, анодом вниз.
Охлаждение — принудительное:
ГУ-61А: анода — водяное не менее 52 л/мин, ножки — воздушное не менее 200 м3/ч;
ГУ-61Б: анода — воздушное не менее 1250 м3/ч, ножки — воздушное не менее 200 м3/ч;
ГУ-61П: анода — испарительное.
Масса: ГУ-61А 11 кг, ГУ-61Б 17 кг, ГУ-61П 17 кг.

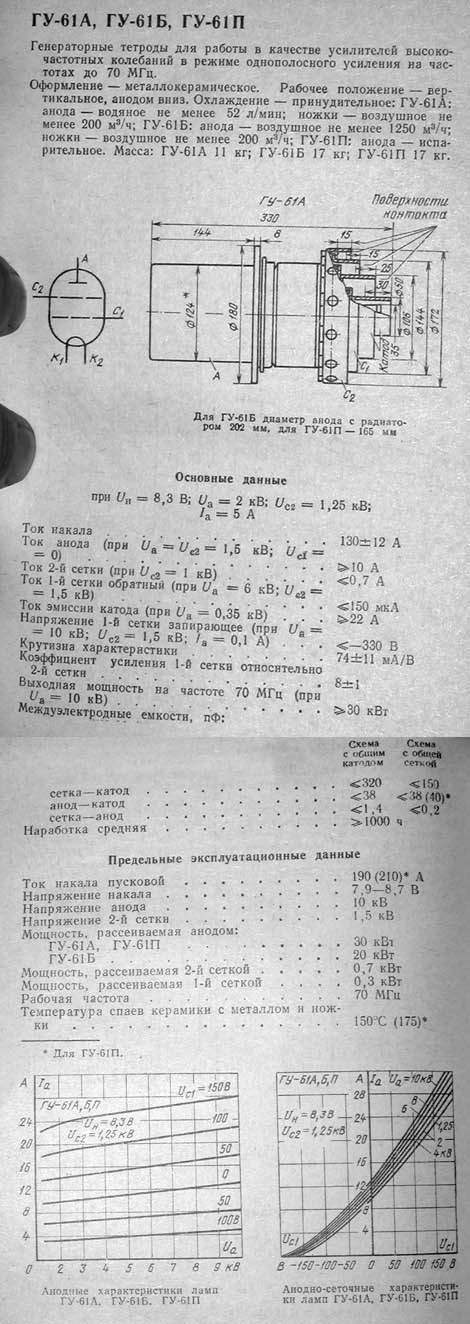

ГУ-61А, ГУ-61Б, ГУ-61П
 | Генераторные тетроды для работы в качестве усилителя высокочастотных колебаний в режиме однополосного усиления на частотах до 70 МГц. Оформление — металлокерамическое. Рабочее положение — вертикальное, анодом вниз. Охлаждение — принудительное: ГУ-61А: анода — водяное не менее 52 л/мин, ножки — воздушное не менее 200 м3/ч; ГУ-61Б: анода — воздушное не менее 1250 м3/ч, ножки — воздушное не менее 200 м3/ч; ГУ-61П: анода — испарительное.Масса: ГУ-61А 11 кг, ГУ-61Б 17 кг, ГУ-61П 17 кг. |
|

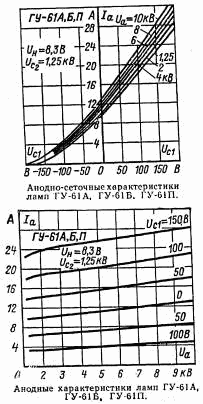

Основные параметры | ||
| Ток накала | 130 ± 12 А | |
| Ток анода (при Ua=Uc2=1,5 кВ, Uс1=0) | ³ 10 А | |
| Ток 2-й сетки (при Uс2=1 кВ) | £ 0,7 А | |
| Ток 1-й сетки обратный (при Uа=6 кВ, Uс2=1,5 кВ) | £ 150 мкА | |
| Ток эмиссии катода (при Uа=0,35 кВ) | ³ 22 А | |
| Крутизна характеристики | 74 ± 11 мА/В | |
| Коэффициент усиления 1-й сетки относительно 2-й сетки | 8 ± 1 | |
| Запирающее напряжение 1-й сетки, отрицательное (при Uа=10 кВ, Uс2=1,5 кВ, Iа=0,1 А) | £ 330 В | |
| Выходная мощность на частоте 70 МГц (при Uа=10 кВ) | ³ 30 кВт | |
| Междуэлектродные емкости, пФ: | с ОК | с ОС |
| сетка — катод | £ 320 | £ 150 |
| анод — катод | £ 38 | £38(40ГУ-61П) |
| сетка — анод | £ 1,4 | £ 0,2 |
| Долговечность средняя | ³ 1000 ч | |
Предельные эксплуатационные данные | |
| Напряжение накала | 7,9 — 8,7 В |
| Напряжение анода | 10 кВ |
| Напряжение 2-й сетки | 1,5 кВ |
| Ток накала пусковой | 190 (210 для ГУ-61П) А |
| Мощность, рассеиваемая анодом ГУ-61А, ГУ-61П | 30 кВт |
| Мощность, рассеиваемая анодом ГУ-61Б | 20 кВт |
| Мощность, рассеиваемая 2-й сеткой | 0,7 кВт |
| Мощность, рассеиваемая 1-й сеткой | 0,3 кВт |
| Рабочая частота | 70 МГц |
| Температура спаев керамики с металлом и ножки | 150 (175 для ГУ-61П) С |
| Интервал рабочих температур окружающей среды ГУ-61А, ГУ-61П | от +5 до +70 С |
| Интервал рабочих температур окружающей среды ГУ-61Б | от -60 до +70 С |
Предельные эксплуатационные данные | |
| Напряжение накала | 4,7 — 5,3 В |
| Напряжение анода | 5 кВ |
| Ток накала пусковой | 100 А |
| Мощность, рассеиваемая анодом | 6 кВт |
| Мощность, рассеиваемая сеткой | 400 Вт |
| Рабочая частота | 155 МГц |
| Температура стекла, спая металла со стеклом и выводов электродов | 150 С |
| Интервал рабочих температур окружающей среды ГУ-59А | от +5 до +70 С |
| Интервал рабочих температур окружающей среды ГУ-59Б | от -60 до +70 С |
| Производитель |
|---|
