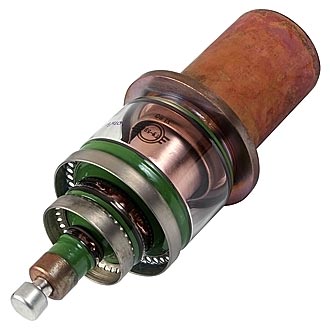

ГУ-59А

28,000.00₽

Мощный генераторный триод для работы в качестве генератора высокочастотных колебаний в промышленных генераторах для высокочастотного нагрева.
Оформление — металлостеклянное.
Рабочее положение — вертикальное, анодом вниз.
Охлаждение — принудительное:
ГУ-59А: анода — водяное не менее 12 л/мин, ножки — воздушное не менее 50 м3/ч, баллона — воздушное не менее 50 м3/ч;
ГУ-59Б: анода — воздушное не менее 600 м3/ч, ножки — воздушное не менее 50 м3/ч, баллона — воздушное не менее 50 м3/ч.

Артикул: gu59a Категория:

ГУ-59А, ГУ-59Б

      Мощный генераторный триод для работы в качестве генератора высокочастотных колебаний в промышленных генераторах для высокочастотного нагрева.
Оформление — металлостеклянное.
Рабочее положение — вертикальное, анодом вниз.
Охлаждение — принудительное:
ГУ-59А: анода — водяное не менее 12 л/мин, ножки — воздушное не менее 50 м3/ч, баллона — воздушное не менее 50 м3/ч;
ГУ-59Б: анода — воздушное не менее 600 м3/ч, ножки — воздушное не менее 50 м3/ч, баллона — воздушное не менее 50 м3/ч.

Основные параметры
при Uн=5 В, Uа=0,5 кВ, Iа=3  А

Ток накала

67 ± 5 А

Постоянная составляющая тока сетки

³ 0,45  А

Напряжение смещения сетки отрицательное

³ 550 А

Крутизна характеристики³ 16 мА/В
Коэффициент усиления³ 15
Выходная мощность в режиме генерации на частоте 155 МГц (при Uа=5 кВ)³ 6,3 кВт
Междуэлектродные емкости, пФ:
     входная£ 50
     выходная£ 1,2
     проходная£ 25
Долговечность³ 2000 ч

Предельные эксплуатационные данные

Напряжение накала4,7 — 5,3 В
Напряжение анода5 кВ
Ток накала пусковой100 А
Мощность, рассеиваемая анодом6 кВт
Мощность, рассеиваемая сеткой400  Вт
Рабочая частота155 МГц
Температура стекла, спая  металла со стеклом и выводов электродов150 С
Интервал рабочих температур окружающей среды ГУ-59Аот +5 до +70 С
Интервал рабочих температур окружающей среды ГУ-59Бот -60 до +70 С
