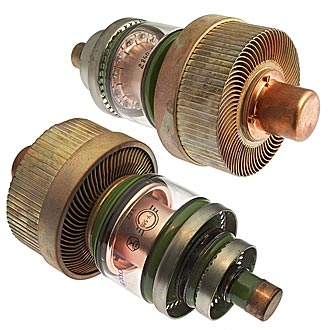

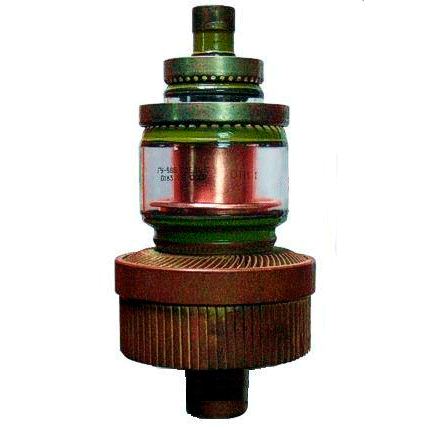

ГУ-58Б

64,000.00₽

Мощный генераторный триод для генерирования высокочастотных колебаний до 300 МГц в промышленных генераторах для высокочастотного нагрева.
Оформление — металлостеклянное.
Рабочее положение — вертикальное, стеклянным баллоном вверх.
Охлаждение — принудительное:
ГУ-58А: анода — водяное не менее 10 л/мин, ножки — воздушное не менее 50 м3/ч, баллона — воздушное не менее 30 м3/ч;
ГУ-58Б: анода — воздушное не менее 550 м3/ч, баллона — воздушное не менее 30 м3/ч, ножки — воздушное не менее 50 м3/ч.

Масса ГУ-58А 17, ГУ-58Б 3,5 кг.

Артикул: gu58b Категория:

ГУ-58А, ГУ-58Б

      Мощный генераторный триод для генерирования высокочастотных колебаний до 300 МГц в промышленных генераторах для высокочастотного нагрева.
Оформление — металлостеклянное.
Рабочее положение — вертикальное, стеклянным баллоном вверх.
Охлаждение — принудительное:
ГУ-58А: анода — водяное не менее 10 л/мин, ножки — воздушное не менее 50 м3/ч, баллона — воздушное не менее 30 м3/ч;
ГУ-58Б: анода — воздушное не менее 550 м3/ч, баллона — воздушное не менее 30 м3/ч, ножки — воздушное не менее 50 м3/ч.Масса ГУ-58А 17, ГУ-58Б 3,5 кг.

Основные параметры
при Uн=6 В, Uа=2 кВ, Iа=1 А

Ток накала

£ 64 А

Ток анода (при Uа=400 В, Uc=150 В)

³ 2,9  А

Ток анода (при Uc1=0)

³ 1  А

Крутизна характеристики³ 22 мА/В
Коэффициент усиления³ 33
Напряжение сетки запирающее отрицательное (при Uа=3 кВ, Iк=0,1 А)

£ 130 В

Выходная мощность³ 2,5 кВт
Междуэлектродные емкости, пФ:
     сетка — катод£ 40
     анод — катод£ 0,1
     сетка — анод£ 20
Долговечность средняя³ 1000 ч

Предельные эксплуатационные данные

Напряжение накала5,7 — 6,3 В
Напряжение анода (на частоте 155 МГц)4,3 кВ
Ток накала пусковой140 А
Мощность, рассеиваемая анодом ГУ-58А4,5 кВт
Мощность, рассеиваемая анодом ГУ-58Б4 кВт
Мощность, рассеиваемая сеткой200 Вт
Рабочая частота300 МГц
Температура стекла и мест и спая  металла со стеклом150 С
Интервал рабочих температур окружающей средыот +20 до +50 С
