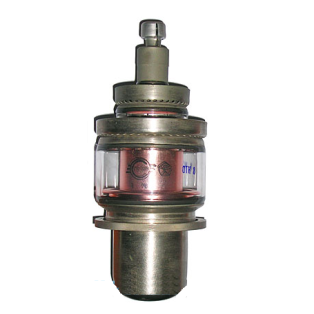

ГУ-58А
46,000.00₽
Мощный генераторный триод для генерирования высокочастотных колебаний до 300 МГц в промышленных генераторах для высокочастотного нагрева.
Оформление — металлостеклянное.
Рабочее положение — вертикальное, стеклянным баллоном вверх.
Охлаждение — принудительное:
ГУ-58А: анода — водяное не менее 10 л/мин, ножки — воздушное не менее 50 м3/ч, баллона — воздушное не менее 30 м3/ч;
ГУ-58Б: анода — воздушное не менее 550 м3/ч, баллона — воздушное не менее 30 м3/ч, ножки — воздушное не менее 50 м3/ч.
Масса ГУ-58А 17, ГУ-58Б 3,5 кг.
ГУ-58А, ГУ-58Б
 | Мощный генераторный триод для генерирования высокочастотных колебаний до 300 МГц в промышленных генераторах для высокочастотного нагрева. Оформление — металлостеклянное. Рабочее положение — вертикальное, стеклянным баллоном вверх. Охлаждение — принудительное: ГУ-58А: анода — водяное не менее 10 л/мин, ножки — воздушное не менее 50 м3/ч, баллона — воздушное не менее 30 м3/ч; ГУ-58Б: анода — воздушное не менее 550 м3/ч, баллона — воздушное не менее 30 м3/ч, ножки — воздушное не менее 50 м3/ч.Масса ГУ-58А 17, ГУ-58Б 3,5 кг. |
|
Основные параметры | |
| Ток накала | £ 64 А |
| Ток анода (при Uа=400 В, Uc=150 В) | ³ 2,9 А |
| Ток анода (при Uc1=0) | ³ 1 А |
| Крутизна характеристики | ³ 22 мА/В |
| Коэффициент усиления | ³ 33 |
| Напряжение сетки запирающее отрицательное (при Uа=3 кВ, Iк=0,1 А) | £ 130 В |
| Выходная мощность | ³ 2,5 кВт |
| Междуэлектродные емкости, пФ: | |
| сетка — катод | £ 40 |
| анод — катод | £ 0,1 |
| сетка — анод | £ 20 |
| Долговечность средняя | ³ 1000 ч |
Предельные эксплуатационные данные | |
| Напряжение накала | 5,7 — 6,3 В |
| Напряжение анода (на частоте 155 МГц) | 4,3 кВ |
| Ток накала пусковой | 140 А |
| Мощность, рассеиваемая анодом ГУ-58А | 4,5 кВт |
| Мощность, рассеиваемая анодом ГУ-58Б | 4 кВт |
| Мощность, рассеиваемая сеткой | 200 Вт |
| Рабочая частота | 300 МГц |
| Температура стекла и мест и спая металла со стеклом | 150 С |
| Интервал рабочих температур окружающей среды | от +20 до +50 С |
| Производитель |
|---|
