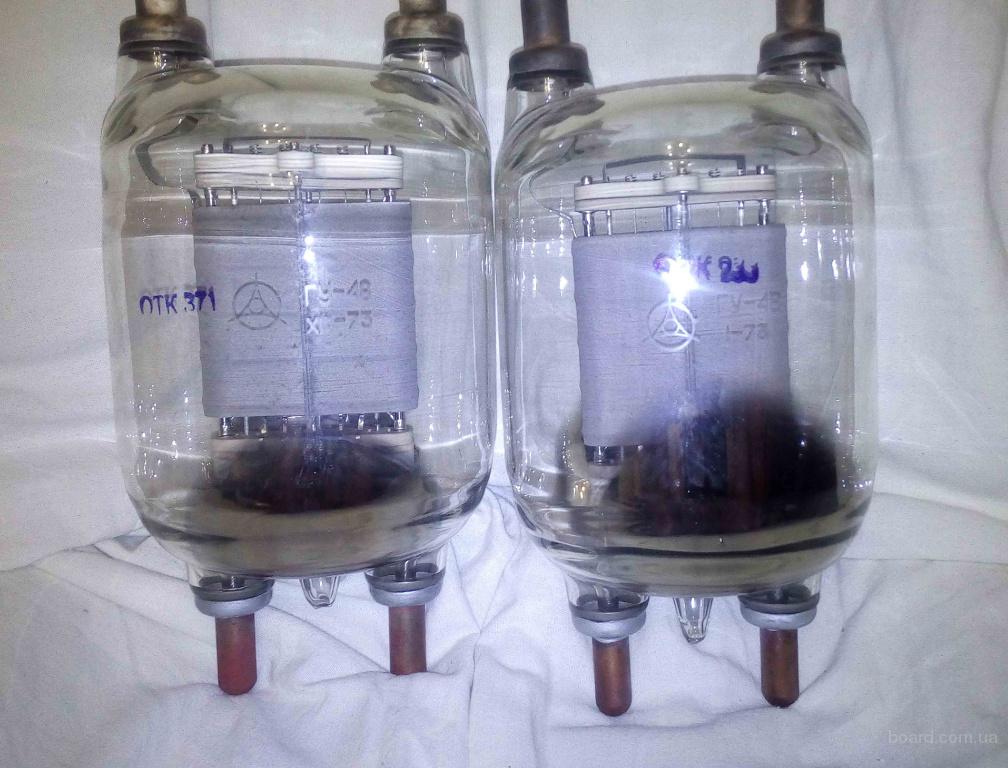

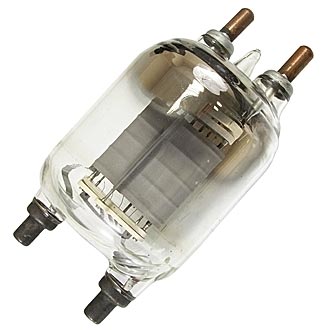

ГУ-48
9,300.00₽
Генераторный триод для работы в качестве генератора высокочастотных колебаний в промышленных установках для высокочастотного нагрева.
Оформление — стеклянное.
Рабочее положение — вертикальное, выводами сетки и анода вверх.
Охлаждение — естественное или воздушное принудительное.
Масса 850 г.

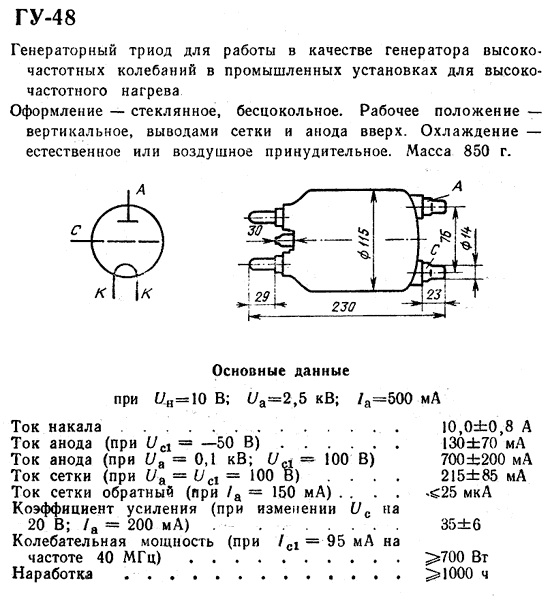

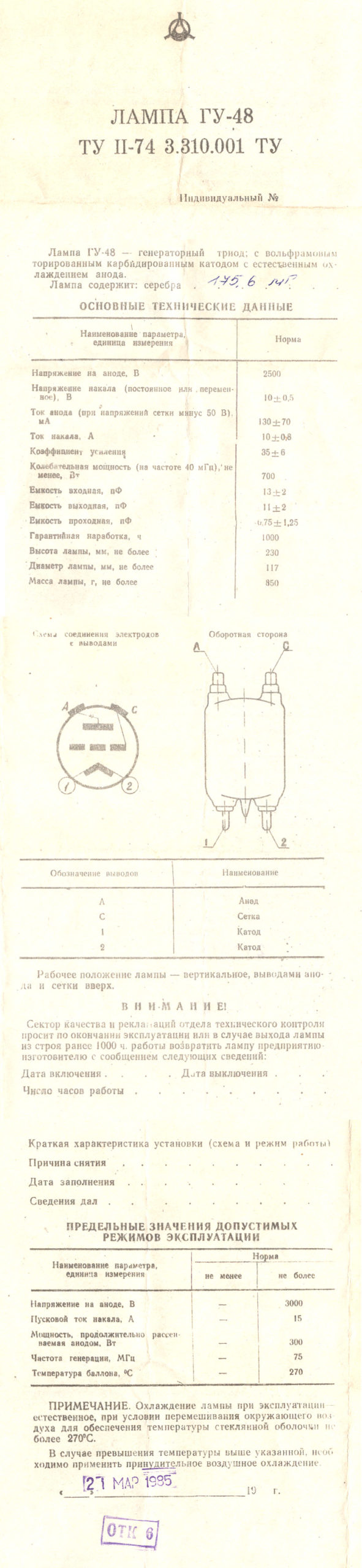

ГУ-48
| Генераторный триод для работы в качестве генератора высокочастотных колебаний в промышленных установках для высокочастотного нагрева. Оформление — стеклянное. Рабочее положение — вертикальное, выводами сетки и анода вверх. Охлаждение — естественное или воздушное принудительное.Масса 850 г. |
|
Основные параметры | |
| Ток накала | 10 ± 0,8 А |
| Ток анода (при Uс1= -50 В) | 130 ± 70 А |
| Ток анода (при Ua=0,1 кВ, Uс1=100 В) | 700 ± 200 мА |
| Ток сетки (при Ua=Uc1=100 В) | 215 ± 85 мА |
| Ток сетки обратный (при Iа=150 мА) | £ 25 мкА |
| Коэффициент усиления (при изменении Uс на 20 В, Iа=200 мА) | 35 ± 6 |
| Колебательная мощность (при Ic1=95 мА, на частоте 40 МГц) | ³ 700 Вт |
| Долговечность средняя | ³ 1000 ч |
| Критерий долговечности: колебательная мощность | ³ 550 Вт |
Предельные эксплуатационные данные | |
| Напряжение накала | 9,5 — 10,5 В |
| Напряжение анода | 3 кВ |
| Мощность, рассеиваемая анодом | 300 Вт |
| Рабочая частота | 75 МГц |
| Температура баллона | 270 С |
| Интервал рабочих температур окружающей среды | от -60 до +70 С |
| Производитель |
|---|
