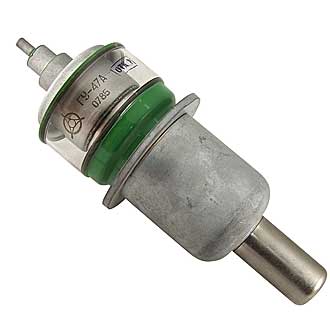

ГУ-47А
25,000.00₽
Мощный генераторный тетрод для работы в качестве генератора и усилителя высокочастотных колебаний в режиме однополосного усиления.
Оформление — металлостеклянное.
Охлаждение — принудительное:
ГУ-47А: анода — водяное не менее 2 л/мин, ножки — воздушное не менее 30 м3/ч;
ГУ-47Б: анода — воздушное не менее 400 м3/ч, ножки — воздушное не менее 30 м3/ч.
Масса ГУ-47А 2 кг, ГУ-47Б 3,2 кг.

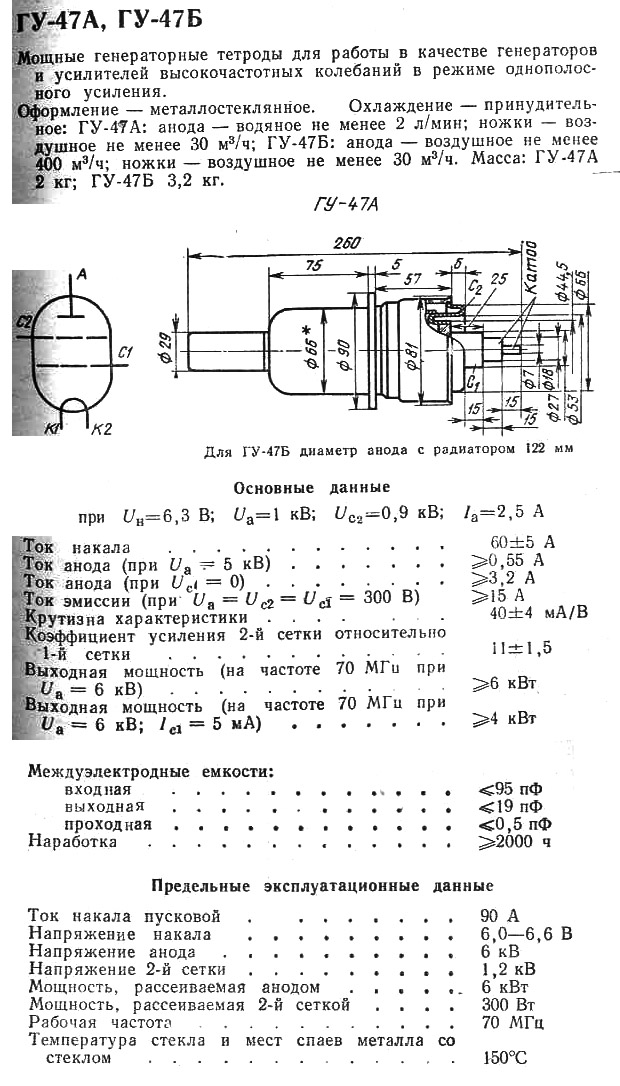

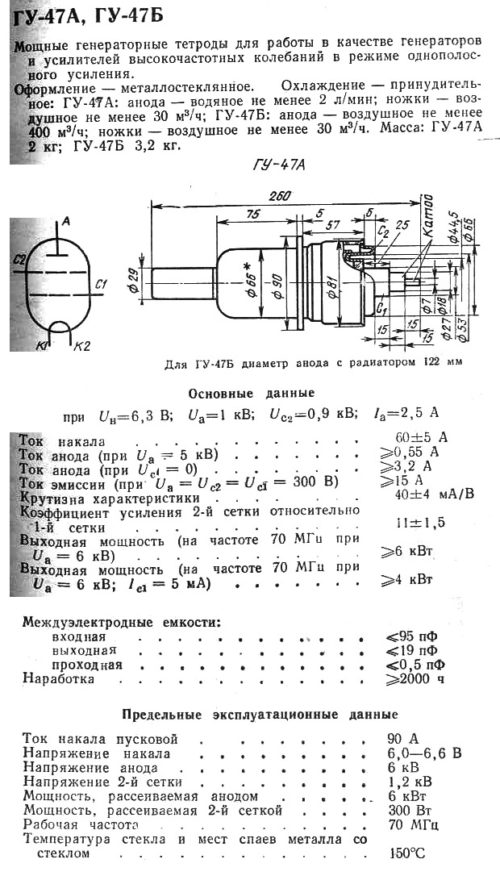

ГУ-47А, ГУ-47Б
 | Мощный генераторный тетрод для работы в качестве генератора и усилителя высокочастотных колебаний в режиме однополосного усиления. Оформление — металлостеклянное. Охлаждение — принудительное: ГУ-47А: анода — водяное не менее 2 л/мин, ножки — воздушное не менее 30 м3/ч; ГУ-47Б: анода — воздушное не менее 400 м3/ч, ножки — воздушное не менее 30 м3/ч.Масса ГУ-47А 2 кг, ГУ-47Б 3,2 кг. |
|
Основные параметры | |
| Ток накала | 60 ± 5 А |
| Ток анода (при Uа=5 кВ) | ³ 0,55 А |
| Ток анода (при Uс1=0) | ³ 3,2 А |
| Ток эмиссии (при Ua=Uc2=Uc1=300 В) | ³ 15 А |
| Крутизна характеристики | 40 ± 4 мА/В |
| Коэффициент усиления 2-й сетки относительно 1-й | 11 ± 1,5 |
| Выходная мощность (на частоте 70 МГц, при Ua=6 кВ) | ³ 6 кВт |
| Выходная мощность (на частоте 70 МГц, при Ua=6 кВ, Ic1=5 мА) | ³ 4 кВт |
| Междуэлектродные емкости, пФ: | |
| входная | £ 95 |
| выходная | £ 19 |
| проходная | £ 0,5 |
| Долговечность | ³ 2000 ч |
Предельные эксплуатационные данные | |
| Напряжение накала | 6,0 — 6,6 В |
| Напряжение анода | 6 кВ |
| Напряжение 2-й сетки | 1,2 кВ |
| Ток накала пусковой | 90 А |
| Мощность, рассеиваемая анодом | 6 кВт |
| Мощность, рассеиваемая 2-й сеткой | 300 Вт |
| Рабочая частота | 70 МГц |
| Температура стекла и мест спаев стекла с металлом | 150 С |
| Интервал рабочих температур окружающей среды ГУ-47А | от +5 до +70 С |
| Интервал рабочих температур окружающей среды ГУ-47А | от -60 до +70 С |
| Производитель |
|---|
