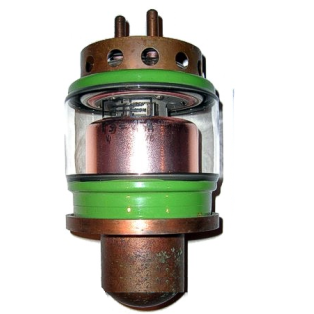

ГУ-45А
22,000.00₽
Мощный генераторный триод для работы в качестве генератора и усилителя высокочастотных колебаний в телевизионных передатчиках и промышленных генераторах для высокочастотного нагрева.
Оформление — металлостеклянное.
Рабочее положение — вертикальное, анодом вниз.
Охлаждение — принудительное: анода — водяное не менее 70 л/мин, ножки — воздушное не менее 36 м3/ч, баллона — воздушное не менее 36 м3/ч.
Масса 4 кг.
ГУ-45А
 | Мощный генераторный триод для работы в качестве генератора и усилителя высокочастотных колебаний в телевизионных передатчиках и промышленных генераторах для высокочастотного нагрева. Оформление — металлостеклянное. Рабочее положение — вертикальное, анодом вниз. Охлаждение — принудительное: анода — водяное не менее 70 л/мин, ножки — воздушное не менее 36 м3/ч, баллона — воздушное не менее 36 м3/ч.Масса 4 кг. |
|
Основные параметры | |
| Ток накала | 150 ± 10 А |
| Ток сетки обратный (при Uа=10 кВ) | £ 200 мкА |
| Ток эмиссии катода (при Uа=Uc=1 кВ) | 25 ± 4,5 А |
| Крутизна характеристики | 24 ± 4,5 мА/В |
| Коэффициент усиления | 22 ± 3 |
| Напряжение сетки запирающее (при Uа=10 кВ, Iа=20 мА) | 575 ± 1,5 В |
| Выходная мощность (на частотах до 25 МГц) | ³ 40 кВт |
| Междуэлектродные емкости, пФ: | |
| входная | £ 41 |
| выходная | £ 27 |
| проходная | £ 3 |
| Долговечность средняя | ³ 1500 ч |
| Критерий долговечности: выходная мощность | ³ 35 Вт |
Предельные эксплуатационные данные | |
| Напряжение накала | 7,8 В |
| Напряжение анода: | |
| на частоте не выше 25 МГц | 10,5 кВ |
| на частоте от 25 до 50 МГц | 8,4 кВ |
| Ток накала пусковой | 225 А |
| Мощность, рассеиваемая анодом | 20 кВт |
| Рабочая частота | 50 МГц |
| Температура баллона, ножки и мест спая металла со стеклом | 150 С |
| Интервал рабочих температур окружающей среды | от +5 до +70 С |
