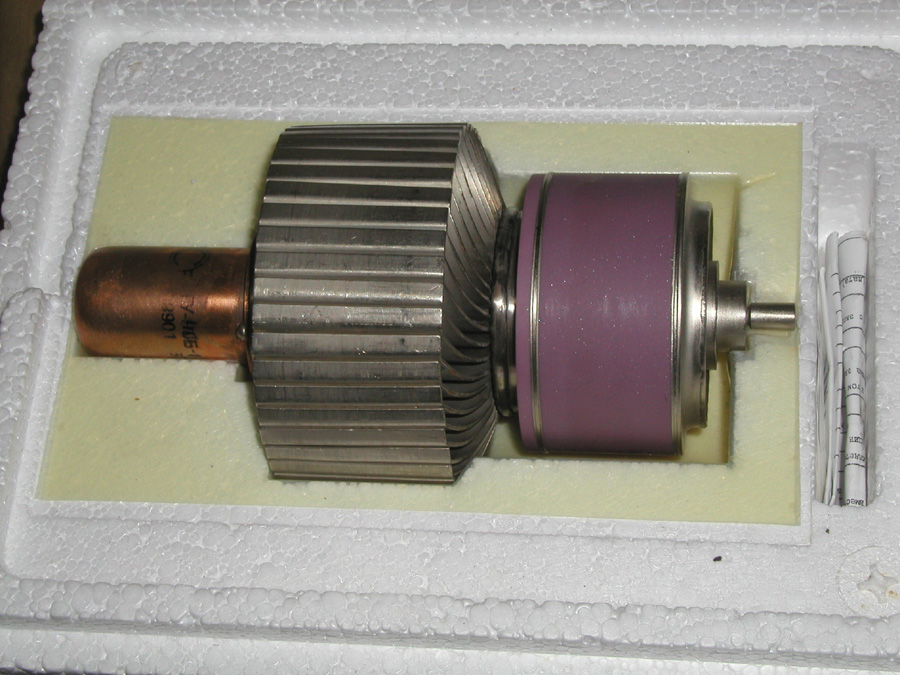

ГУ-40Б-1
15,000.00₽
Мощный генераторный тетрод для работы в качестве генератора и широкополосного усилителя высокочастотных колебаний на частотах до 250 МГц.
Оформление — металлостеклянное.
Рабочее положение — вертикальное, стеклянным баллоном вверх.
Охлаждение — принудительное: анода — воздушное не менее 130 (250) м3/ч, ножки — воздушное не менее 60 м3/ч, баллона — воздушное, не менее 60м3/ч.
Масса ГУ-40Б 1,6 кг, ГУ-40Б-1 2 кг.

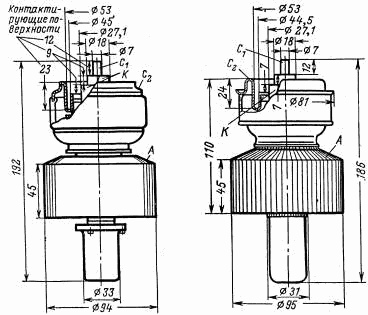

ГУ-40Б, ГУ-40Б-1
 | Мощный генераторный тетрод для работы в качестве генератора и широкополосного усилителя высокочастотных колебаний на частотах до 250 МГц. Оформление — металлостеклянное. Рабочее положение — вертикальное, стеклянным баллоном вверх. Охлаждение — принудительное: анода — воздушное не менее 130 (250) м3/ч, ножки — воздушное не менее 60 м3/ч, баллона — воздушное, не менее 60м3/ч. |
Масса ГУ-40Б 1,6 кг, ГУ-40Б-1 2 кг.
|
Основные параметры | |
| Ток накала | 33 ± 3 А |
| Ток эмиссии катода (при Uа=Uc2=Uс1=200 В) | ³ 4,5 А |
| Крутизна характеристики | 18 ± 2 мА/В |
| Коэффициент усиления 1-й сетки относительно 2-й сетки | ³ 10 |
| Выходная мощность (на частоте 250 МГц и полосе 8 МГц ) | ³ 1 кВт |
| Междуэлектродные емкости, пФ: | |
| входная | £ 34 (30 для ГУ-40Б) |
| выходная | £ 12 |
| проходная | £ 0,5 (0,3 для ГУ-40Б) |
| Долговечность средняя | ³ 2000 (1000 для ГУ-40Б) ч |
Предельные эксплуатационные данные | |
| Напряжение накала | 6 — 6,6 В |
| Напряжение анода | 5 кВ |
| Напряжение 2-й сетки | 830 В |
| Напряжение 2-й сетки без возбуждения в цепи 1-й сетки | 900 В |
| Ток накала пусковой | 55 (50 дляГУ-40Б) А |
| Мощность, рассеиваемая анодом | 2 кВт |
| Мощность, рассеиваемая 2-й сеткой | 75 Вт |
| Мощность, рассеиваемая 1-й сеткой | 30 Вт |
| Температура стекла и мест спая металла со стеклом | 200 (150 для ГУ-40 Б) С |
| Интервал рабочих температур окружающей среды | от -60 до +70 С |
