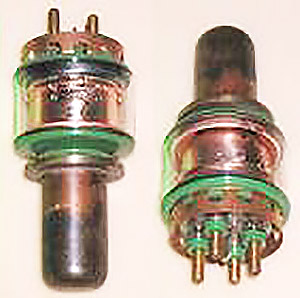

ГУ-39А-1
10,800.00₽
Мощный генераторный тетрод для работы в качестве усилителя высокочастотных колебаний в коротковолновых передатчиках.
Оформление — металлостеклянное.
Рабочее положение — вертикальное, стеклянным баллоном вверх.
Охлаждение — принудительное:
ГУ-39А, ГУ-39А-1: анода — водяное не менее 15 л/мин, ножки — воздушное не менее 23 м3/ч, баллона — воздушное не менее 50 м3/ч;
ГУ-39Б, ГУ-39Б-1: анода — воздушное не менее 500 м3/ч, ножки — воздушное не менее 25 м3/ч, баллона — воздушное не менее 50 м3/ч;
ГУ-39П, ГУ-39П-1: анода — испарительное, ножки — воздушное, как у ГУ-39Б.
Масса ГУ-39А 3 кг, ГУ-39Б 5 кг, ГУ-39П 11 кг,
ГУ-39А-1 4 кг, ГУ-39Б-1 8 кг, ГУ-39П-1 14 кг.
ГУ-39А, ГУ-39Б, ГУ-39П,
ГУ-39А-1,ГУ-39Б-1,ГУ-39П-1
 | Мощный генераторный тетрод для работы в качестве усилителя высокочастотных колебаний в коротковолновых передатчиках. Оформление — металлостеклянное. Рабочее положение — вертикальное, стеклянным баллоном вверх. Охлаждение — принудительное: ГУ-39А, ГУ-39А-1: анода — водяное не менее 15 л/мин, ножки — воздушное не менее 23 м3/ч, баллона — воздушное не менее 50 м3/ч; ГУ-39Б, ГУ-39Б-1: анода — воздушное не менее 500 м3/ч, ножки — воздушное не менее 25 м3/ч, баллона — воздушное не менее 50 м3/ч; ГУ-39П, ГУ-39П-1: анода — испарительное, ножки — воздушное, как у ГУ-39Б. |
Масса ГУ-39А 3 кг, ГУ-39Б 5 кг, ГУ-39П 11 кг,
ГУ-39А-1 4 кг, ГУ-39Б-1 8 кг, ГУ-39П-1 14 кг.
|
Основные параметры | |
| Ток накала | 95 ± 10 |
| Ток эмиссии катода в импульсе (при Uа=Uc2=Uс1=1 кВ) | ³ 30 А |
| Крутизна характеристики | 24 ± 4 мА/В |
| Коэффициент усиления 1-й сетки относительно 2-й сетки | 7,5 ± 1,5 |
| Выходная мощность (на частоте 30 МГц ) | ³ 13 (10 для ГУ-39П, П-1) |
| Междуэлектродные емкости, пФ: | |
| входная | £ 80 (90 для ГУ-39П,П-1) |
| выходная | £ 29 |
| проходная | £ 0,7 |
| 2-я сетка — катод | £ 50 |
| Долговечность средняя | ³ 2000 (1000 ГУ-39А,Б,П) ч |
| Критерий долговечности: выходная мощность | ³ 10 кВт |
Предельные эксплуатационные данные | |
| Напряжение накала | 6 — 6,6 В |
| Напряжение анода | 10 кВ |
| Напряжение 2-й сетки | 2 кВ |
| Ток накала пусковой | 150 А |
| Мощность, рассеиваемая анодом ГУ-39А-1 | 8 кВт |
| Мощность, рассеиваемая анодом ГУ-39Б-1 | 6 кВт |
| Мощность, рассеиваемая анодом ГУ-39П-1 | 10 кВт |
| Мощность, рассеиваемая 2-й сеткой | 450 Вт |
| Мощность, рассеиваемая 1-й сеткой | 200 Вт |
| Рабочая частота | 100 МГц |
| Температура анода | 180 С |
| Температура анода и мест спая металла со стеклом | 150 С |
| Интервал рабочих температур окружающей среды | от +5 до +70 С |
| Производитель |
|---|
