ГУ-100А

29,000.00₽

Мощный генераторный триод ГУ-100А предназначен для генерирования колебаний в стационарных промышленных генераторах высокочастотного нагрева, а также для усиления мощности в стационарных радио-передающих устройствах производственно-технического назначения.

Артикул: gu100a Категория:

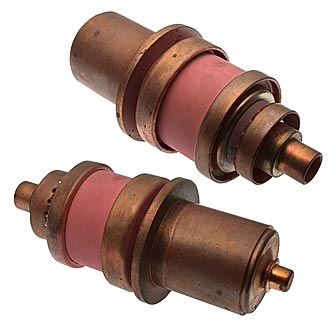

Генераторная лампа: ГУ-100А

Мощный генераторный триод, применяемый для высокочастотного накала, и для усиления высокочастотных колебаний. Используется в промышленных установках.

Генераторная лампа ГУ-100А выполнена в металлокерамическом корпусе, с катодом прямого накала, и наружным анодом с водным охлаждением.

ГУ-100А имеет огромную область применения в различных промышленных направлениях. Это и радиопередающие центры, в которых триод используется для усиления частот, нанесении покрытия на металлы, спайка металлов, пластмасс, и многое другое.

Заводская гарантия на ГУ-100А составляет 3000 часов наработки и 12 лет хранения со дня изготовления, либо со дня перепроверки.

Размер в упаковке
280x280x430 мм

Общие сведения генераторные лампы ГУ-100А

Катод — прямого накала.
Оформление — металлокерамическое.
Охлаждение — воздушное принудительное.
Высота не более 232 мм.
Диаметр не более 120 мм.
Масса не более 4 кг.

Допустимые воздействующие факторы при эксплуатации Генераторных ламп ГУ-100А

Вибрационные нагрузки:
— диапазон частот, Гц1-35
— ускорение, м/с2, не более
5
Многократные ударные нагрузки с ускорением, м/с2150
Температура окружающей среды, °С-10 — +55
Относительная влажность воздуха при температуре до +25 °С (без конденсации влаги), %98

Основные технические данные Генераторных ламп ГУ-100А

Электрические параметры
Напряженин накала, В6
Ток накала, А60-75
Ток анода (при напряжениях накала 6 В, анода 0.4 кВ. сетки 200 В). А. не менее2,9
Напряжение запирания отрицательное, абсолютное значение (при напряжениях накала 6 В. анода 3 кВ. токе анода 0.1 А). В. не более 130
Крутизна характеристики (при напряжениях накала 6 В. анода 2 кВ. токе анода 1 и 2 А). мА/В20-28
Межэлектродные ёмкости, пФ, не более
— сетка — анод
25
— сетка — катод
45
— анод — катод
1
Максимальные предельно допустимые эксплуатационные данные
Наибольшее напряжение накала, переменное, В
6,3
Наибольший пусковой ток накала (амплитудное значение), А140
Наибольшее напряжение анода (постоянное), кВ
— при частоте 86-250 МГц
5
— при частоте меньше 85 МГц
7
Наибольшая рассеиваемая мощность, кВт
— анодом6
— сеткой0,2
Наибольшая рабочая частота, МГц85
Температура, °С
— оболочки в наиболее горячей точке (кроме анода)175
— анода200
