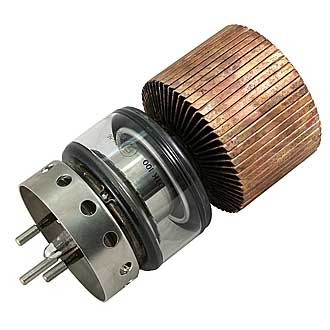

ГУ-5Б
13,500.00₽
Мощный генераторный триод для генерирования и усиления высокочастотных колебаний в радиопередающих устройствах и промышленных генераторах для высокочастотного нагрева. Лампа может работать в схемах с общей сеткой.
Оформление — металлостеклянное.
Рабочее положение — вертикальное, анодом вниз.
Охлаждение — принудительное:
ГУ-5А: анода — водяное не менее 14 л/мин; баллона — воздушное не менее 40м3/ч, ножки — воздушное не менее 20 м3/ч;
ГУ-5Б: анода — воздушное не менее 400 м3/ч; баллона — воздушное не менее 40м3/ч, ножки — воздушное не менее 400 м3/ч.
Масса ГУ-5А 1 кг, ГУ-5Б 2,5 кг.

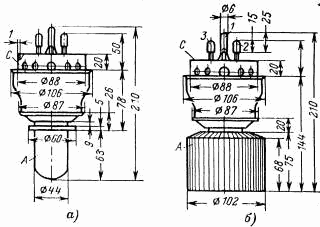

ГУ-5А, ГУ-5Б
| Мощный генераторный триод для генерирования и усиления высокочастотных колебаний в радиопередающих устройствах и промышленных генераторах для высокочастотного нагрева. Лампа может работать в схемах с общей сеткой. Оформление — металлостеклянное. Рабочее положение — вертикальное, анодом вниз. Охлаждение — принудительное: ГУ-5А: анода — водяное не менее 14 л/мин; баллона — воздушное не менее 40м3/ч, ножки — воздушное не менее 20 м3/ч; ГУ-5Б: анода — воздушное не менее 400 м3/ч; баллона — воздушное не менее 40м3/ч, ножки — воздушное не менее 400 м3/ч. Масса ГУ-5А 1 кг, ГУ-5Б 2,5 кг. |
Основные параметры | |
| Ток накала | 23 (+1; -3) А |
| Ток сетки обратный | £ 20 мкA |
| Ток эмиссии катода (при Uа=Uс=500 В) | ³ 6 А |
| Ток анода ионный (при Uа=500 В) | £ 40 мкА |
| Ток анода (при Uс=0 В) | 0,55 ± 10 A |
| Крутизна характеристики | 15 ± 3 мА/В |
| Коэффициент усиления (при Iа=0,5 А, Uа=2 и 4 кВ) | 72,5 ± 12,5 |
| Выходная мощность (на частоте 25 МГц) | ³ 3,5 кВт |
| Междуэлектродные емкости, пФ: | |
| входная | £ 19 |
| выходная | £ 16 |
| проходная | £ 0,5 |
| Долговечность средняя | ³ 1000 ч |
Предельные эксплуатационные данные | |
| Напряжение накала | 12,6 В |
| Напряжение анода на частоте до 30 МГц | 5 кВ |
| Напряжение анода на частоте до 110 МГц | 4 кВ |
| Ток накала пусковой | 40 А |
| Мощность, рассеиваемая анодом | 3,5 (2,5 для ГУ-5Б) кВт |
| Мощность, рассеиваемая сеткой | 150 Вт |
| Рабочая частота | 110 МГц |
| Температура баллона, ножки и мест спая металла со стеклом | 150 С |
| Интервал рабочих температур окружающей среды ГУ-5А | от +5 до +70 С |
| Интервал рабочих температур окружающей среды ГУ-5Б | от -60 до +70 С |
