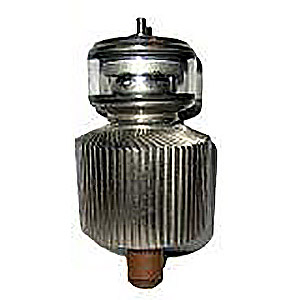

ГУ-35Б

9,000.00₽

Мощный генераторный тетрод для работы в качестве генератора колебаний и широкополосного усиления высокой частоты на частотах до 250 МГц в телевизионных передатчиках.

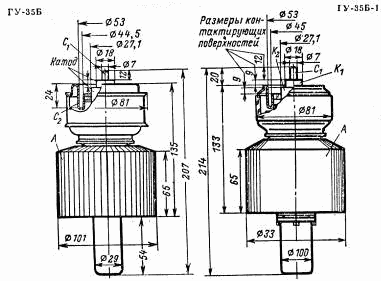

Оформление — металлостеклянное, с наружным анодом и кольцевыми выводами 2-й сетки и катода.
Рабочее положение — вертикальное.
Охлаждение — принудительное: анода — воздушное не менее 400 м3/ч, ножки — воздушное не менее 100 м3/ч, баллона — воздушное не менее 60 м3/ч.

Артикул: gu35b Категория:

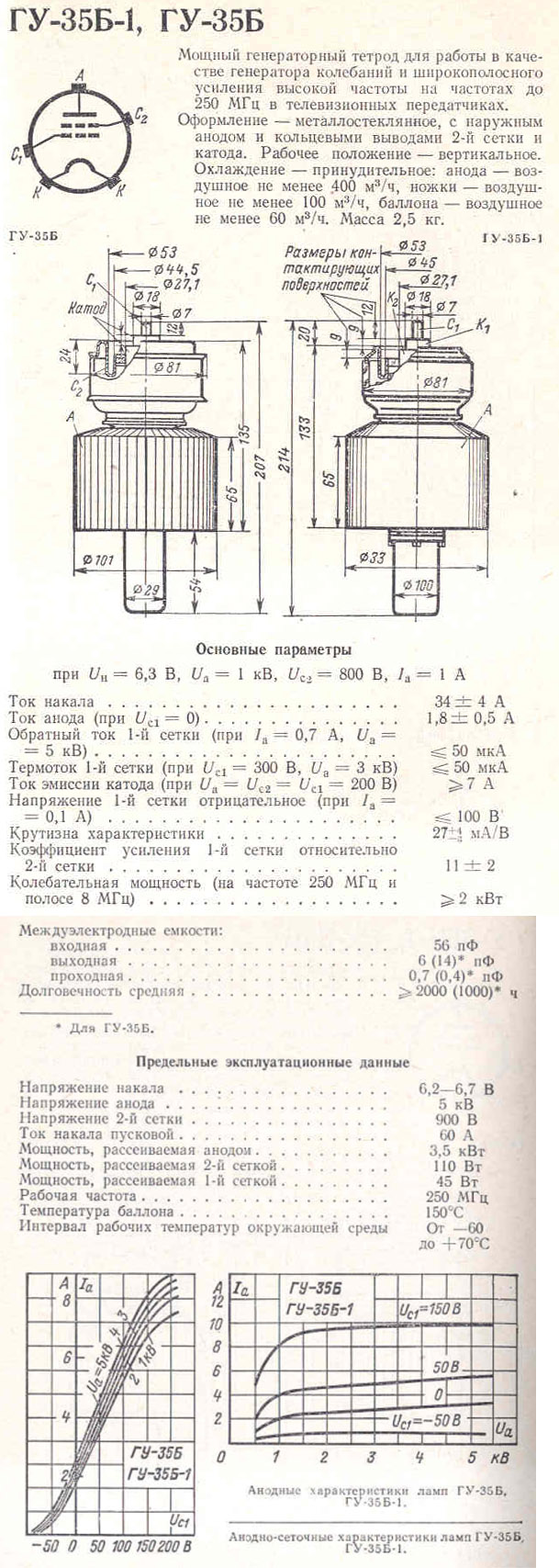

ГУ-35Б-1, ГУ-35Б

       Мощный генераторный тетрод для работы в качестве генератора колебаний и широкополосного усиления высокой частоты на частотах до 250 МГц в телевизионных передатчиках.
Оформление — металлостеклянное, с наружным анодом и кольцевыми выводами 2-й сетки и катода.
Рабочее положение — вертикальное.
Охлаждение — принудительное: анода — воздушное не менее 400 м3/ч, ножки — воздушное не менее 100 м3/ч, баллона — воздушное не менее 60 м3/ч.

Масса 2,5  кг.

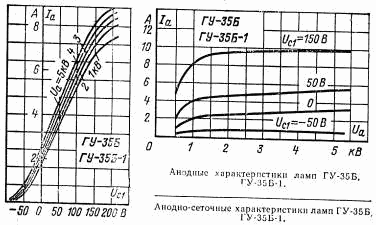

Основные параметры
при Uн=6,3 В, Uа=1 кВ, Uc2=800 В, Iа= 1 А

Ток накала34 ± 4 А
Ток анода (при Uc1=0)1,8 ± 0,5 А
Ток 1-й сетки обратный (при Iа=0,7 А, Uа=5 кВ) £ 50 мкА
Термоток 1-й сетки (при Uс1=300 В, Uа=3 кВ) £ 50 мкА
Ток эмиссии катода (при Uа=Uс2=Uс1=200 В) ³7 А
Напряжение 1-й сетки отрицательное (при Iа=0,1 А)  £100 В
Крутизна характеристики27(+4;-3) мА/В
Коэффициент усиления 1-й сетки относительно 2-й сетки 11 ± 2
Колебательная мощность (на частоте 250 МГц и полосе 8 МГц) ³2 кВт
Междуэлектродные емкости, пФ:
     входная56
     выходная6 (14 для ГУ-35Б)
     проходная 0,7 (0,4 для ГУ35Б)
Долговечность средняя³ 2000 (1000 для ГУ35Б) ч

Предельные эксплуатационные данные

Напряжение накала6,2 — 6,7 В
Напряжение анода5 кВ
Напряжение 2-й сетки900 В
Ток накала пусковой60 А
Мощность, рассеиваемая анодом3,5 кВт
Мощность, рассеиваемая 2-й сеткой110 Вт
Мощность, рассеиваемая 1-й сеткой45 Вт
Рабочая частота250 МГц
Температура баллона150 С
Интервал рабочих температур окружающей средыот -60 до +70 С
