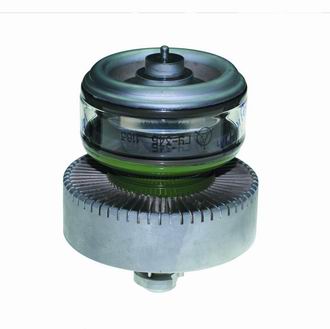

Генераторный тетрод ГУ-34Б

Генераторный тетрод ГУ-34Б предназначен для работы в режиме широкоплосного усиления мощности в диапазоне частот до 250 МГц в радиотехнических устройствах, для эффективной работы которой обязательно необходимо воздушное охлаждение потоком около 100м3/ч.

Общие сведения:

Катод оксидный косвенного накала.
Оформление — металлостеклянное.
Охлаждение — воздушное принудительное.
Высота не более 125 мм.
Диаметр не более 94 мм.
Масса не более 1 кг.
Допустимые воздействующие факторы при эксплуатацииТемпература окружающей среды, °C -10 – +50
Относительная влажность воздуха при температуре до +25 °C, % 98

Основные технические данные:

Напряженин накала, В 12,6
Ток накала, А 3,3–4
Крутизна характеристики (при напряжении анода 1 кВ, второй сетки 500 В, токе анода 500 мА), мА/В 22–34
Коэффициент усиления первой сетки относительно второй сетки (при напряжениях анода 1 кВ, второй сетки 500 В, токе анода 5 мА) 19
Напряжение запирания (при напряжениях анода 1 кВ, второй сетки 500 В, токе анода 5 мА), В, не более 80
Межэлектродные ёмкости, пФ, не более
входная 63-73
выходная 7-11
проходная 0,12
Время готовности, мин, не более 2,5
Мощность, Вт, не менее:
выходная 400
выходная в течении 1500 ч эксплуатации 320

Максимальные предельно допустимые эксплуатационные данныеНапряжение, В
накала 13,9
анода 4х10
второй сетки 600
Ток катода (постоянная составляющая), мА 540
Рассеиваемая мощность, кВт:
анодом 500
второй сеткой 20
первой сеткой 5
Частота, МГц 250
Температура анода, ножки и спаев, °С: 150
