ГУ-17
120.00₽
Двойной лучевой тетрод для работы в качестве генератора или усилителя высокочастотных колебаний в диапазоне частот до 250 МГц.

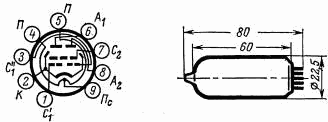

Оформление — стеклянное, миниатюрное (РШ8).
Масса 25 г..
ГУ-17

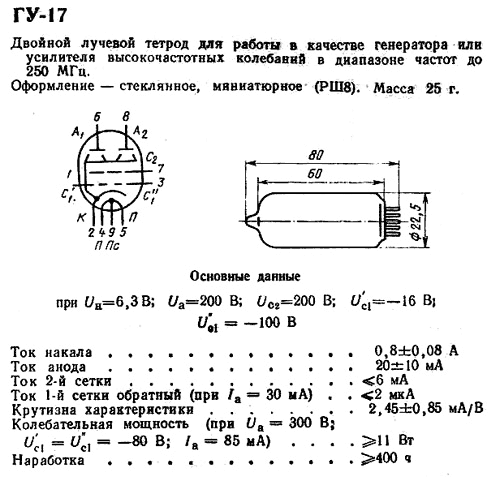

| Двойной лучевой тетрод для работы в качестве генератора или усилителя высокочастотных колебаний в диапазоне частот до 250 МГц. Оформление — стеклянное, миниатюрное (РШ8).Масса 25 г. |
|
Основные параметры | |
| Ток накала | 0,8 ± 0,08 А |
| Ток анода | 20 ± 10 мА |
| Ток акала 2-й сетки | £6 мА |
| Ток акала 1-й сетки обратный (при Iа=30 мА) | £ 2 мкА |
| Крутизна характеристики | 2,45 ± 0,85 мА/В |
| Колебательная мощность (при Uа=300 В, U’с1=U»c1= -80 В, Iа=85 мА) | ³ 11 Вт |
| Междуэлектродные емкости, пФ: | |
| входная | 6,5 ± 3 |
| выходная | 2,7 ± 0,5 |
| проходная | £ 0,1 |
| Долговечность | ³ 400 ч |
| Критерий долговечности: | |
| колебательная мощность | ³ 8,8 Вт |
| ток сетки обратный (при Iа=25 мА) | £ 8 мкА |
Предельные эксплуатационные данные | |
| Напряжение накала при последовательном включении | 11 — 14 В |
| Напряжение накала при параллельном включении | 5,7 — 7 В |
| Напряжение анода | 400 В |
| Напряжение 2-й сетки | 250 В |
| Напряжение анода при включении на холодную лампу | 450 В |
| Напряжение 2-й сетки при включении на холодную лампу | 450 В |
| Напряжение между катодом и подогревателем | ± 150 В |
| Ток катода | 100 мА |
| Мощность, рассеиваемая двумя анодами | 12 Вт |
| Мощность, рассеиваемая первыми сетками | 0,5 Вт |
| Мощность, рассеиваемая 2-й сеткой | 3 Вт |
| Рабочая частота | 250 МГц |
| Температура баллона | 260 С |
| Интервал рабочих температур окружающей среды | от -50 до +70 С |
