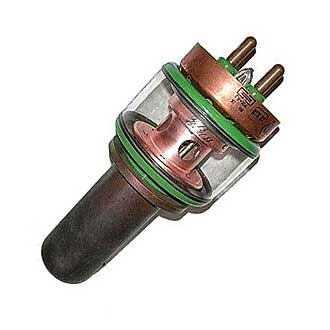

ГУ-10А

11,000.00₽

Мощный генераторный триод для работы в качестве усилителя или генератора высокочастотных колебаний на частотах до 25 МГц в схемах с общей сеткой или в схемах с нейтрализацией.
Оформление — металлостеклянное.
Рабочее положение — вертикальное.
Охлаждение — принудительное:
ГУ-10А: анода — водяное не менее 20 л/мин; баллона — воздушное не менее 60м3/ч, ножки — воздушное не менее 60 м3/ч;
ГУ-10Б: анода — воздушное не менее 800 м3/ч; баллона — воздушное не менее 60м3/ч, ножки — воздушное не менее 60 м3/ч.

Масса ГУ-10А 3 кг, ГУ-10Б 6 кг.

Артикул: gu10a Категория:

                      ГУ-10А, ГУ-10Б

     Мощный генераторный триод для работы в качестве усилителя или генератора высокочастотных колебаний на частотах до 25 МГц в схемах с общей сеткой или в схемах с нейтрализацией.
Оформление — металлостеклянное.
Рабочее положение — вертикальное.
Охлаждение — принудительное:
ГУ-10А: анода — водяное не менее 20 л/мин; баллона — воздушное не менее 60м3/ч, ножки — воздушное не менее 60 м3/ч;
ГУ-10Б: анода — воздушное не менее 800 м3/ч; баллона — воздушное не менее 60м3/ч, ножки — воздушное не менее 60 м3/ч.Масса ГУ-10А 3 кг, ГУ-10Б 6 кг.

Основные параметры
при Uн=7 В, Uа=2 кВ, Iа=2,5 А

Ток накала75 ± 5 А
Ток анода (при Uа=5 кВ, Uс=0)0,9 ± 0,3 А
Ионный ток анода (при Uа= -500 В, Iа=2,5 А) £ 35 (50 для ГУ-10Б) мкА
Обратный ток сетки (при Uс= -300 В)£ 300 мкА
Ток эмиссии катода (при Uа=1000 В) ³ 15 А
Колебательная мощность ³ 10 кВт
Крутизна характеристики20 ± 5 мА/В
Коэффициент усиления50 ± 5
Междуэлектродные емкости, пФ:
     входная £ 40
     выходная £ 24
     проходная £ 1,5
Долговечность³ 1000 ч



Предельные эксплуатационные данные

Напряжение накала7 — 7,3 В
Напряжение анода8 кВ
Напряжение анода в телеграфном режиме10 кВ
Коэффициент анодной модуляции1
Мощность, рассеиваемая анодом10 кВт
Мощность, рассеиваемая сеткой300 Вт
Рабочая частота26 МГц
Температура стекла баллона и мест спая металла со стеклом150 С
Температура ввода150 С
Интервал рабочих температур окружающей среды ГУ-10Аот +5 до +70 С
Интервал рабочих температур окружающей среды ГУ-10Бот -60 до +70 С
Производитель
